电缆路径仪厂家对电缆敷设问题的答疑(上)
时间: 2020-09-17 11:08 浏览次数:
缆沟铺设要特别注意,不一样额定电压的电缆线要分不一样的支撑架设定,缆沟本身就要特别注意排水管道具体措施。并考虑到防止耗子等动物进入的具体措施。相信不少朋友对电缆敷
  缆沟铺设要特别注意,不一样额定电压的电缆线要分不一样的支撑架设定,缆沟本身就要特别注意排水管道具体措施。并考虑到防止耗子等动物进入的具体措施。相信不少朋友对电缆敷设都有不同的问题,在这里电缆路径仪厂家将进行简单的分析。

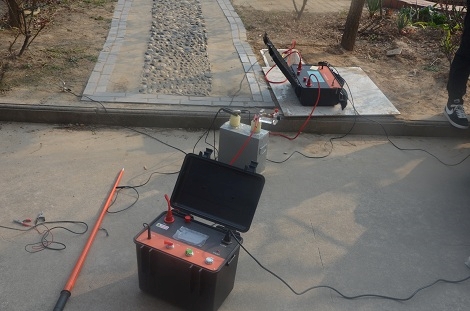

电缆路径仪

  问题1:多少根电缆才需要用电缆沟敷设?

  答:根据“措施2009 6.10节 8根以下建议采用直埋,8~12根建议采用排管,12~18根建议采用电缆沟,18根以上建议采用电缆隧道。”这些都是建议性的,接合实际工程参考即可,没有那么固定。至于电缆沟和电缆隧道,并不是根数的区别,是维护和重要性的区别。

  主要是看工程条件、环境特点和电缆类型数量等因素,以及满足运行可靠、便于维护和技术经济合理的要求选择,不确定是否有强制性的指标要求。具体方案确定可以参考GB50217-2007 P28 5.2节的相关内容。

  问题2:电缆沟敷设的电缆载流量怎样计算?

  答:

  网友1:(按照桥架敷设来考虑,考虑到桥架在空气中,而电缆沟中有盖板,去降容系数0.96。)

  网友2:(载流量的相关系数可以参考GB T16895.15-2002 《建筑物电气装置第5部分第523节布线系统载流量》,个人认为,按照梯架的系数来考虑较合适。)

  问题3:高压电缆敷设,电缆沟有深度要求吗?

  答:没有什么要求,电缆路径仪厂家指出,电缆沟深度是根据你的电缆数量及电缆种类的数量来决定,比如说有控制电缆,低压动力电缆,高压动力电缆,一般就会设置三层,一般每层之间的间距为250~300,这样来决定高度。

  问题4:母线槽能否沿电缆沟内敷设?

  (问题补充:一工程,高层医院,要省钱,选用油浸变压器在室外安装,离本建筑15(中间包括6米道路)米,低压配电室设在医院地下,为节省投资,我想用母线槽(载流3000A)沿电缆沟敷设至建筑屋地下配电室,不知可行否?)

  答:采用满足相应IP等级要求的密集型母线应该是可以的,比如西门子就有可以敷设在水下工作的母线。不过采用密集母线的成本会比较高,需要综合考虑选用干变和采用母线哪个更好一些,个人建议采用干式变压器,放在室内。维护的工作量会小一些,而且故障率也会低一些。
