电缆故障检测各类高压加压设备接线方式

时间: 2022-06-26 09:51 浏览次数：

电缆故障检测时使用组合接地线，分别接至仪器接地端口、放电棒、系统地、铠装（相---地故障接铠装或系统地、相---相故障接另一相），注意：必须使用专用组合接地线可靠连接，否

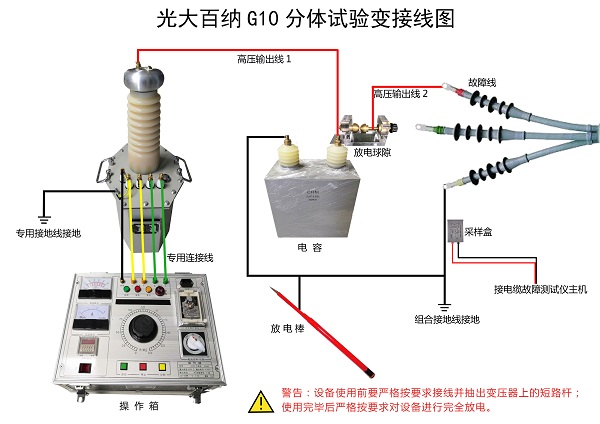

光大百纳电缆故障检测设备系列接线指示图

注意事项：

1.按照接线图接线，注意高压线与地线间预留适距离，不要互搭或交叉。

2.电缆末端做好隔离并派专人看守。

3.二次核实接线（未接地线严禁开机），调整放电球间隙（1mm/3kv）

4.接好电源线将电源插座上的船型开关打开，液晶屏亮显示接线图3秒过后变成电子模拟表盘。

5.顺时针旋转红色急停旋钮，预设电压显示变成亮黄色，向右旋转升压降压旋钮，预设电压以0.5kv步进，预设到目标电压后停止旋转升压降压旋钮，升压灯亮电压自动升压。

6.若模拟表盘指针指到预设最大电压，放电球间隙没有放电，继续向右旋转升压降压旋钮直至放电球间隙放电。（使用2—3小时停机半小时用于仪器内部散热）

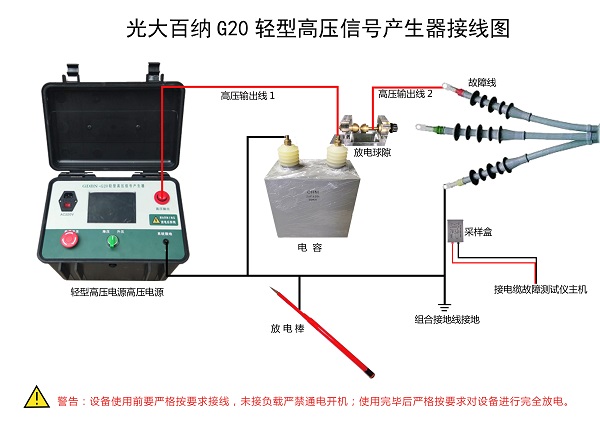

GDBN-G20高压测试电源接线图示
注意事项：

工作人员对测试现场设置隔离警戒线，闲杂人等不得靠近高压设备；检查设备器材及其配件，穿好防护装备；检查线路始端与末端处理情况（电缆末端也要设置警示标志如末端不在封闭的电房也要安排人员看守）；严格按产品说明要求接通设备，设备通电前要再次确认连线是否正确。

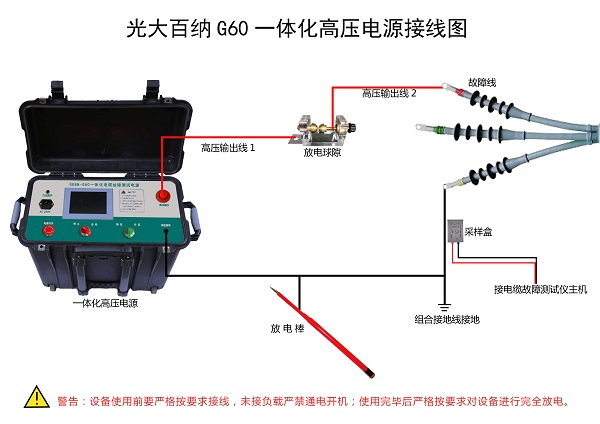

GDBN-G60一体化高压测试电源接线图示

GDBN-G60一体化高压测试电源接线图示

此方式为冲击闪络法测距或者故障精确定点时的连线方式，具体如下：

1、首先，使用组合接地线，分别接至仪器接地端口、放电棒、系统地、铠装（相---地故障接铠装或系统地、相---相故障接另一相），注意：必须使用专用组合接地线可靠连接，否则影响设备稳定性能，组合接地线不允许有悬空；

2、接着连接高压线缆，从设备高压端口至球隙连接故障电缆；

3、最后仔细检查连线是否有误，检查无误后插上电源线。

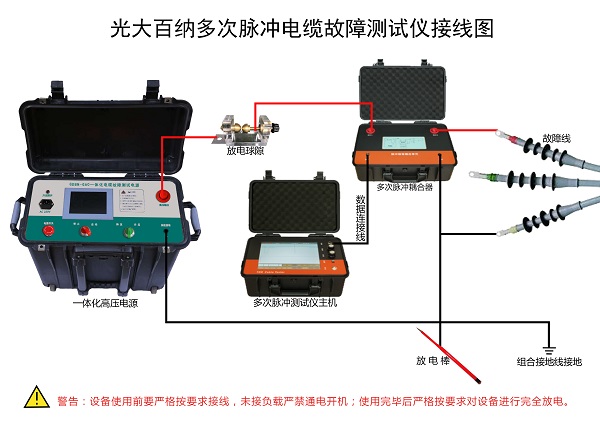

光大百纳多次脉冲电缆故障测试仪接线图

注意事项：

由于仪器在冲击闪络状态工作时，电缆地线到高压设备间的连接地线上将产生数千伏的瞬时高压，一定要将仪器地线直接接到系统地上而不能接在别处。否则在进行冲击高压时有可能造成仪器死机，甚至损坏仪器。

停机注意事项：

测距或者定点结束后停机，操作“启动/停止旋钮”至停止，接着必须使用放电棒泄放球隙（机器内电容）及电缆上的残存电量，最后关机。

拆线时注意事项：

确保电容和电缆上不再有残存电量后进行拆线！

依次拆除电源线、高压线，最后拆除组合接地线。
