电缆故障预定位测距之直流电桥法
时间: 2023-09-26 10:32 浏览次数:
直流电桥法是一种传统的电桥测试法,将被测电缆故障相终端与另一完好相终端短接,电桥两臂分别接故障相与非故障相,形成等效电路图

        如下图所示,凡是通过设备测量AF间的电阻大小或AF/AB百分或AF电容大小(F点开路时)等来计算出故障距离的各种方法,我们都暂且称它为电桥法(广义的)。

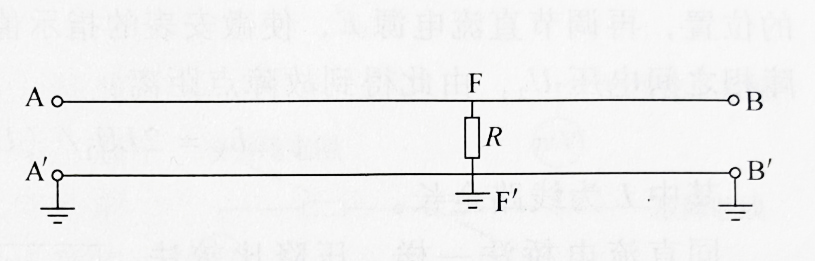

广义上的电桥法示意图


图:广义电桥


        A、B两点代表电缆的两端,F点为故障点,R为绝缘电阻,线AB可以是线芯也可以是金属护层(测量护层故障时)。


       在进行故障性质诊断时,所测得的绝缘电阻在50kΩ以下,就可以选用上述电桥法进行故障测距;对于护层故障,如果想测试故障距离,也可通过电桥法测量。

      下面介绍直流电桥法原理与测试步骤。

       直流电桥法是一种传统的电桥测试法。测试线路的连接如图2所示,将被测电缆故障相终端与另一完好相终端短接,电桥两臂分别接故障相与非故障相,其等效电路图如图3所示。

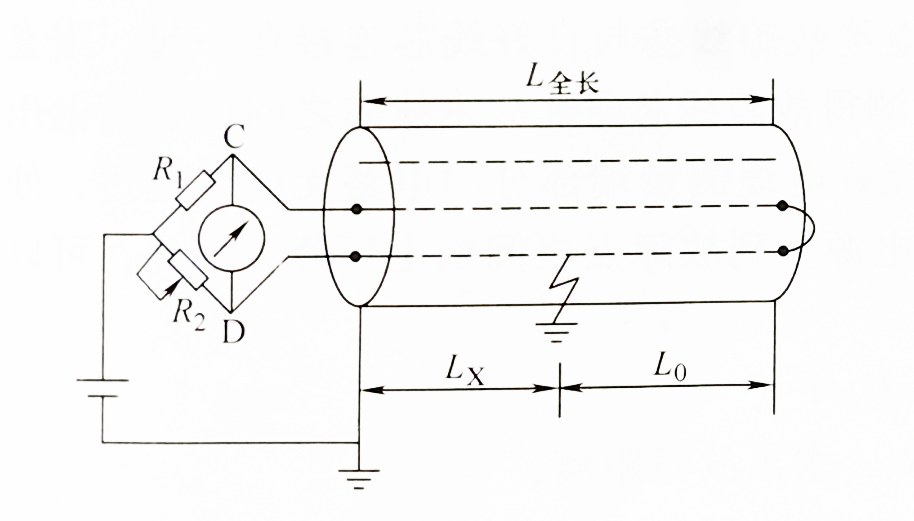

直流电桥接线

图2直流电桥接线

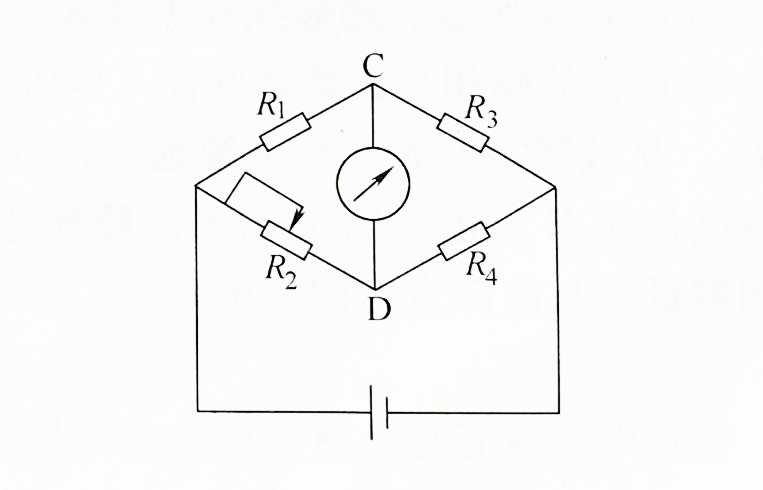

直流电桥等效电路


图 3直流电桥等效电路


       仔细调节可变电阻R₂数值,使电桥平衡,这时CD间的电位差为0,无电流流过检流计,此时根据电桥平衡原理可得:R3/R4=R1/R2

R1、R2,为已知电阻,设:R1/R₂=K,则R3/R4=K。

      由于电缆直流电阻与长度成正比,设电缆导体电阻率为Ro,L全长代表电缆全长, Lx、L0,分别为电缆故障点到测量端及末端的距离,则R3可用(L全长+L0) R0代替,R4可用LxR0代替,根据公式R3/R4=R1/R2可推出:L全长+L0=KLx

     而 L。=L全长-Lx

     所以 Lx=2L全长/(K+1)

     直流电桥法应用中的一个主要问题是,测量精度受测量导引线及接触电阻影响,导引线及接触电阻一般在0.01-0.1Ω之间,而高压电缆线芯或护层电阻也基本是每公里在0.01-0.1Ω之间,因此如果没有进一步的改进方法,导引线电阻及接触电阻对测距结果会造成很大的影响。
