GDBN-L016电缆探测仪

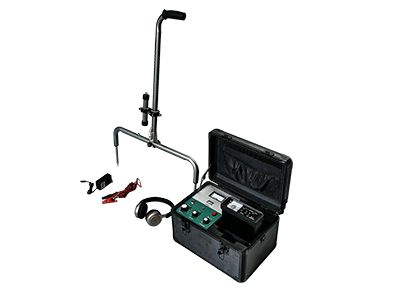

GDBN-L016设备全貌

接收机

一、用途及使用范围:

      GDBN-L016电缆探测仪是通信电力电缆施工和维护工作中的常用仪器,用于探测地下电缆及金属管线准确位置和埋设深度,或测定架空电缆芯线障碍的准确部位.为电缆管线的改建、扩建维修提供了方便，可减少开挖地面，节省人力物力和时间，因此是电力施工部门电缆故障探测的理想仪器。

       主要用途：

       1、可探测地下电缆的走向及埋深,采用电缆芯线放音，对于埋深在1.5米以内的电缆,有效探测距离大于25公里,埋深在2.5米以内的电缆,有效探测距离大于10公里,电缆路径平面位置误差不大于5厘米.

       2、 探测地下金属管线

       探测油管气管水管的走向及埋深，由金属管线放音，有效探测距离大于1千米，长度在200米的金属管线有效探测深度可达7米，长度在600米内的金属管线探测深度可达5米，在1千米内的金属管线探测深度可达3米。

       3、探测仪在配置测量探针接地规（A字架）后便可以测量地下各型电缆泄漏点的准确位置，可在15公里内查找泄漏电阻在2.5兆欧以下的绝缘不良障碍，无钢铠的地下直埋电缆的混线地气障碍点可用探头在地面上探测出来。

二、基本原理

      由发射主机产生一个震荡音频信号电流流经被测电缆金属管线，通过大地构成回路，此电流在被测电缆或金属管线周围产生磁场，磁力线透过大地传到地面，在地面上由探测线圈拾取磁场信号，经接收器选频放大以后用耳机监听。因此检验这一磁场的变化就可以判断地下金属管线的位置，同样原理，同样原理可以在电缆护铠外检验内部芯线的障碍部位。

本仪器具有高度抗干扰能力，是因为发射机震荡器放音信号频率选择在512 Hz，正置于电力干扰谐波之外，避开了他们的干扰。接收器仅对512 Hz信号放大，对其他频率信号均有足够的衰减，从而保证了仪器工作的可靠性。

三、设备性能参数
