如何用电缆故障测试仪确认被测电缆的长度
时间: 2023-04-16 17:03 浏览次数:
在电缆故障测试过程中,在电缆实际长度较模糊情况下,应以电缆故障测试仪测试长度为整个电缆故障测试过程的主要依据



       新敷设电缆或电缆管理资料较全电缆的实际长度一般容易确认,但很多情况下,电缆的实际长度与资料长度(或标注长度)不相符,这将给整个电缆故障的测试过程特别是故障点的精确定位带来很大的困难,也给电缆故障的粗测带来较大的误差。如某单位电缆的标注长度为1km,使用电缆故障测试仪电缆故障闪测仪)采用“脉冲反射法”测出故障点的大概位置是900m,应在距离开路终端100m的地方定位,但最后确定电缆故障点在距终端2m左右的地方,可以肯定的讲,被测电缆全长只有900m左右。

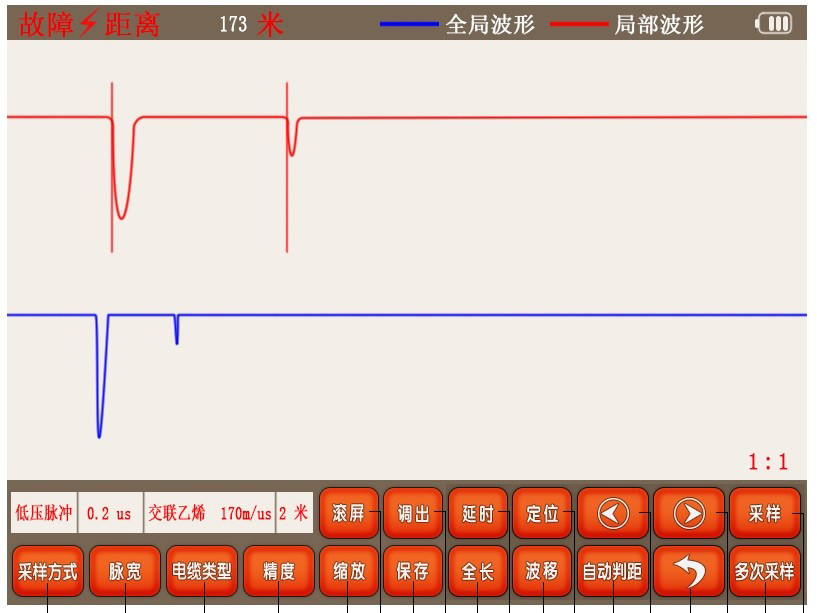

电缆故障测试仪低压脉冲法测试波形及距离卡位

电缆故障测试仪低压脉冲法测试波形及距离卡位


      出现电缆实际长度与标注长度不相符的原因较多,一般有以下几种情况:

      (1)施工单位虚报电缆长度,电缆的实际长度比标注长度短。

      (2)电缆多次出现故障并修复,使得电缆的实际长度与标注长度严重不符。当电缆故障出现在电缆本体,由于电缆故障点附近电缆没有多的余留,往往在做中间接头时要增加一段电缆,这样使得电缆的实际长度比标注长度长;当电缆故障出现在电缆的中间接头时,一般在处理故障时,要将原接头锯掉。由于电缆接头处原有较长的余留,无需再另增加电缆,这样会使得电缆的实际长度比标注长度短。

      (3)人为失误。如电缆的丈量过程出错,有些单位的电缆资料长度为电缆设计单位的图纸设计长度等。由于现场的复杂性,要准确地知道电缆的实际长度是比较困难的。为了减少故障测试的误差,应以现场用电缆故障测试仪测试的电缆长度为相对依据。

      因此,在电缆故障测试过程中,在电缆实际长度较模糊情况下,应以电缆故障测试仪测试长度为整个电缆故障测试过程的主要依据,但对于未知任何参数的被测电缆,要用电缆故障测试仪直接测试其长度是比较困难的。人们通常采用先用电缆路径探测仪查找电缆的具体走向,然后按电缆走向在地面丈量可得电缆的长度,这样得到的电缆长度为丈量长度,一般来讲,丈量长度要比实际长度短,因为电缆的地面测试路径不能知晓地埋电缆盘留的长度(圈数)

       这是需要特别强调的一点是,如果采用“脉冲反射法”原理测试电缆故障,无论电缆实际长度准确与否,都应先用电缆故障测试仪的“低压脉冲法”测试故障电缆所有相线的长度,并观察比较相互的测试波形变化情况。如果实际长度与仪器的测试长度不相符,应校准该电缆的传输速度,并归档记录。
