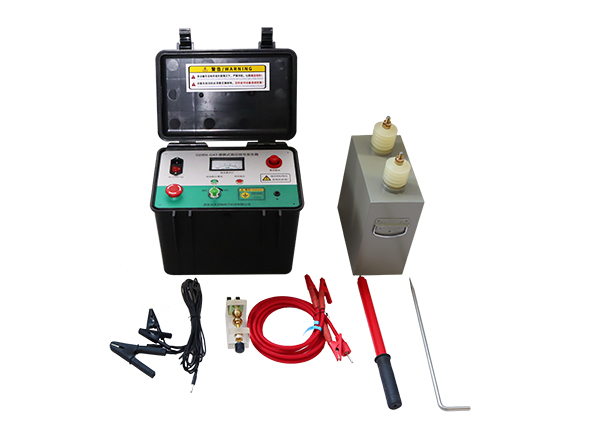

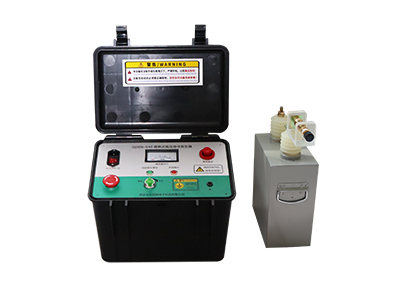

便携式轻型高压信号发生器 GDBN-G40
产品简介
对于电缆故障测试及精确定点时提供了高冲击力的高压电源,替代了需要用80余公斤的试验变压器和操作箱,同时也解决了测试电缆时繁琐的现场接线问题
订购热线:
产品介绍

    一、适用范围

    适用于35kV及以下电缆故障测试,是电力电缆故障测试中各类高阻性、接地型和疑难电缆故障定位的必备高压信号发生装置,广泛适用于各种电力电缆、路灯电缆、铁路信号电缆、通信电缆的粗测和精确定点,电缆故障测试种类包括各种高阻故障、闪络性故障、低阻接地故障等。



    二、功能特点

   1.设备紧凑型设计。

   2.实时高压动态显示。

   3.工作状态直观显示。

   4.性能稳定,箱体采用工程塑料绝缘材料,操作安全,体积小、重量轻、接线简单。

   5.专用组合接地线设计,避免因人为接线原因引起的工作异常,性能稳定。


   三、技术参数



输出电压

负直流0~40kV,连续可调

外接电容

2uF/40kV(标配),可扩展

冲击能量

不小于1024J

放电周期

min 3S

显示误差

≤±2%

显示方式

指针表头显示

其它功能

零位启动

工作电源

AC220V±10%,50Hz,可外置移动电源工作

工作温度

-30℃~50℃

相对湿度

≤90%

输出功率

≤3kVA

外形重量

L360mm×W265mm×H290mm,重量≤15kg




   三、操作面板

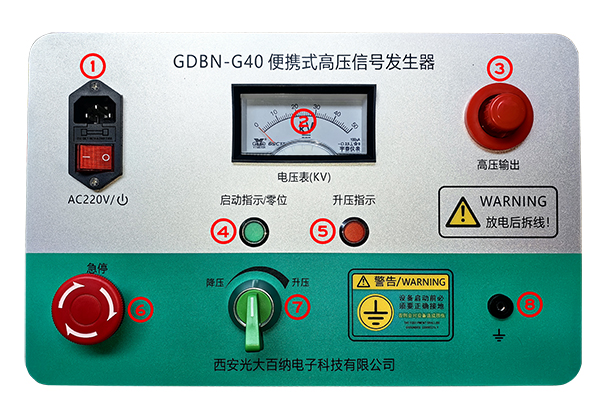

GDBN-G40便携式高压信号发生器面板


  (1)电源插座及电源开关:AC 220V ±10%,50Hz电源输入端口,按下红色船型开关接通电源。

  (2)指针式高压表实时显示当前高压升压值。

  (3)高压输出:高压输出端口,使用专用高压连接线缆接至电容。

  (4)启动指示(零位):启动指示灯亮表示高压在零位可以正常升压。

  (5)升压指示:升压过程中点亮,当电压达到预设电压值或放电时,此灯变暗。

  (6)急停开关:按下断开设备电源,旋起为启动。

  (7)调压旋钮:调整预设电压,顺时针旋动升高预设电压,逆时针旋动降低预设电压,只有启动控制回路后才可以设定,调压步径0.5kV。

  (8)系统地:仪器工作接地端口,使用组合接地线与电容、放电棒、大地连接起来。

   四、使用步骤

   1、连线:

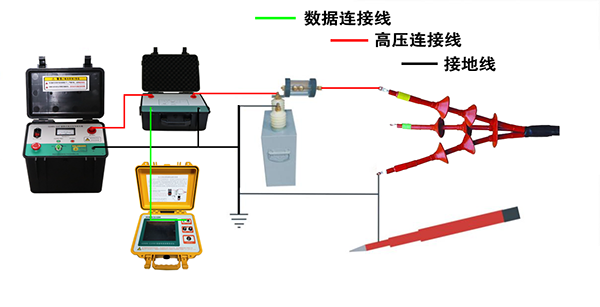

   此方式为冲击闪络法测距或者故障精确定点时的连线方式,具体如下:

   首先,使用组合接地线,以电容为出发点,分别接至仪器地端口、放电棒、系统地、铠装(相对地故障接铠装或系统地、相对相故障接另一相),注意:必须使用专用组合接地线可靠连接,否则影响设备稳定性能,组合接地线不允许有悬空

接着连接高压线缆,从设备高压端口至电容另一极、从球隙至故障电缆;最后仔细检查连线是否有误,检查无误后插上电源线。
