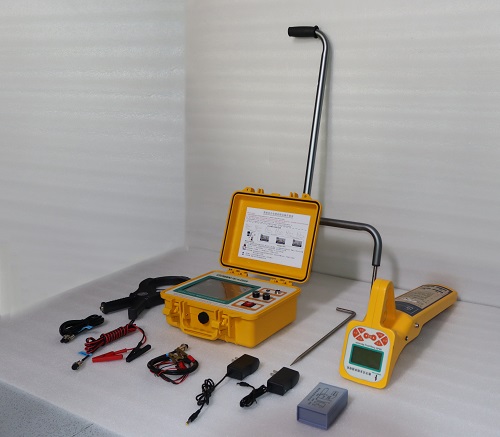

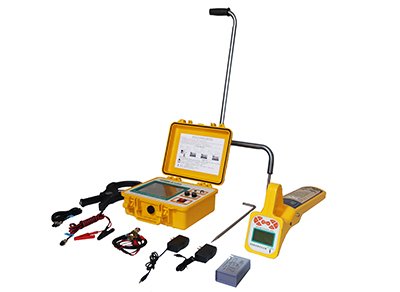

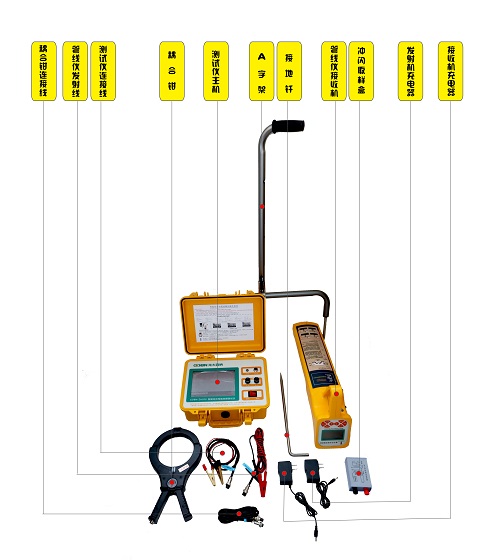

GDBN-ZH020 智能综合电缆故障测试仪

   这是一款多功能电缆故障检测设备，集成了电缆故障检测设备中的电子兆欧表、电缆故障测试仪、地下综合管线探测仪这三款设备的功能，既可以减轻故障检测现场携带设备种类繁多的负担，又提高了检测效率，一台设备就可以应付各种故障现场环境。

   集成化的设计可以通过主机面板上的切换开关选择来实现不同的功能。

数字兆欧表功能：可自动测量电缆对地及相间的环路阻抗，可协助判断故障性质。阻抗显示范围：100兆欧以内。

   测距仪功能：测试方法：低压脉冲法、高压闪络法、配合多次脉冲耦合单元可实现八次脉冲，具备波形存储、同屏波形比对，对于电缆的开路波形和低阻故障波形可实现一键判距功能。

   管线探测功能：可带电（耦合法）不带电（直接法）探测地埋电缆的走向和埋深，同时也可以用于探测地埋金属管道的路由和走向，接收机的接收模式：波峰法、 波谷法和 外接设备法。当接收机切换到A字架模式外接A字架时可用于探测地埋电缆的漏电接地故障，可以在探测电缆路径的同时准确探测出故障点的位置，接收机外设连接耦合钳时同时具备电缆识别的功能。

 仪器参数

1.1 发射机---定点方式

   1）输出信号：四种输出模式低频交流、高频交流、直流脉冲、绝缘阻抗测量。

   2）输出功率：恒功率输出，25%、50%、75%、100%四档（最大不小于6瓦）。

   3）输出模式：直连法、耦合法。

   4）阻抗显示：100兆欧以内。

   5）负载匹配：1—10K欧。

   6）显示界面：彩色液晶中文、数字、图形显示，自带背光。

1.2发射机---测距方式

   1）测试方法：低压脉冲法、高压闪络法

   2）数据采样速率：80MHz、40 MHz

   3）测试距离：＞30Km。

   4）读数分辨率：1m。

   5）系统测试精度：小于50cm。

   6）测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“1”、 “2” “8”微秒。

   7）具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形。

   8）能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离。

   9）采用7.4V/6AH锂电池供电，连续使用时间大于6小时。

   10）工作条件：温度-10℃～+45℃，相对湿度 90%。

2.1接收机

    接收机具有“基本”和“外设”两种接收方式，当模式为“A字架”模式时，按频率键可进入“外设”接收方式，再次按下频率键退出“外设”接收方式，只有在A字架模式才能进入“外设”接收方式。

   接收方式

   1）接收频率：接收三种不同频率的正弦交流信号，分别是低频、高频、直流脉中、50HZ无源交流频率

   2）接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、 外接设备法（A字架、耦合钳）、脉冲法。

   3）信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱

   4）显示界面：彩色液晶，中文、图形显示，自带背光。

   5）增益控制：手动调节，动态范围000——100db。

   6) 探测长度：直连电缆时，最长15KM。.

     耦合电缆时，一次耦合可测3Km，多次耦合无限远。

   7）深度测量：直读探测深度，范围 000—250cm。

     80%法测深度，范围 000—250cm（感应）\500cm（直连）

   8）电流测量：直读电流，范围000—999mA.

   9) 探测精度：埋深的5%

   10）电   源：采用7.4V/6AH锂电池供电，连续使用时间大于6小时。

   11）待机时间：大于6小时，电量提示。

   12）过热过流：自动保护。

   13）工作温度：-10℃—40℃。

   14）体    积：650×110×230mm

   15）重    量：2.3Kg
