GDBN-L012电缆路径仪使用说明书
时间: 2022-05-31 16:03 浏览次数:
本路径信号源配合路径探测接收机能可靠地探测各类电缆的走向以及埋设深度


一、L012电缆路径仪功能:

本路径信号源配合路径探测接收机能可靠地探测各类电缆的走向以及埋设深度。

二、L012电缆路径仪特点:

由于采用断续的幅度调制15KHz正弦信号。在探测埋地电缆的路径走向及埋设深度时,可有效地抑制工频干扰及电视机行频(15625Hz)的同频干扰。大大提高了现场探测效率。由于采用幅度调制技术,本信号源不仅适用于传统的差拍式接收机也适用于直放式倍压检波路径接收机。本信号源的大功率输出信号可以使所探测的路径距离达10Km以上,完全满足国内大多数企业的各类超长度敷设的电缆。

三、L012电缆路径仪技术指标:

1、输出功率:  Pomax ≥100W
2、工作频率:  15Khz
3、工作方式:  断续
4、输出阻抗:   Zo=Zc (电缆特性阻率)
5、工作电源:   AC 220V  ±10%
6、环境条件:   温度-20 — +50摄氏度,湿度小于95%
四、路径信号发生器面板示意图:

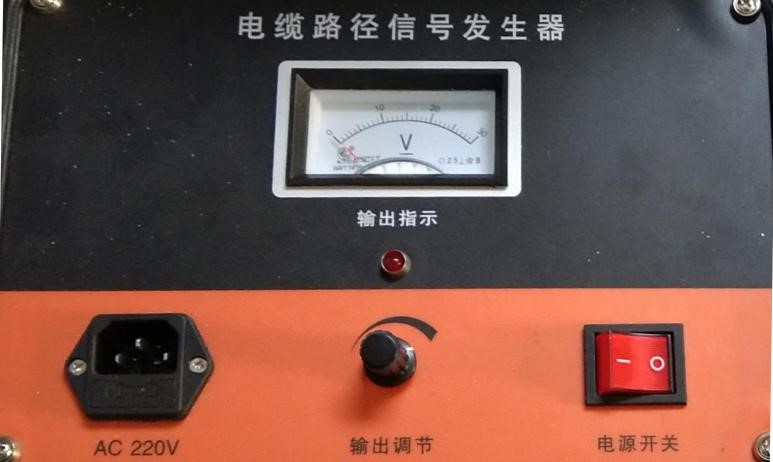

L012路径仪面板

1、表头:用于指示输出功率大小。
2、输出:15Khz信号输出端,连接电缆地线或芯线。
3、输出(阻抗)调节:用于调节仪器与所接电缆阻抗匹配,使输出功率最大。
4、电源插座:AC220V交流供电。
5、电源开关:打开开关,指示灯亮!电源连接正常。
电缆路径仪配套附件
路径仪配套信号输出连接线一条。使用时,一般红色鳄鱼夹接电缆铠装,此时电缆两头须断开地线),黑色鳄鱼夹接系统地线。信号线头插在面板输出座上。输出连接电缆如图7所示。

路径仪配套信号输出连接线示意图
五.使用方法步骤:

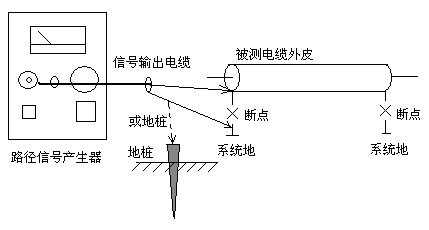

L012电缆路径仪连线如图所示:

L012路径仪连线示意图

注:鉴于本仪器特点,一定要将被测电缆始端头的接地线与系统地断开。信号发生器的输出电缆中的红夹子接在被测电缆的始端头地线上或接在被测电缆的芯线上。输出电缆的黑夹子接在系统地上或接在接地良好的地桩上。
1、使用方法:
首先将被测电缆始端的接地线与系统地断开(终端头的接地线悬空)。将信号发生器输出线的红夹子夹住被测电缆的始端头地线或任一芯线(接芯线时,终端的芯线不可接系统地),黑夹子夹在系统地上(或夹在打入土地的地桩上)。
检查接线无误后开机,调节“阻抗调节”电位器,使表头指针不超过满度的三分之二。接收机置“路径”档。接通电源后,调节“音量”电位器。当接收机靠近输出电缆的红夹子时,耳机中应听到“嘟、嘟”的断续音频振荡声,此时即可携带接收机到电缆敷设现场寻测电缆的埋设路径及埋设深度(原理及寻测方法见附件一)
2、路径寻测完毕,应及时关掉信号发生器及接收机电源。
六、注意事项:
每次使用时,应先接被测电缆,后开电源。平时检查仪器,输出电缆最好接一个10欧姆/10瓦的假负载。如仪器发生故障,不要轻率拆卸,应请专业技人员维修或送厂家维修。
七、电缆路径查找方法:
(一)电缆路径探测原理简介

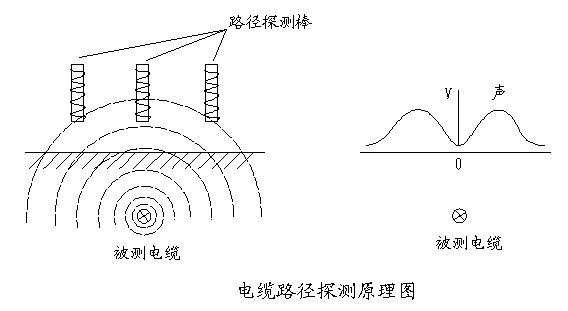

电缆故障探测仪寻测电缆路径原理为:给被测试电缆加一电磁波信号,通过定点仪磁信号接收通道接收路径信号寻测电缆路径。根据电缆正上方地面接收电磁信号最小的特点,可以准确地找到电缆埋设位置。路径探测原理如图8所示:

电缆故障探测仪寻测电缆路径原理
(二)用路径仪探测路径方法
用路径仪探测路径时,操作方法如下:
①用输出连接线夹被测电缆 (红夹子夹电缆地线或芯线,黑夹夹系统地。)。
②接好电源,调整幅度输出旋钮至2/3位置,然后开机。
③将定点仪按键按到路径挡,即定点/路径按键按下,定点仪探棒垂直于地面,在电缆始端周围寻找路径信号两个最大点中间的最小点,两者最小时连成的线即为电缆埋设路径。
(三)用路径仪探测电缆埋深方法:
当测试到电缆的路径时,将探棒头垂直紧贴地面上的声音最小点使探棒沿电缆路径倾斜45度(此时声音变大),然后再沿电缆路径垂直方向平行移动探棒,同时用耳机监听声音,当再次听到最小的声音时,探棒在地面上移动的距离即为电缆的埋设深度。
