上海大叶公路高压电缆主绝缘故障测试案例(三
时间: 2022-06-28 18:13 浏览次数:
对于走向不明的故障电缆,首先要查到电缆的路径,然后沿路径进行故障定点,如果盲目地去定点,偏离了路径肯定是找不到故障点的。

案例3 电缆多相开路故障探测



一、故障线路情况描述及故障性质诊断

线路名称:上海大叶公路 电压等级:10kV
绝缘类型:XLPE 绝缘      电缆全长:546m
电缆敷设示意图如图1-1所示。线路在运行中发生跳闸,又经过多次合闸不成功,运行中断。拆除电缆两端终端头与其他设备的连接后,在3B3 端,用数字式兆欧表对电缆线路绝缘情况进行测量,A相对地绝缘电阻为300kΩ,B相对地绝缘电阻为8,c相对地绝缘电阻为120kΩ。将3B2端三相短路并接地后,经测试发现电缆不连续,最后判断电缆发生了B相纯开路,同时A、C两相开路并高阻接地故障,选用低压脉冲法测试故障距离,也可选用脉冲电流法测距。

电缆敷设示意图

                                                             图1-1电缆敷设示意图

二、故障测试仪器

三、故障测距与定位过程
在3B3端用低压脉冲法通过B相对金属护层进行测量,得开路距离为138m,波形如图7-8所示,对其他两相测试,波形相似(未记录)。
用脉冲电流冲闪法,分别通过A、C相对金属护层之间施加高压脉冲进行测试,得图7-9、图7-10所示波形,确定故障点在距离3B3端138m的地方。其中通过A相对金属护层测试时,把放电延时做了适当调整。

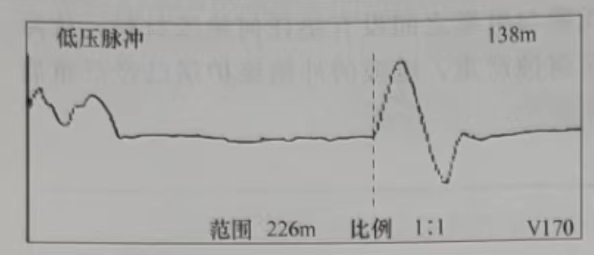

B相对金属护层所测故障波形


                                           图1-2 B相对金属护层所测故障波形

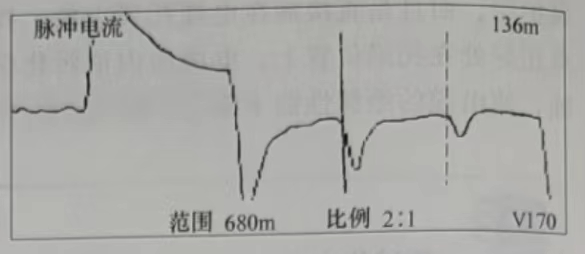

A相对金属护层所测故障波形


                                                  图1-3 A相对金属护层所测故障波形

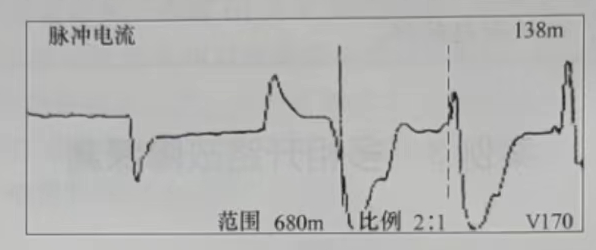

C相对金属护层所测故障波形

                                                 图1-4 C相对金属护层所测故障波形


依据用户提供的资料,全长可能为400m左右,于是根据目测在地面上离3B3端三分之一的地段处,进行故障定点,花费了很长时间,也未找出故障点,并且连电缆埋在何处也没找到;最后了解到电缆由于环境条件限制(电缆敷设在高速公路的桥墩附近),是S形敷设,不是直线敷设,实际离3B3端的距离和目测的距离差别很大。
又到3B2端,用低压脉冲法通过C相对金属护层进行测量,得图 7-11所示波形测得距离为408m,但从波形上看,该点反射并不像是完全开路。两段相加得总长度应为546m。

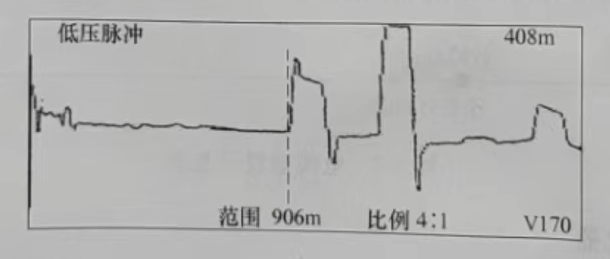

在3B2端C相对金属护层所测故障波形

                                      图1-5 在3B2端C相对金属护层所测故障波形

回到3B3端,对电缆进行周期性的冲闪放电,选用GDBN-D30声磁同步定点仪,对电缆进行故障定点和路径查找,根据磁场波形的正负显示,寻找电缆的路径,使定点人员不偏离电缆,同时根据声音波形寻找故障点,很快在距3B3端130多米的地方找到了声磁时间差最小的点,用耳朵也可以清楚的听到放电声音,确定该处为故障点。对该点目测,此处距3B3端的直线距离只有70m左右。
挖开后发现,故障点处是一中间接头,接头盒已破裂进水,C相线芯并没有完全断裂。锯断后,又向两端进行绝缘测试,三相绝缘电阻均为∞,至此故障找到,进行修复。

测试体会:
1、对于走向不明的故障电缆,首先要查到电缆的路径,然后沿路径进行故障定点,如果盲目地去定点,偏离了路径肯定是找不到故障点的。
2、声磁同步定点仪具有在定点的同时同步寻找电缆路径的功能,保证了测试人员不偏离电缆,给快速精确地找到故障点带来了方便。
3、对于完全开路的故障,可进行两端测试,把测试结果相加后,看是否等于全长,否则就有其他故障点存在的可能。
