放电声音变化比较大的接头故障探测案例(九)
时间: 2022-07-08 14:37 浏览次数:
同一个故障点,每次放点声音的大小不一定都一样,用通过耳朵监听声音大小的声测定点法定点相对不易,需要有丰富的经验。
一、故障线路情况描述及故障性质诊断
线路名址:上海漕14    电压等级:10kV
绝缘类型:油浸纸绝缘 电缆全长:2628.5m
此线路在运行中发生接地故障,用兆欧表测试三相对地都为0,改用万用表测试,得各相绝缘电阻为:A相对地 50 kΩ、B相对地 20kΩ、C 相对地 10kΩ,诊断此电缆发生了多相高阻接地古障。电缆敷设情况如图 9-1所示。

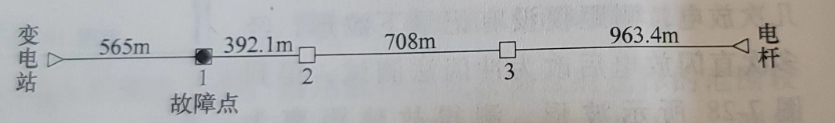

                                     电缆敷设情况如图 9-1示意图
二、故障测试仪器
三、故障测距与定位过程

首先在变电站端,用 GDBN-C2000电力电缆故障测距仪 的低压脉冲法对接地电阻较大的A相进行全长测量,得图 9-2 所示波形,调整波速度至 151m/μs,测得全长为 2627m,和资料相符。

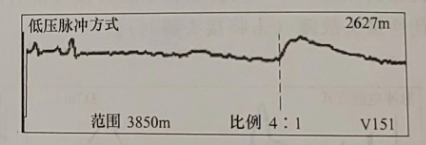

电缆全长波形

                                             图9-2电缆全长波形


        通过B、C相进行脉冲电流冲闪法测试,多次冲击闪络后,得图 9-4、图 9-5所示波形,分别测得故障距离为576m、560m,由于测试范围较大,光标每移动一点为8m,综合分析后得到的故障距离应该在560~570m的地方。

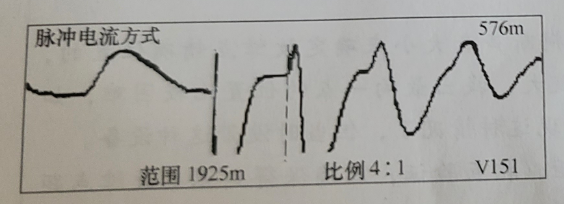

电缆故障波形图9-3


                                               电缆故障波形图9-3

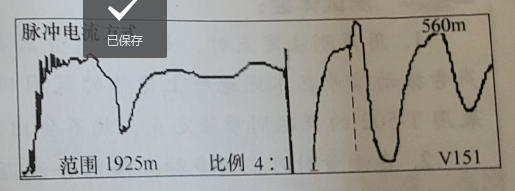

电缆故障波形图9-4


                                               电缆故障波形图9-4

       根据测距结果,和图样资料比较时发现,故障点可能在第一个接头处。然后到570m左右的地方,用声测法定点,在定点过程中放电电流时大时小,放电声音也时轻时重,用听音器辨别比较费力,经过几人的共同努力,最后定下故障点位置。挖开发现确为中间接头,解剖后发现由于中间接头搪铅处密封不良,电缆受潮而击穿损坏,部位在三相线芯统包处,铅包涨开口近分叉附近。

测试体会:
       同一个故障点,每次放点声音的大小不一定都一样,用通过耳朵监听声音大小的声测定点法定点相对不易,需要有丰富的经验。
