二次脉冲法测试典型电缆接头故障案例(十五)
时间: 2022-08-03 22:27 浏览次数:
电缆在运行中发生了接地故障,用兆欧表测试三相对地绝缘电阻为:A相对地,B相对地0.5MΩ,C相对地5MΩ,诊断此电缆发生了多相高阻接地故障。

一、故障线路情况描述及故障性质诊断

       线路名址:世纪花园小区 电压等级:10kV
       绝缘类型:XLPE 绝缘 电缆全长:390m
       电缆敷设情况如图 15-1所示,此电缆是世纪花园小区电源电缆,电缆在运行中发生了接地故障,用兆欧表测试三相对地绝缘电阻为:A相对地∞,B相对地0.5MΩ,C相对地5MΩ,诊断此电缆发生了多相高阻接地故障。

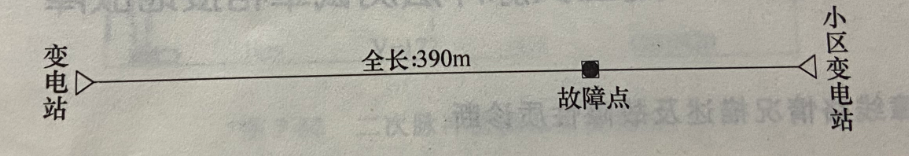

图15-1电缆敷设示意图

图15-1电缆敷设示意图
二、电缆故障测试仪器

       GDBN-G60电缆测试高压信号发生器GDBN-C2000电力电缆故障测距仪GDBN-DC2000二次脉冲信号耦合器、GDBN-D30电缆故障定点仪、兆欧表等。

三、故障测距与定位过程

       在变电站内,选择波速度为172m/μs,通过A相对金属护层用低压脉冲法测得电缆的全长为391.3m,波形如图15-2所示,同时电缆在232.2m处有一个明显的接头反射,波形如图 15-3 所示,和资料基本相符。

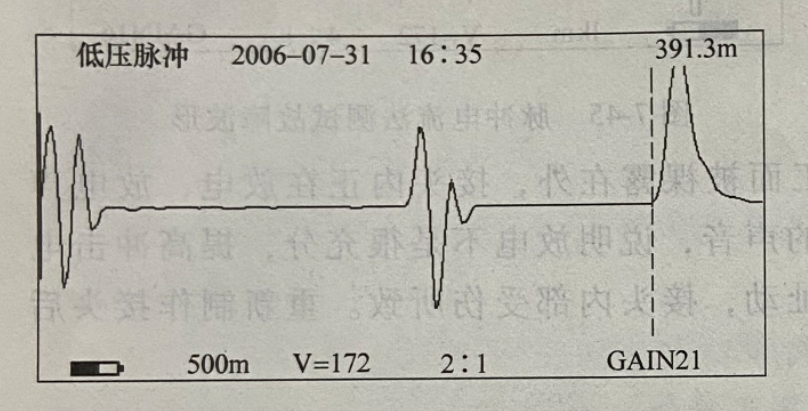

图15-2 电缆全长波形

图15-2 电缆全长波形

图15-2 电缆接头波形

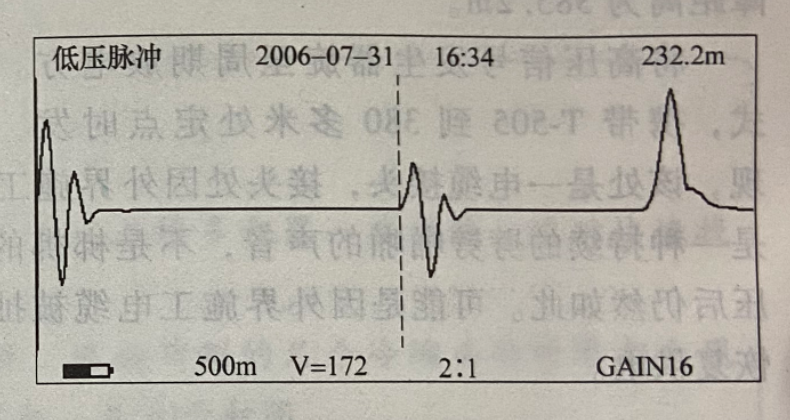

图15-3 电缆接头波形

       把GDBN-G60GDBN-C2000GDBN-DC2000组合连接后,用二次脉冲法测试,得到如图15-4所示的二次脉冲波形,电缆的故障距离为232.2m。从故障距离和波形上可以看出,故障点就在中间接头处。

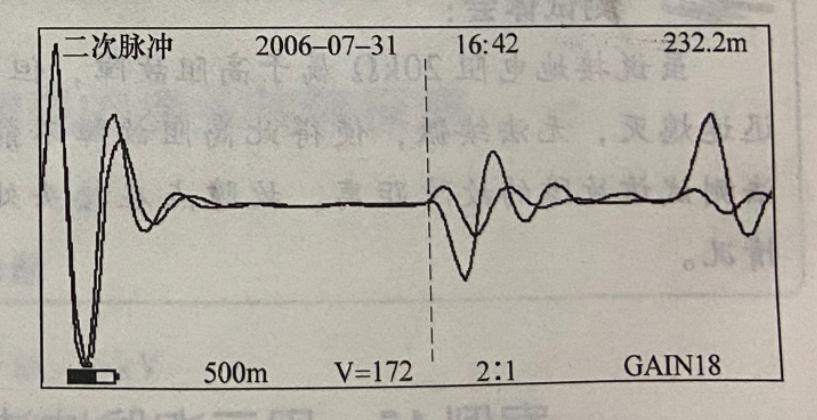

图15-4 二次脉冲法测试故障波形

图15-4 二次脉冲法测试故障波形


因比较清楚电缆中间接头的位置,故障定点过程十分简单,携带定点仪到接头处,立刻就接收到了放电产生的声音信号。挖出接头后,看到了开放性的接头故障,接头内有水。

测试体会:
如果故障电缆的路径比较清楚,资料比较齐全,将会给故障查找带来很大的方便。
