66kV电缆T形接头线路主绝缘故障的探测案例（三十

为了满足日益增长的供电需求及保证供电的可靠性，哈尔滨供电公司决定在已经运行10纬变到北马变的线路上向中央变新敷设一条分支电缆线路，分支线与北线之间采用T形接头形式连接。做好接头后，进行耐压试验时，因为有新旧两种电缆，经协商定为:如果电缆及T形接头能够在额定电压下运行24h则视为合格。电缆敷设情况如图 7-117 所示，其中1“、2*、4#、5"为交叉互连接头，3"为直通接头，A T形接头。

在北马变将经北线开关合上，1h后发现C相发生接地故障，电压降至2000V。调度通知电缆工区查找故障。

2. 故障性质诊断：

图34-1 电缆敷设示意图

二、电缆故障测试仪器

GDBN-G60电缆测试高压信号发生器、GDBN-C2000 电缆故障测试仪、GDBN-D30 电缆故障定点仪、兆欧表、万用表等。

三、电缆故障测距与定位过程

为使故障测试能够顺利进行，需要将直通接头(3#)的接地打开，另外四个绝缘交叉互连接头的金属护套由交叉互联改为直通。由于4#、5#两个接头的接地箱因道路施工等原因无法打开。为了抢时间，决定在暂时不打开4#、5#接地箱的情况下对电缆进行测距。首先，采用低压脉冲法测距，在波形上无法看到故障点。后改为用脉冲电流法测距，对电缆进行冲闪放电，得到的脉冲电流波形比较混乱，判断困难，虽然有几个怀疑点，经听测均不是故障点。

因为在电缆送电前，我们为了观察和保留带T形接头电缆线路的正常波形，曾经在北马变侧对该线路采集了完整的低压脉冲波形(见图34-2)。所以决定第二天到北马变侧采集波形与之进行比较，同时要求务必将4#、5#接地箱的交叉互联改为直通。

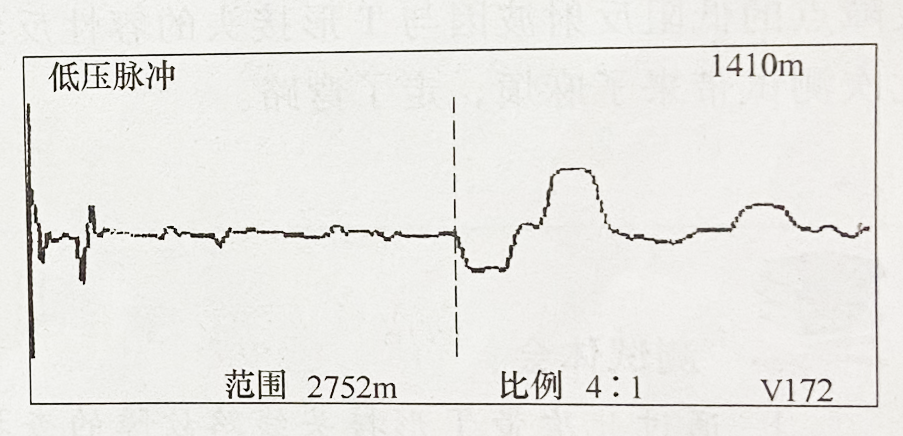

图34-2电缆T形接头反射波形

将在北马变采集的故障波形与正常波形比较后，仍无法判断故障点的位置。这时4#、5#接地箱的接地线已经改为直通，经协商决定在经纬变侧继续对电缆加压冲闪。这时，大家突然想到T形接头的地线没有处理，因此，冲闪前要求在T形接头处先将经纬变至中央变的地线打开，而与北马变的连接保持。同时考虑到由于阻值较低(16Ω)，曾采用音频感应法及高阻定点法均不理想，故决定加大冲击能量改变故障电阻，随后再对电缆进行冲闪测试。电压升至25kV时球间隙放电，但声音不大，同时脉冲电流法没有采到故障波形，凭经验判断故障点没有放电或故障点不在经北线线路上。降压放电后，在T形接头处先将经纬变至中央变的地线接上，将经纬变至北马变的地线打开。再次对电缆加压冲闪，电压升至25kV时球间隙放电声音巨大，同时脉冲电流的波形显示出故障点距经纬变1421m，如图34-3所示。由此判断故障点在新敷设的支线路上。经声磁同步精确定点在距经纬变1420m处找到故障点。故障点距T形接头28.5m 左右，由外力破坏引起的。

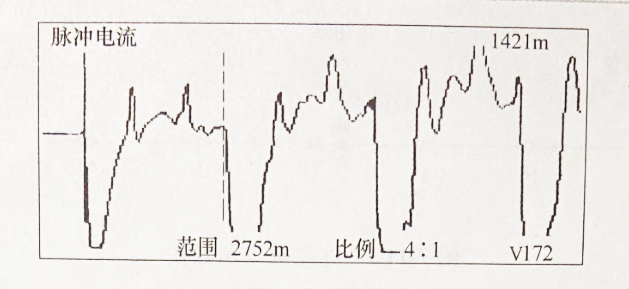

图34-3 脉冲电流测故障波形

四、电缆故障检测事后分析

此次故障接地电阻仅为16Ω，采用低压脉冲法应该直接可以看到故障波形，而为什么最初却没有看到故障点呢?

这是因为对T形接头电缆来说，T形接头的出现主要相当于在T接处增加一个较大的电容(当然也有一小部分电感，我们此次忽略不记)，大电容对于低压脉冲信号相当于短路。

同时由于本次测试线路较长，仪器采用的范围是2752m，波速度为172m/us，这时的脉冲宽度为640ns，这样一个脉宽的距离为:X=0.64x172/2m=55m。也就是说在这个范围内若同时有两个故障波形反射，这两个故障之间的距离应大于55m，否则第一个波形就会和第二个波形叠加到一起。而此次故障点与T形接头只相距28.5m，其故障点的低阻反射波因与T形接头的容性反射波相叠加而被掩盖，没有显示出来，给此次测试带来了麻烦，走了弯路。

测试体会:

1.通过此次带T形接头线路故障的查找，发现首先经改变T形接头处地线的连接方式，判断故障点的方向，对故障查找较为便捷。当故障点完全击穿放电时即使T形接头处没有改变地线连接方式，通过脉冲电流法、二次脉冲法，均可轻松得到较为标准的波形。

2. 在这种故障点接地电阻很低而音频感应法又不太好用时，通常可以通过改变护套的接地方式，向护套中施加高压脉冲，对大地放电，再用声磁同步法精确定点。故障定点仍然困难时，可用跨步电压法判断一下故障的大致位置，以缩小故障的定点范围。

3.存在交叉互联接地装置的单芯电缆，在查找故障时务必先将护套的交叉互联改为直通连接，直通头的接地线亦应打开。

4.要加强运行维护管理工作。不管存在什么因素，电缆在投运前一定要采取相应的交接试验，未投运的线路也要加强巡视。
