电缆故障测试仪的测距方法(一)
时间: 2022-12-04 22:17 浏览次数:
电缆故障测距是测量从电缆的测试端到故障点的电缆线路长度。测试方法的选择在目前的实际测试中,首选的是用低压脉冲法测试故障距离
       对于发生故障的电缆,首先第一步需要确定电缆的故障类型,诊断完故障性质并选定测试方法后,接着就要进行电缆故障查找的第二步-一故障测距。
       故障测距是测量从电缆的测试端到故障点的电缆线路长度。测试方法在目前的实际测试中,首选的是用脉冲法测试故障距离,对于用脉冲法无测试回波的特殊的主绝缘故障和护层故障,可以考虑用电桥法进行测距。以下分节详细介绍几种主要的测距方法。.


第一节 低压脉冲法

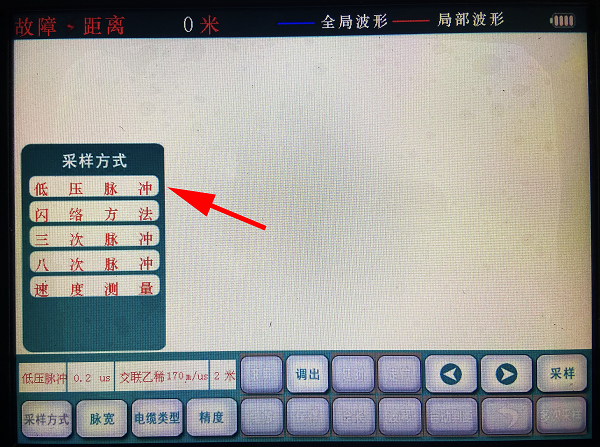

电缆故障测试仪之低压脉冲法

电缆故障测试仪之低压脉冲法
       1. 适用范围
      低压脉冲法又称雷达法,主要用于测量电缆的开路、短路和低阻故障的故障距离;同时还可用于测量电缆的长度、波速度和识别定位电缆的中间头、T形接头与终端头等。
      2. 测试原理
       在测试时,从测试端向电缆中输人一个低压脉冲信号,该脉冲信号沿着电缆传播,当遇到电缆中的阻抗不匹配点时,如:开路点、短路点、低阻故障点和接头点等,会产生折反射,反射波传播回测试端,被仪器记录下来,如图 1 所示。

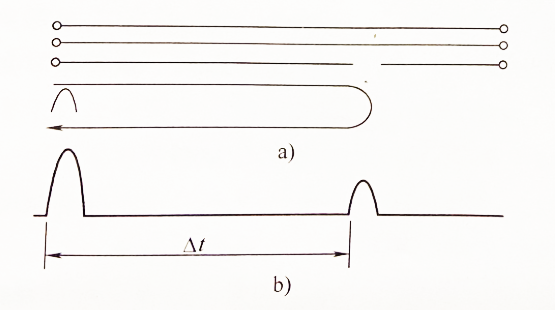

低压脉冲测试反射原理图

低压脉冲测试方法反射原理图

a)电缆  b)波形图


       假设从仪器发射出发射脉冲到仪器接受到反射脉冲的时间差为 Δt,也就是脉冲信号从测试端到阻抗不匹配点往返一次的时间为 Δt,同时如果已知脉冲电磁波在电缆中传播的速度是 v,那么根据公式 l=v·Δt/2 即可计算出阻抗不匹配点距测量端的距离山的数值。
