电缆故障测试仪低压脉冲测量之波速度
时间: 2022-12-15 10:08 浏览次数:
电缆故障测试仪低压脉冲测试原理的测试公式l= vΔt/2 中的v就是电磁波在电缆中传播的速度,简称为波速度。

关于电缆故障测试仪的波速度


        低压脉冲测试原理的测试公式l= vΔt/2 中的v就是电磁波在电缆中传播的速度,简称为波速度。理论分析表明波速度只与电缆的绝缘介质材质有关,而与电缆的线径、线芯材料以及绝缘厚度等都无关, 图1中 低压脉冲比较法实测低阻故障波形 也就是说不管线径是多少、线芯是铜芯的还是铝芯的,只要电缆的绝缘介质一样,波速度就一样。现在大部分电缆都是交联聚乙烯或油浸纸绝缘电缆,油浸纸绝缘电缆的波速一般为160m/us,而对于交联电缆。由于交联度、所含杂质等有所差别,其波速度也不太一样,一般在170~172m/us之间。

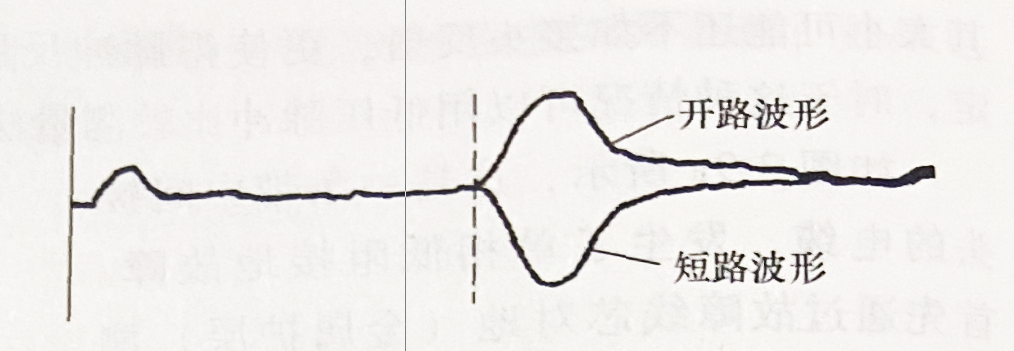

 图1电缆终端开路与短路 脉冲反射波形比较

 图1电缆终端开路与短路 脉冲反射波形比较

       即便电缆的绝缘介质相同,但不同 厂家、不同批次的电缆,波速度也可能不全相同。但如果知道电缆全长,根据v2xl/△t ,就可以推算出电缆的波速度。
       利用波形比较法,可精确地测定电缆长度或校正波速度。由于脉冲在传播过 程 中存在损耗,电缆终端的反射脉冲传回到测量点后,波形上升沿比较圆滑,不好精确地标定出反射脉冲到达时间,特别当电电缆距离较长时,这一现象更突出。而把终端头开路与短路的波形同时显示时,二者的分叉点比较明显,容易识别,如图 1 所示。
