电缆故障测试仪之脉冲电流法(二)
时间: 2022-12-23 09:58 浏览次数:
直流高压闪络测试法(简称直闪法)用于测量闪络性击穿故障,即故障点电阻极高,在用高压试验设备把电压升到一定值时就产生闪络击穿的故障。

电缆故障测试仪之脉冲电流法(二)★直流高压闪络测试法





        直流高压闪络测试法(简称直闪法)用于测量闪络性击穿故障,即故障点电阻极高,在用高压试验设备把电压升到一定值时就产生闪络击穿的故障。在预付性实验中发现的电缆故障多属干该类故障。

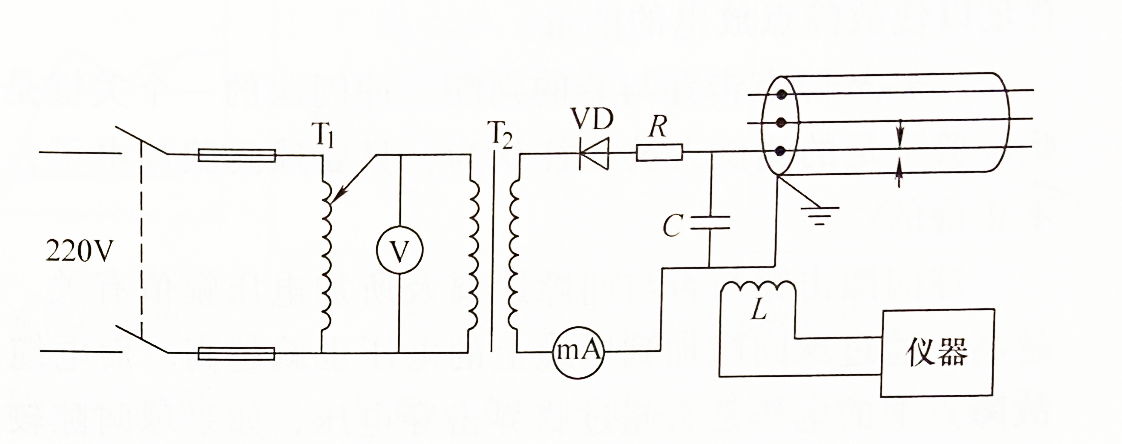

        直闪法接线如图1 所示,T1 为调压器、T2 为高压试验变压器,容量在0.5~1.0KV·A之间,输出电压在30~60kV之间;C为储能电容器;L为线性电流耦合器。线性电流耦合器L的输出经屏蔽电缆接测距仪器的输人端子。注意:一般线性电流耦合器L的正面标有放置方向,应将电流耦合器按标示的方向放置,否则,输出的波形极性会不正确。

直流高压闪络测试接线示意图

图1  直流高压闪络测试接线示意图

脉冲电流法测试波形

图2 脉冲电流法测试波形


        直闪法获得的波形简单容易理解。图2所示的波形就是直闪法放电所得的脉冲电流波形;而一些闪络性故障在几次闪络放电之后,往往造成故障点电阻下降,以致不能再用直闪法测试,在实际工作中应珍惜能够进行直闪法测试而捕捉信号的机会。如果故障点电阻下降变成高阻故障后再用直闪法测量,所加的直流高压就会大部分加到高压发生器的内阻上从而会引起高压发生器故障。为保险起见,这类故障在实际测量时一般用冲击高压闪络测试法测试。
