地下综合管线探测仪感应法探测的扩展—盲测
时间: 2024-01-11 11:07 浏览次数:
盲测就是利用地下综合管线探测仪的感应模式测出未知金属管线及各种电缆的一种测试方法。

感应法探测的扩展—盲测

1、盲测原理

    盲测就是利用地下综合管线探测仪的感应模式测出未知金属管线及各种电缆的一种测试方法。它是利用发射机内置天线以一定方向向地下发射(同时也向空中)高频或射频电磁信号,当电磁信号碰到地下金属管线时,此信号将被金属管线以电流的方式传输,传输的同时管线上又辐射出二次磁场,接收机可在管线的上方接收到此二次磁场信号,既定位了管线位置的一个点,将所测到的管线位置点连接起来就是管线的具体位置既走向,这就是盲测的原理。

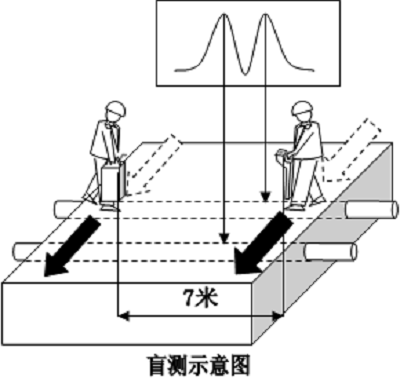

地下综合管线探测仪盲测示意图


    使用地下综合管线探测仪感应法盲测是一种有效的探测管线方法,但也受到现场环境、铺设管线的材质、埋设深度等因数的影响和制约,因此,对一片区域的测绘必须结合现场周边及已有的图纸资料,对属地用户的调查和实地观测等多种手段。

2、盲测的方法:

1)测前准备:盲测前须先将接收机置于与发射机一定距离范围内,一般是5-10米之间,最好是7米左右。一人提着发射机与地面越近越好(尽量贴近地面)。不接任何线,打开发射机,频率选高频或者射频(建议选射频),功率选高档。另一人手持接收机,机头指向发射机的面板(正面),两机相距7米左右。此时打开接收机,频率选择与发射机对应,然后调增益,使接收机尽可能不受发射机空中辐射出来的磁场信号的影响,一般是降增益(50DB左右)使接收机信号强度显示在500左右,以此信号强度为基数,保持增益不变,保持这个距离,然后再进行盲测的工作。(注意:两机距离近。接收机增益降的很低,损失了探测深度,减小了测试盲区。两机距离远,接收机距离远,接收机增益降的少,能保证测试深度,但是辐射出的二次信号相对近点弱一点,同时盲区增大。)

a)盲测方法一:面测

(1)操作:在测前准备的基础上,两机正面相对,平行移动,移动速度不能快,要缓慢移动,使仪器有足够的反应测试时间。以发射机为主动,接收机为被动,始终保持接收机机头指向发射机正面及两机一致的状态。当接收机信号强度突然增大(增益不变,大于测前所定的基数。)说明发射机与接收机两点之间有金属管线。此时可以把接收机向上提一点,信号强度是否减小,向下贴到地面,看信号强度是否增大,如果是,则肯定判断下方有管线。这样就可以把垂直于移动方向(偏差角度为±10°)深度为2.5米以内的所有金属管线全都测出,测出了已知点就可以用感应方法,把金属管线的路径测出,然后再换一个移动方向,又可查出与该移动方向垂直的管线,如此下去就可以把这个作业面内的管线查清。

(2)优点:测试速度快

(3)缺点:对一个测试面有盲区,是由于平行移动不可能分角度太细,还有突然转弯的管线存在。

(4)特点:此方法对查找已明确方向但不知道具体位置的管线最快、最有效、最合适。

b)盲测方法二:点测

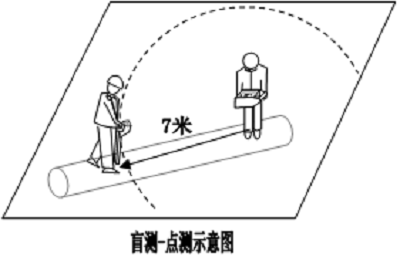

地下综合管线探测仪点测示意图


(1)操作:在测前准备的基础上,两机  面对,保持距离。一机(发射机)在被测点上以人为轴转动(圆心),另一机(接收机)以两机距离7米左右为半径在圆周上同步转动(注意:两机一定要面对面转动,即接收机机头指向发射机正面。)。转动时一定要尽量慢,使仪器有足够的反应显示时间。当转到某一位置时,接收机信号强度突然增大(增益不变,大于测前所定基数),说明圆周上的这点到圆心两点间有金属管线。此时可以向上提一点接收机看信号是否减弱,再向下贴到地面看信号是否增强,如果是,则肯定判断下方有管线。如此转动一周,就可以把通过该被测点(R≤0.5米)埋深2.5米以内的管线测出。(建议:转动过程中,以圆周上的仪器为主动,被测点圆心上的仪器为被动,同步面对面转动。因为圆周上转动量大,圆心转动很小,以人为轴在转)。测出管线两已知点后,就可以感应方法将该管线的路径测出。

(2)优点:对某一点来说,测试速度快、准,无盲区。

(3)缺点:一次测试面积小,小于R=0.5米范围。

(4)特点:最适合点状作业面的测试。


  GDBN-GX010地下综合管线探测仪
