单芯高压电缆护层故障的测试方案
时间: 2024-04-03 10:34 浏览次数:
在运行中产生的护层故障一般为单点故障,而投入运行前的工程电缆发生护层故障时,往往有多个故障点并存

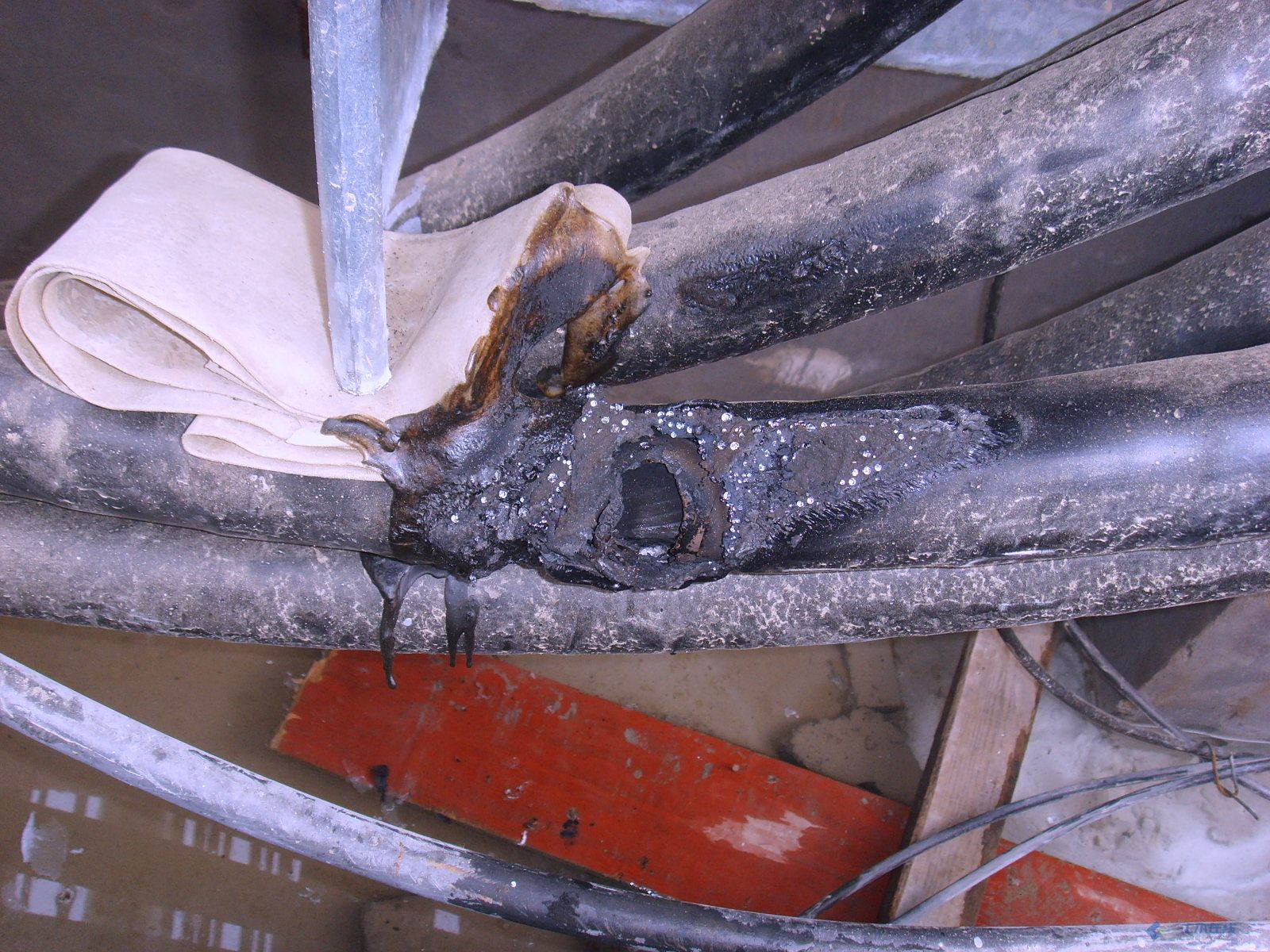

单芯高压电缆护层故障


       1、故障测距(粗测)因发生外护层故障的两者中间只有一个金属相,另一相是大地,而大地的行波衰的行波反射法咸系数很大,在测量故障距离时,使用电流或电压能测量的范围很小,所以护层故障的粗测一般借用测量电阻的手段,具体方法有直流电桥法、压降比较法与直流电阻法等。用直流电桥法与压降比较法测试时,接触电阻对测量结果的影响较大,有时可能会因接触电阻的影响而产生错误的测试结果。所以,用直流电桥法与压降比较法测试时需用较粗的连接线,并且每次接线时均需处理接触点,同时最好选用高压电桥。用直流电阻法测试时则不受接触电阻的影响。

       发生护层故障的单芯高压电缆所处的外部环境一般有两种,一种是在电缆附近有正在运行的其他的单芯高压电缆,一种是没有。附近有正在运行的其他的单芯高压电缆时,故障电缆护层上的感应电压可能会很大,有时会严重影响电桥法的应用,其中对高压电桥的影响相对较小一些。因此在测试护层故障的故障距离时,一般选用直流电阻法,这种方法受到感应电压的严重干扰时,可用高压直流电桥试一下。

        在运行中产生的护层故障一般为单点故障,而投入运行前的工程电缆发生护层故障时,往往有多个故障点并存,而此时又由于每个故障点的绝缘电阻的大小不一样,并且很难知道具体的阻值,用电桥法测试多点并存的故障时可能会有比较大的误差这时故障测距也就仅仅是一个参考,要找到故障点,还需要进行下一步的工作--故障定点。

      2、故障定点(精测)对于直埋电缆和沟槽架设的电缆,在通过加冲击高压使故障点放电时,大地上会产生喇叭形的电压分布,用跨步电压法可对故障点进行精确定点;同时放电时,一般情况下也会产生放电声音,用声测法、声磁同步法也可进行故障定点。

      对于穿管的电缆,由于放电声音和放电产生的电压电流信号被封到管内,跨步电压法、声测法、声磁同步法就不太适用了,这时可用磁场法来寻找故障点。
