电力电缆故障探测培训教程-高压闪络法(1)
时间: 2022-06-13 20:27 浏览次数:
电力测试设备
电力电缆故障探测培训教程-高压闪络法(1)

电力测试设备缆故障测试,现在流行基本的测试方法有两种:低压脉冲测试方法、高压闪络测试方法。高压闪络测试方法,按取样方式分,有电压取样、电流取样;按加高压的方式,分为直接加压测试(直闪法)、冲击加压测试(冲闪法)。现在大多用冲闪法电流取样的方式,做高压闪络法测试。
    高压闪络测试的原理,理论分析比较复杂,各种电缆故障测试的理论著作讲的都比较专业,初步接触电缆故障测试的读者,比较难以理解。下面就智能型电缆故障闪络测试仪(简称闪测仪)说明书中,对高压脉冲测试方法做以简单的说明:

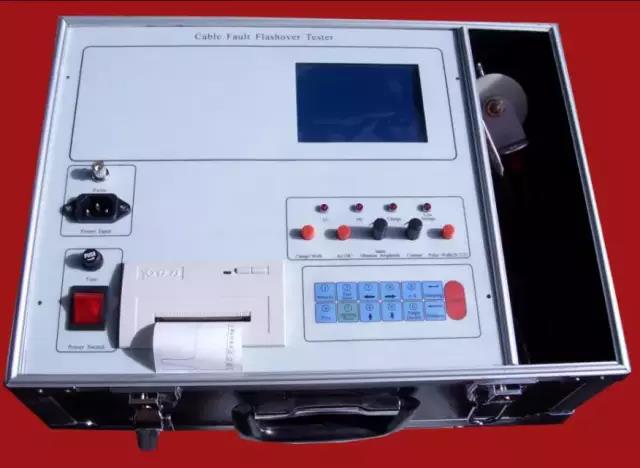

    几种闪测仪的外观如图1所示:
 电缆故障闪测仪

电缆故障闪测仪
                                                                                                              图1  电缆故障测试仪(闪测仪)图片

    高压闪络测试法主要适用于测试电缆的高阻泄漏性故障及高阻闪络性故障。对于各种低阻故障,在低压脉冲测试完毕后,也可用高压闪络法做验证测试。高压闪络法又分为冲击高压闪络法(冲闪法)和直流高压闪络法(直闪法)。下面分别介绍:
     一、冲击高压闪络法(冲闪法)连线方法和操作步骤
    1、冲闪法测试设备连接及测试波形

冲闪方式其方法多样、连线各异,这里以电流取样为例,其连线如图3所示,测试波形如图4所示。



     图3    电流取样冲闪法接线图
     图3中:T1 为0-250V调压器(操作箱)

     T2 为1.5-5KVA高压试验变压器

     C 为高压脉冲电容器(1-8цF∕10-40KV)

     D  为高压整流硅堆(高压PT自带)。

     V 为电压表(操作箱自带)

       J 为放电球隙(仪器配)

       JS 为电流取样器(仪器配)

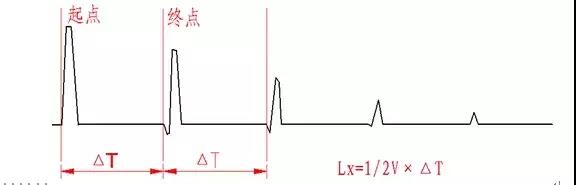

 图4       电流取样冲闪测试波形
    二、冲闪法测试操作步骤
    冲闪法测试过程如下:闪测仪开机(上电复位)――复位(主菜单) ――鍵1(故障测试) 鍵3(冲闪)。选择故障测试(鍵1)后,屏幕显示工作选择菜单,按鍵3进入冲闪工作模式(不同的闪测仪、操作过程不同)。
    进入冲闪后,屏幕提示冲闪接线图电流取样接线图。根据实践,电流取样接线简单,安全性高,波形易于识别,因此推荐使用电流取样。电流取样接线图如图3所示。
    根据接线图连接完毕后,再用速度鍵选择传输速度或重新鍵入速度值并回车确认。然后按采样鍵,仪器进入等待采样状态。
    调整球隙、输入振幅旋钮后,合闸通电对故障电缆升压。电压升到一定值,球隙放电。仪器记录波形。根据波形大小可重新调整输入振幅,重复采样。冲闪测试波形如图4所示。
    波形特点:发射脉冲为正脉冲,反射脉冲也为正脉冲但前沿有负反冲。因故障性质不同,负反冲和正脉冲大小有较大区别。定光标时,起点光标选择正脉冲上升沿与基线交点处(波形拐点处),终点光标选择负反冲下降沿与基线交点处(波形拐点处)。分别定起点、终点后,屏幕右上角就显示出故障距离。
   三、 直流高压闪络法(直闪法)
    直闪法适用于测量高阻闪络性故障。实际测试时,其操作方法和接线图与冲闪法基本相同(无球隙)。直闪法也分电压取样,电流取样两种方式。我们推荐使用电流取样方式。
    直闪法电流取样波形特点与冲闪法相同,定光标方式也相同,因此叙述从略,使用时可参照冲闪测试方式。
    高压闪络法,测试波形比较低压脉法,波形识别要复杂一些,都是波形特点也很明确,主要的特征波形就四种,无论多么复杂的波形,主要对特征波形融会贯通的,就比较容易识别。
