电缆故障实例

测试实例：交联电缆，故障点二次击穿放电测试波形

测试地点：西安某某供热有限公司

测试时间：2006年12月29日。

电缆类型：10KV交联高压电缆，运行击穿。

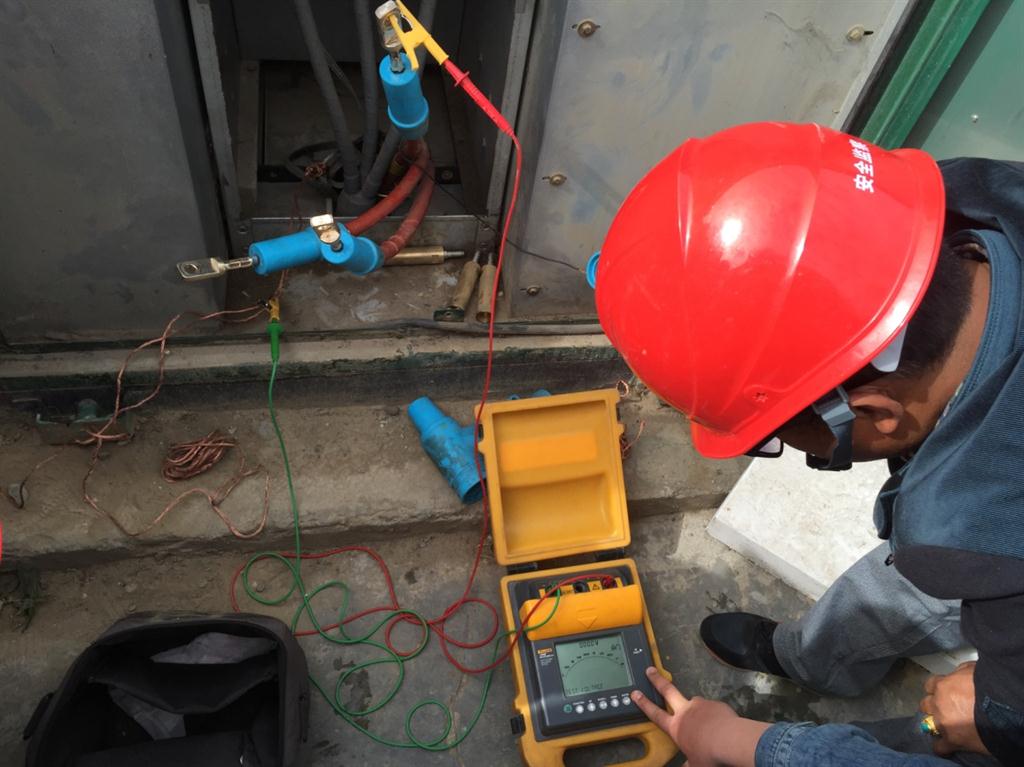

故障描述：这条10KV的交联电缆，运行击穿。现场测试绝缘：用2500V兆欧表测试，A、B、C三相的对地绝缘分别为0.5兆欧、5兆欧、50兆欧

测试过程：

先用闪测仪低压脉冲法，用0.2微秒脉宽，对故障电缆进行全长测试，分别对OA、OB、OC、AB、AC、CB进行全长测试，6次测试波形基本一致.

测试波形是标准的低压脉冲法测试波形，图中，A点是发射脉冲波形，B点是终端头反射脉冲波形，F点是终端头二次反射波形，AB、BC间距离是电缆全长，AB=310米，C、D、E处的小反射，估计是接头反射。

测试全长数据与客户掌握的数据，基本一致，可以确定是电缆全长。接头位置客户资料不清，只能作为后面测试时参考。

高压冲闪法测试过程：脉冲法测试完成后，用冲闪法测试，根据故障绝缘情况，先用绝缘电阻较低的A相测试，B、C相接地，电容器2微法20KV,冲击电压15KV,后分别用B、C相测试，冲击电压10－20KV.

测试波形为故障点二次击穿放电波形，B处波形为电缆终端反射波形，后面的波形有规律，为故障点击穿放电波形。AB=310米，代表电缆全长，CD、EF间距离代表故障距离，CD=83米。根据测试波形，基本可以确定故障点距离测试端83米。

故障定点：根据冲闪法测试波形，本故障故障点虽然难以击穿放电，但是，二次击穿波形，可以确定故障距离，就算完成了粗测。后面就是故障点精确定点。

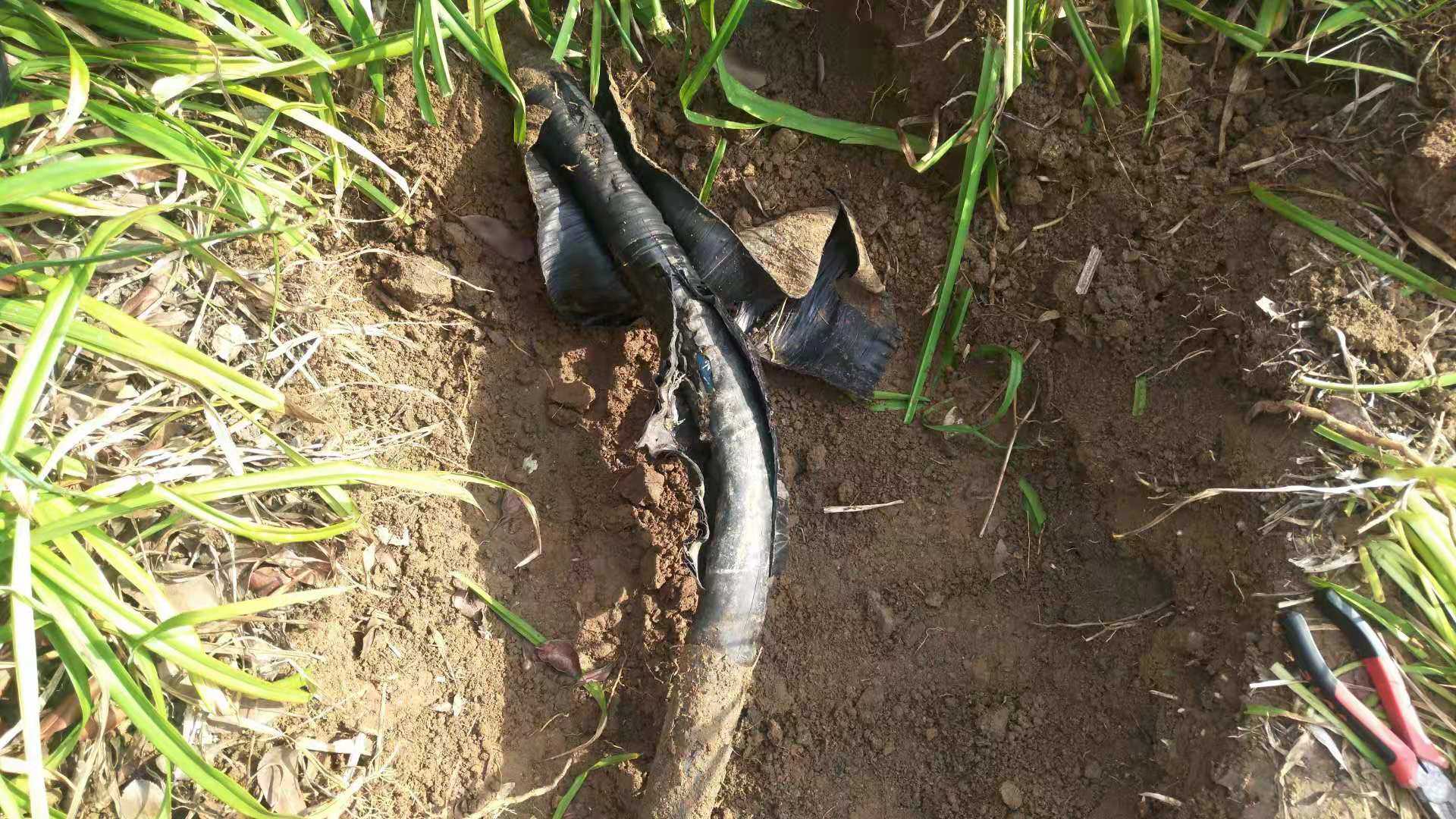

该测试现场，在粗测距离范围内，正好是堆煤场，定点测试环境比较差。定点只能在煤堆上进行，通过仔细工作，在煤堆上通过声磁同步定点仪，确定了故障点。
