电缆故障测试实例以及测试波形分析(5)
时间: 2020-05-19 17:36 浏览次数:
电缆故障测试实例
电缆故障测试实例以及测试波形分析(5)

电缆故障测试实例

测试实例:10KV交联电缆高阻故障测试过程及波形
测试地点:西安电业局某变电站内

测试时间:2019年8月13日

故障类型:该电缆为10KV交联电缆,运行击穿,电缆一部分直埋,大部分在电缆沟,电缆全长130m左右,二故障相对地绝缘电阻,用10000V摇表测试为0欧姆,用数字万用表测试,二故障相对铠装绝缘电阻为150M欧姆,为高阻泄漏性故障。

测试过程:由于电缆一头在电气控制房下面的地下室内,不好下去进行测试,另外一头在电线杆上,没有取下电缆接头,就断开两头开关,用四根电线从电线杆上分别引下电缆芯线,及铠装连线进行测试。先用低压脉冲方法,分别测试好相对铠装、坏相对铠装的电缆全长波形,测试结果与测试波形基本相同,测试的电缆全长为138m,测试波形如图1所示 :

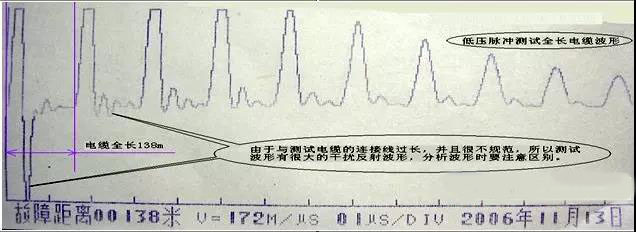

                      图1  低压脉冲测试电缆全长测试波形

在测试波形中,我们可以看到,有许多小的反射波形,是由于连接引线过长引起的干扰反射,所以现场测试时,连接线要尽量短。另外,连接线的长度包含在测试数据内,分析测试波形时要注意。

随后,将另外两相全部连接到电缆铠装,用一根故障相进行高压冲闪测试,测试波形如图2所示:

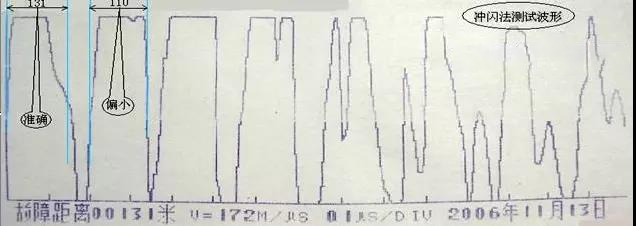

                                 图2  高压测试测试波形

波形分析:从测试波形看,前面两个波形基本上比较标准,后面的波形畸变比较大(与连接线过长有关)。另外,本例中由于故障性质可能比较特殊,不容易击穿放电,测试波形不容易采集,要多次采样,调整幅度电位器,才能采集到容易分析的波形。用图中第一、第二个波形定光标,测试故障距离131m,用图中第二、第三个波形定光标,测试距离为110m,后来在电缆沟内距终端5m处找到了故障点,说明用图中第一、第二个波形定光标比较准确。所以,我们定光标时,一般用有明显放电特征的最前面的波形定光标比较准确(放电特征波形为先向下走后向上走的波形,即为先负后正的波形,如图中第二到第五个波形都是有放电特征的波形)。
