地埋电缆故障，常见类型：低阻接地、高阻接地、闪络故障、断线故障、混合故障。整套探测分三大阶段：故障粗测（测距）→路径寻踪→精确定点，不同阶段使用对应设备。

一、主要探测设备

1. 故障测距设备（粗测距离）

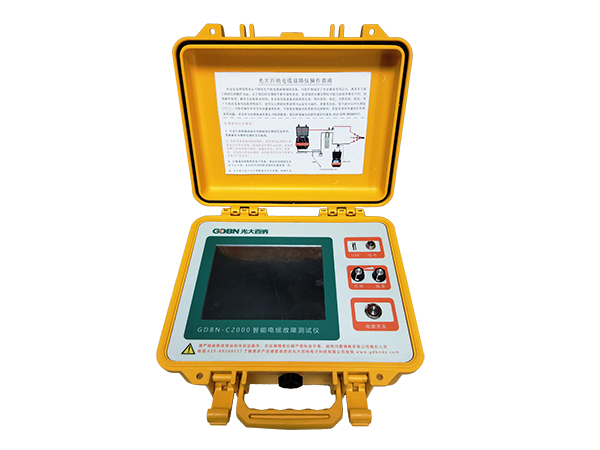

1）电缆故障测试仪主机

核心主机，搭配脉冲、闪络法，用于测出故障点距离测试端多少米。

· 低压脉冲法：适合断线、低阻短路故障；向电缆发射低压脉冲，反射波计算距离。

· 冲击闪络法（高压闪络）：针对高阻接地、闪络故障，配合高压信号源击穿故障点获取反射波形测距。

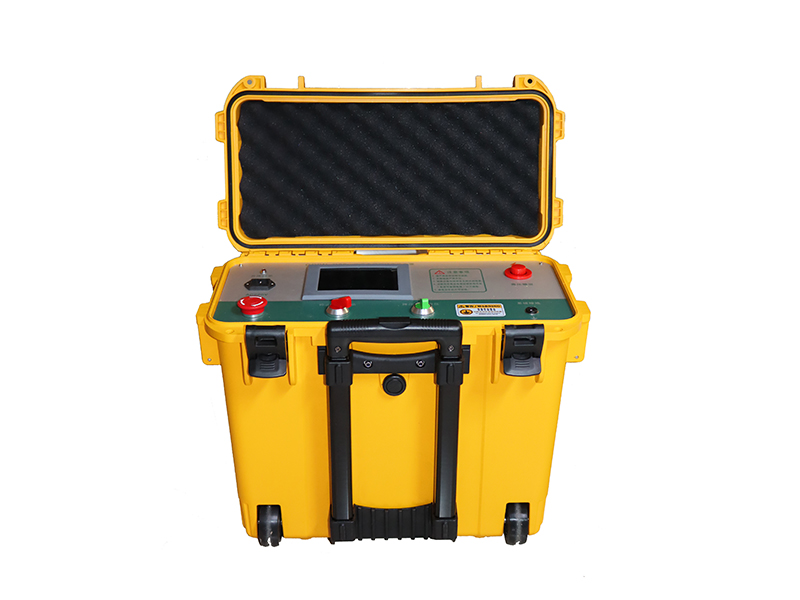

2）高压信号源（冲击高压发生器） 包含：高压电容、球隙放电、升压变压器。给故障电缆施加高压，把高阻故障击穿，产生放电脉冲，供主机读取波形测距；高阻、闪络故障必须用这套。

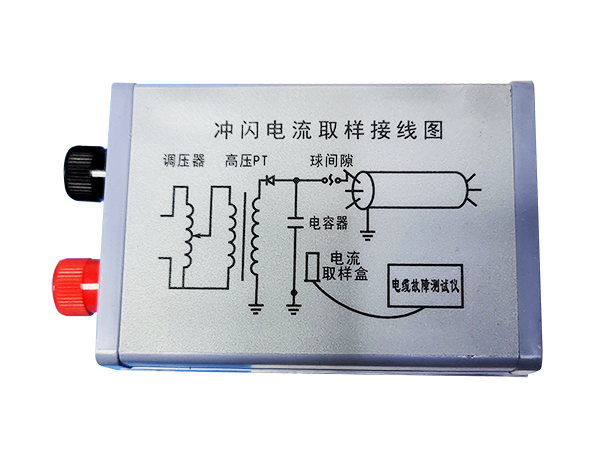

3）耦合电容：闪络测试时隔离高压，保护测试仪主机。

2. 电缆路径探测设备（找电缆地下走向）

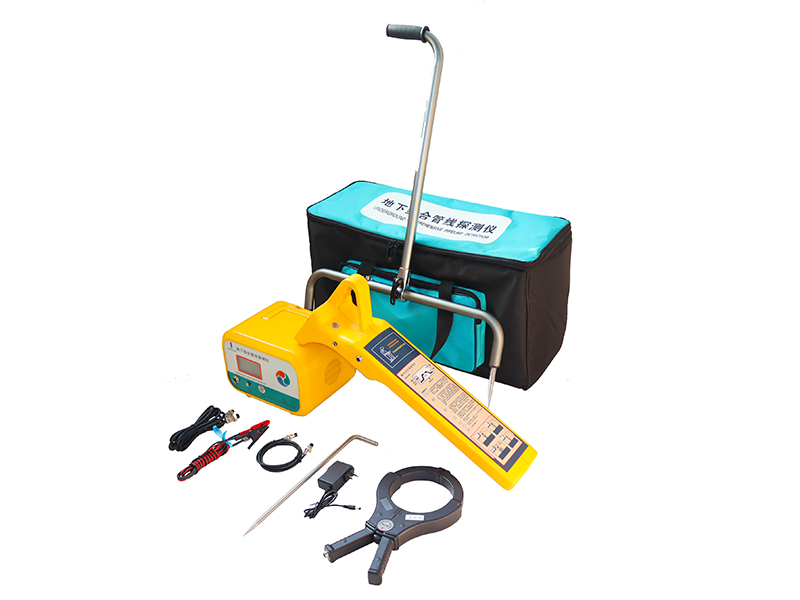

电缆路径仪（路径信号发生器 + 接收探头） 信号发生器在电缆一端注入特定频率信号，地面用接收线圈追踪磁场，画出电缆埋地走向、埋深。

重要：测距只得到长度，不知道电缆实际走向，必须先测路径，不然定点会找错位置。

3. 故障精确定点设备（地面找故障确切点位）

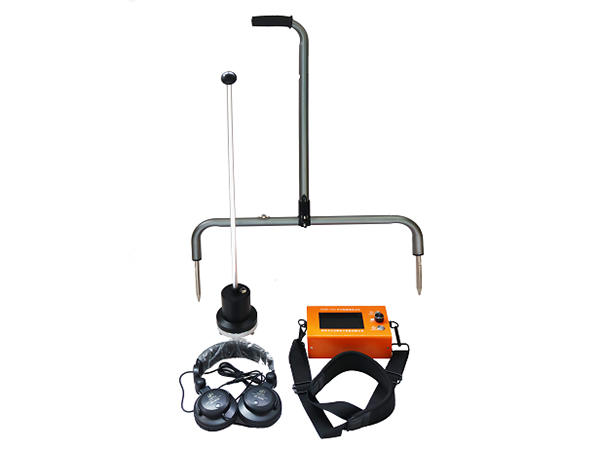

1）声磁同步定点仪（主流）

· 高压冲击让故障点放电：产生声波（震动响声）+ 电磁波。

· 仪器同时采集磁场信号（放电同步时间基准）+ 地面声波，计算声磁时差；时差最小的位置就是故障点。

优点：抗干扰强，不受土质、地下管线干扰，高阻闪络故障首选。

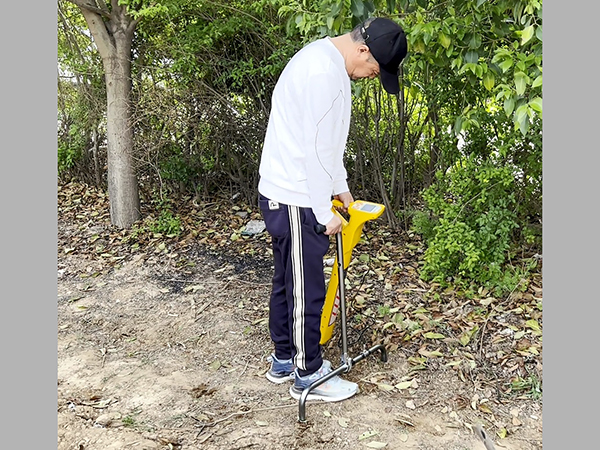

2）跨步电压定点仪 适合低阻接地故障。电缆加低压信号，故障点大地形成电位梯度，地面两根接地探针测跨步电压，电位差最大处为故障点；高阻故障效果差。

3）音频感应定点仪：多用于断线、低阻，注入音频信号，地面听信号畸变；高阻故障基本不用。

辅助工具

· 绝缘电阻表：前期判断故障类型（测相对地、相间绝缘，区分高阻 / 低阻 / 断线）

· 万用表：核对电缆芯线通断

· 安全工具：高压接地线、绝缘靴、绝缘杆（高压测试安全必备）

二、完整探测作业流程

前提：电缆完全停电、验电、做好安全接地，断开电缆两端所有外接设备（变压器、开关柜、分支箱），避免外来回路干扰测试波形。

步骤 1：故障性质诊断（判断是什么故障）

1. 断开电缆两端，用兆欧表分别测各芯对地、芯芯之间绝缘电阻；万用表测芯线通断。

· 绝缘接近 0Ω：低阻接地 / 短路故障

· 绝缘几百 kΩ~ 几 MΩ：高阻接地故障

· 绝缘很高，但芯线不通：断线故障

· 加压才击穿，不加压绝缘正常：闪络故障

根据故障类型，选定测试方法：

· 断线、低阻短路 → 低压脉冲法

· 高阻接地、闪络 → 冲击高压闪络法

步骤 2：粗测故障距离（室内 / 电缆端头测距）

1. 电缆故障测试仪主机接被测电缆；

2. 低阻 / 断线：直接用低压脉冲，屏幕读取波形，算出故障点距离测试端的米数；

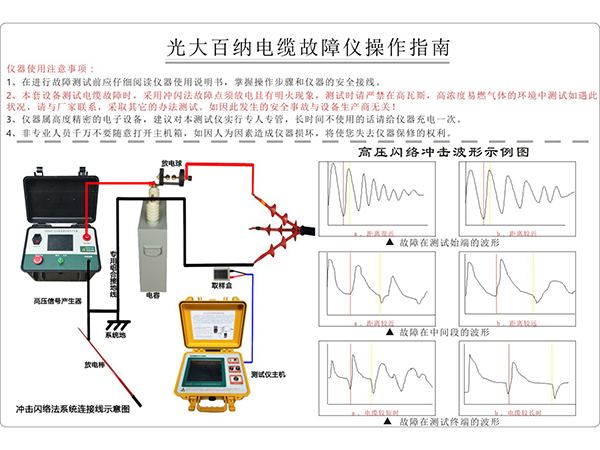

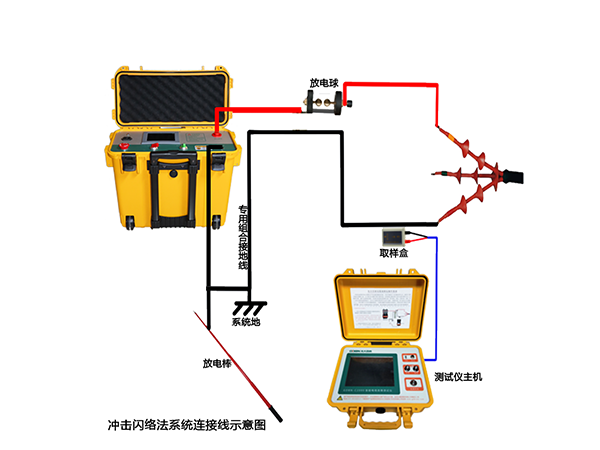

3. 高阻 / 闪络：接入冲击高压发生器、耦合电容，施加冲击高压，故障点反复击穿放电，采集闪络波形，计算故障距离。

⚠️粗测结果是电缆的实际线缆长度，不等于地面直线距离！电缆有弯曲、蛇形敷设，不能直接拿米数去地面挖坑。

步骤 3：探测电缆埋地路径与埋深

1. 路径信号发生器接电缆完好芯线，注入特定频率信号；

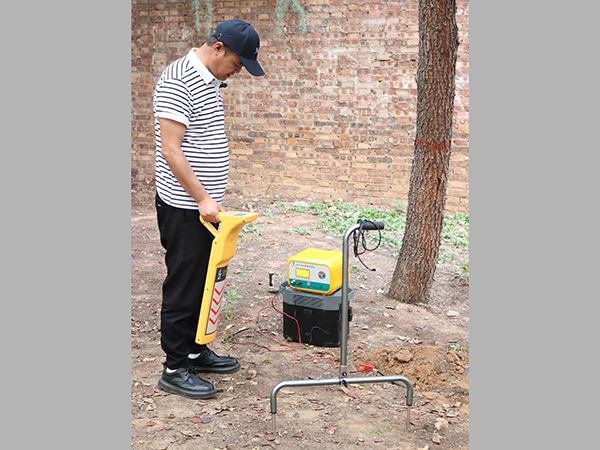

2. 地面手持接收探头沿线路巡测，跟踪磁场信号，标记电缆走向、转弯、接头位置、埋深；

3. 结合第二步测出的故障线缆长度，在路径上圈出故障大致区间。

步骤 4：地面精确定点（核心现场环节）

方案 A：声磁同步定点（绝大多数现场）

1. 保持冲击高压装置接电缆，持续对电缆冲击放电，地下故障点每一次高压击穿会发出响声和电磁信号；

2. 地面用声磁同步接收机：磁场天线接收放电电磁信号作为时间基准，地音探头采集地下传来的放电声波；

3. 沿着已经测出的电缆路径、粗测的故障区间缓慢移动；

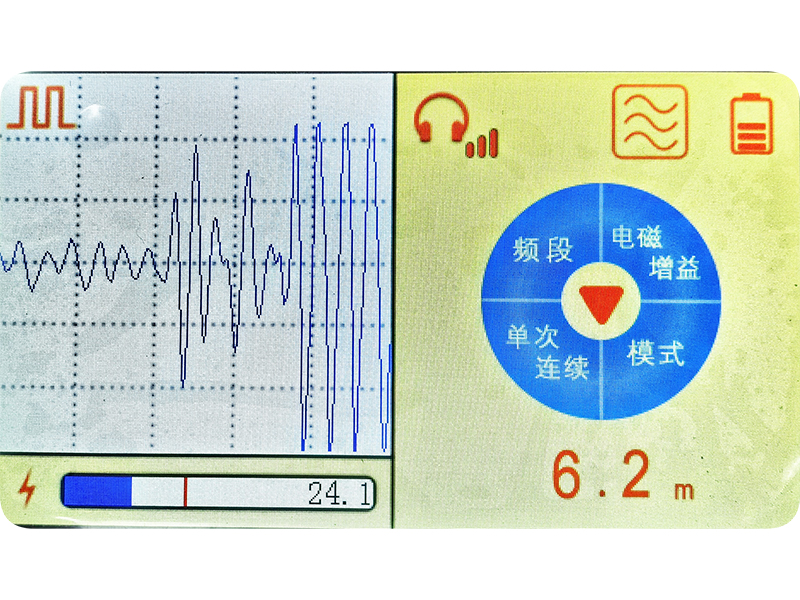

4. 观察仪器声磁时间差：时差最小、声音最大的位置，就是故障点，做好标记。

现象：故障点正上方可以听到 “啪、啪” 地下放炮响声；偏离点位声音变小，时差变大。

方案 B：跨步电压法（只用于低阻接地故障）

在电缆一端施加低频信号，地面两根探针沿电缆路径行走，观测电压读数，读数最大位置即为故障点。

步骤 5：复核确认

1. 在标记点位附近小范围挪动探头复测 23 次确认点位；避开电缆接头，区分接头放电和真实故障；

2. 开挖验证；开挖后再次复测确认故障位置。

步骤 6：测试收尾

断开高压设备，充分对电缆、高压电容放电，拆除所有接线，恢复现场安全。

三、常见干扰与注意事项

1. 电缆两端必须断开所有负载，否则反射波形混乱，测距不准；

2. 高压冲击作业属于高危，现场设置警戒区，严禁人员靠近高压发生器；

3. 地下多管线并行时，优先用声磁同步，不要单纯依赖音频感应；

4. 潮湿土壤、水泥路面会衰减声波，定点时放慢移动速度；

5. 粗测距离只是电缆长度，一定要结合路径仪，不能直接按米数找点。

故障类型对应设备速查表

表格
