GDBN-8000系列成套电缆故障检测设备参数解析

       电缆故障检测过程的核心思路：安全停电→判定故障类型（使用兆欧表或万能表）→粗测距离预定位（使用电缆故障测距仪）→探测电缆路径（电缆路径仪或地下综合管线探测仪）→高压闪络，对故障电缆加直流高压使故障点暴露 （电缆故障高压信号发生器）→精确定点（电缆故障定点仪）→开挖修复→复测验收，行业简称 “先定性、①后测距、②再寻径、③高压闪络、④最后定点”。

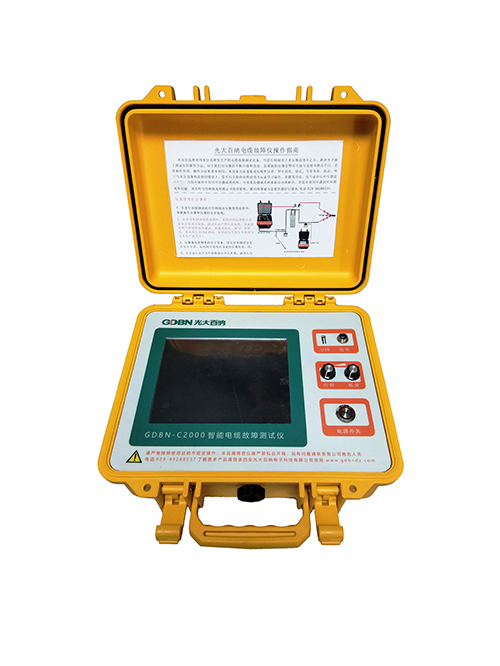

 一、电缆故障测试仪：电缆故障点的粗距离定位

功能特点及设备参数：

1.用于 35KV 及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路 、短路、低阻、高阻泄漏、高阻闪络性故障。

2.可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、速度测量法、三次脉冲和八次脉冲法。

3.工业级彩色触摸液晶屏显示，全中文操作软件和使用界面。

4.低压脉冲法测量时可以对故障点距离进行自动判距。

5.全局波形和局部波形同步显示，便于整体分析和细节调整。

6.内置电源供电充满电后可连续使用 6 个小时以上方便户外使用。

7.体积小、重量轻、使用方便、检测故障成功率和测试精度高。

8.在各种环境下性能稳定、不死机、信号采集高压保护措施安全。

9.具有标准 USB 接口，可方便将数据及波形保存或调出重新分析。

10.采样速率：100 MHz、80 MHz、20MHz、10 MHz

11.脉冲宽度：0.2μs、0.5μs、1μs、2μs

12.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定 13.冲击高压：35kV 及以下

14.测试距离：＜40km，盲区≤10m

15.分 辨 率：1m

16.测试精度：1m

17.显示方式：工业级彩色触摸液晶屏

18.操作方式：触摸屏操作、物理旋钮操作

19.分析设置：滚屏、缩放、保存、调出、波移等功能

20.工作电源：内置电池供电

21.连续工作：≥8h（亦可使用外接电源使用），充电电源 AC220V±10%

22.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用

23.外形尺寸：长 330mm×宽 270mm×高 140mm

24.重       量：3.0kg

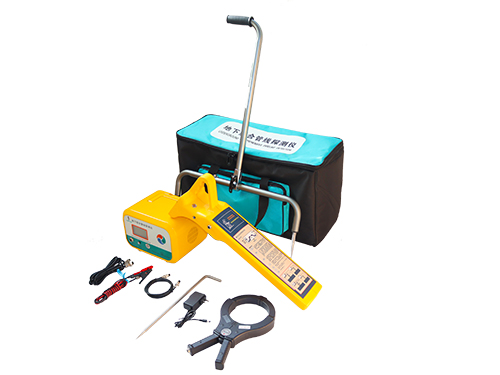

二、地下综合管线探测仪：电缆的路径及埋深探测

功能特点及设备参数：

电缆路径埋深探测、跨步电压法电缆漏电故障定位

1）输出信号：输出四种频率的正弦交流信号，分别是低频、中频、高频、射频。

2）输出功率：恒功率输出，低、中、高三档（最大不小于 6 瓦）。

3）输出模式：直连法、耦合法、感应法。

4）阻抗显示：99999 欧以内。

5） 负载匹配：1—10000 欧。

6）显示界面：大屏液晶中文、图形显示，自带背光。

7）电 源：标准8.4V 7200ma锂电池供电，充放电500次。

8）待机时间：大于 8 小时，电量提示。

9）过热过流：自动保护。

10）工作温度：-20℃—50℃

11）体 积：400mm×160mm×140 mm

12）重 量：3.6 kg 接收机

1）接收频率：接收五种不同频率的正弦交流信号，分别是低频、中频、高频、射频、50HZ.

2）接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、 外接设备法（耦合钳。）

3）信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱

4）显示界面：大屏液晶中文、图形显示，自带背光。

5）增益控制：手动调节，动态范围 000——100db。

6) 探测长度：直连电缆时，最长 15KM。耦合电缆时，一次耦合可测 3Km，多次耦合无限远。感应电缆时，一次感应可测 300m，多次感应    无限远。

7）深度测量：直读探测深度，范围 000—250cm。80%法测深度，范围 000—250cm（感应）\500cm（直连）

8）电流测量：直读电流，范围 000—999mA.

9) 探测精度：埋深的 5%

10）电 源：内置大容量锂电池，充放电500 次。

11）待机时间：大于 12 小时，电量提示。

12）过热过流：自动保护。

13） 工作温度：-10℃—40℃。

14） 体 积：650mm×110mm×230mm 重量：2.3Kg

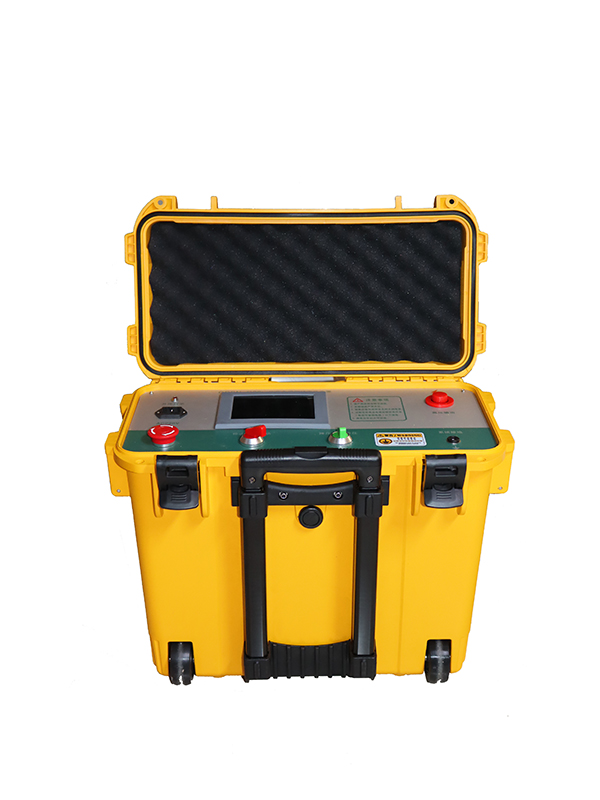

三、一体化高压信号发生器：高压闪络放电暴露故障点的位置

功能特点及设备参数：

1.设备紧凑型设计，软件控制，具有自动升压、稳压功能。

2.智能操作，实时高压动态显示，故障点放电自动指示。

3.系统软件自动判断，具有过流自动保护功能，并及时进行液晶文字提示。

4.工业级 5.6 寸彩色液晶显示，数据显示非常直观。

5.箱体采用高强度工程塑料绝缘材料，操作安全，体积小、重量轻、接线简单。

6.内置高压隔离保护，电容内置，专用组合接地线设计，性能稳定。可连续工作 8 小时以上。

7.工业级防爆便携拉杆机箱，方便用户使用及携带。

8.可选配锂电池供电，无需外接电源方便户外使用。输出电压:负直流 0～32kV， 连续可调。

9.高压闪络放电暴露故障点的位置内置电容:35kV/4uF 脉冲电容冲击能量: ＞2000J。

10.放电频率:最小 3 秒/次。

11.显示方式:工业级 5.6 寸 OLED 高亮彩色液晶屏。

12.显示信息:模拟表盘式实时显示输出高压、柱形条显示预设电压、数字显示工作电流、动态图标指示放电。

13.工作电源:AC220V±10%，50Hz，可外置移动电源工作工作温度:-10℃～50℃； 相对湿度:≤90% ；输出功率:≤1.5kVA。

14.地线规格:专用组合接地线设计，采用一分四方式，完成系统接地包装规格:采用工业级黑色安全防护箱，防护等级 IP67。

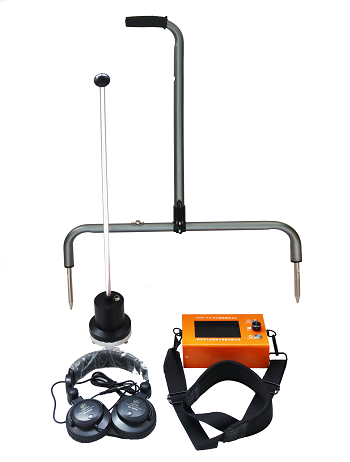

四、多功能精确定点仪：电缆故障位置精确定点。

1. 工作模式：声磁定点模式、跨步电压模式

  2. 工作方法：声磁同步法、跨步电压法、声测法、磁场巡测法

  3. 显示方式：4.3 寸高亮OLED 显示器，分辨率为 480*272

 4. 故障距离：最大检测距离范围为 25m

 5.操作方式：一键式可编程的脉冲编码按键操作

 6. 数据处理：音频波形显示、跨步电压波形显示、故障距离数字显示

 7. 频率范围：100Hz～1500Hz 低通：100～400Hz 带通：150～600Hz 高通：200～1500Hz

 8.音频测试精度：10cm

 9. 音频波形显示：≤15m

 10. 跨步电压灵敏度：0.1mV

 11.电磁强度显示：矩形条显示，数字显示，最大值显示

 12.信号增益：音频增益＞110dB，跨步电压多档位调节

 13.隔离干扰：DC，50Hz

 14.供电方式：内置电池供电

 15. 7.4V 锂电池供电,工作时长：＞6h

 16.具有自动检测脉冲信号功能

 17. 84dB 最大音量限制

 18.设备尺寸; 275×150×215

 19.重 量：2.0kg
