胜利油田水下敷设电缆短路接地故障探测案例(六
时间: 2022-07-04 13:02 浏览次数:
在锯断处向平台方向所测故障波形变电站方向测试,得到这段电缆的长度为 4850m,向平台方向测试,得故障距离为88m

水下敷设电缆短路接地故障探测

一、故障线路情况描述及故障性质诊断

线路名址:胜利油田海底供电电缆  电压等级:35kV
绝缘类型:XLPE绝缘 电缆全长:10426m

电缆敷设示意图


                                                     电缆敷设示意图如图

          电缆敷设示意图如图6-1所示。此电缆为35KV水下敷设的电缆,接头较多,但资料中没有标明具体位置。电缆在运行中发生停电事故,在两端将电缆终端头同其他设备断开后,在变电站内用兆欧表、万用表测量线芯对地的绝缘电阻为:A、C两相为无穷大,B相的接地电阻为20Ω,确诊电缆发生了单相短路接地故障,选择用低压脉冲法测试故障距离。

二、故障测试仪器

三、故障测距与定位过程

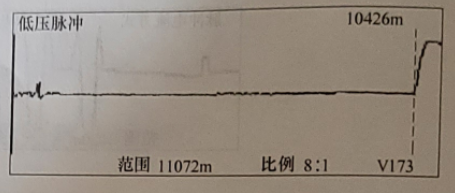

B相对金属护层所测故障波形


                                                  6-2 B相对金属护层所测故障波形

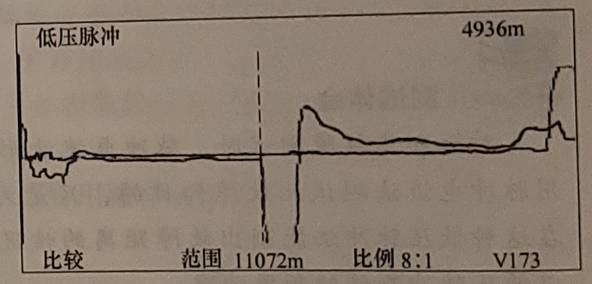

低压脉冲比较波形

                                                           6-3
低压脉冲比较波形

        首先在变电站内,用低压脉冲法通过C相对金属护层进行全长测量,并根据资料校对波速度,调整波速度至173m/μs时,得电缆全长为10426m,测试波形如图6-2所示,和资料基本相符。
        然后通过B相对金属护层进行低压脉冲测量,得故障距离为4936m,测试 范围波形如图6-3所示。将B、C 相分别对金属护层测试的波形进行比较后,确定故障点的距离为4936m,测试波形如图 6-4 所示,从图中可以看出,测试时两个波形增益调节的不一样。
        根据资料描述在4900m附近有中间头,测试人员讨论后认为故障可能是中间头故障。然后到4900m 附近将电缆从水中捞起,找到一个接头,外表看不到任何损坏,认为故障肯定离此不远,但在哪个方向上不知道,为减少测量时间,也为减少接头数量,于是决定把该接头锯开。

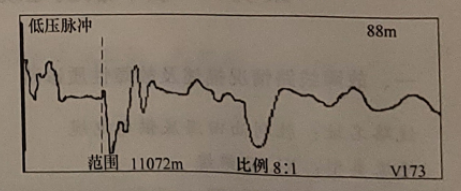

在锯断处向平台方式所测故障波形
6-5
在锯断处向平台方式所测故障波形
从锯断处,通过B相对金属护层向变电站方向测试,得到这段电缆的长度为 4850m,向平台方向测试,得故障距离为88m,测试波形如图 6-5 所示;然后又继续向平台方向打捞,在离锯断处 80m的地方将2号中间接头打捞上来,未发现故障点继续向前打捞,在过2号接头 7.7m 处发现故障损坏点,钢丝铠装已断裂,电缆上有3cmx4cm 的小洞。锯断后对两端电缆线路进行了直流耐压试验,确定合格后,换了一段电缆,做了两个接头,恢复送电。

测试体会:
对于水下电缆,一旦出现故障,应立即进行维修,以防时间过长,水分侵入,引起线芯受潮。锯断电缆后要进行去潮、耐压试验等工作,确保电缆绝缘合格后方能做中间接头,以避免全线贯通后,再给运行带来麻烦。
