此线路在做试验时发现C相泄漏很严重,然后检修人员自己先通过高压信号发生器向电缆中施加脉冲电压

典型电缆接头故障探测案例七

一、故障线路情况描述及故障性质诊断

线路名址:齐鲁石化储运公司 电压等级:10kV
绝缘类型:XLPE绝缘 电缆全长:1730m
        此线路在做试验时发现C相泄漏很严重,然后检修人员自己先通过高压信号发生器向电缆中施加脉冲电压,用脉冲电流方式测试了一段时间,由于对设备不熟悉,没有找到故障点。
专业电缆故障测试技术人员到达现场后,先用兆欧表测试三相对地绝缘电阻为: A、B 相对地∞、C 相对地 10MΩ,诊断此电缆发生了单相高阻接地故障,选择用脉冲电流法测距。同时通过资料获知电缆全长 1730m,分别在158m、418m和1250m处有接头,其他处至少还有一个接头,但地点不明。电缆敷设情况如图 7-1所示。

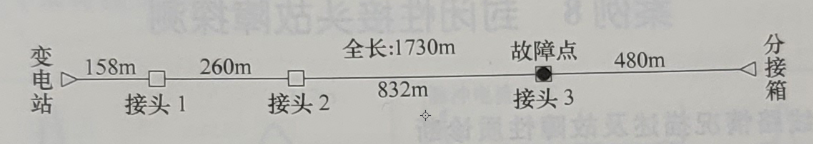

图7-1电缆敷设示意图
                                              图7-1电缆敷设示意图
二、电缆故障测试仪器

三、故障测距与定位过程

       在变电站内,选择172m/μs的波速度,通过A相对金属护层,用低压脉冲法测得电缆全长为1731m,测试波形如图7-2所示, 同时测得1250m处有一接头,波形如图7-2所示。在158m与418m处,接头波形也十分明显,波形图没有记录。
       通过高压信号发生器向C相和金属 护层之间施加高压脉冲信号,用脉冲电 流法测得故障距离为1238m,测试波形如图7-3所示。

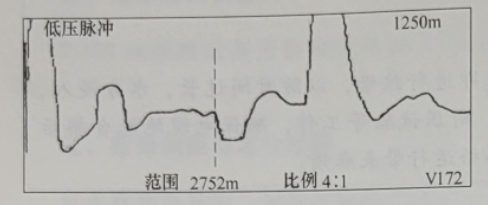

图7-2电缆接头波形

                                                   图7-2电缆接头波形

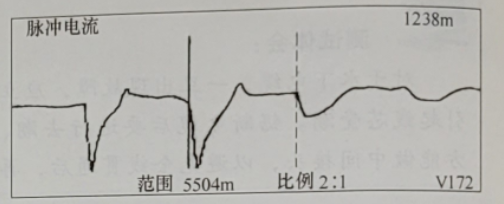

图7-3脉冲电流法测试故障波形

                                          图7-3 脉冲电流法测试故障波形


        因1238m处和1250m处的接头距离差不多,而用脉冲电流法测试时选择的范围较大,为5504m 的范围,在这个范围时,每移动一个光标,所代表的距离为16m,测得距离的误差可能较大。综合分析后,认为故障点应该在1250m的接头处。到该处巡查后发现,该接头在电缆井内,在离电缆井几米外的地方就能听到电缆井内放电的声音,于是确定为接头故障。重做接头后,恢复供电。

测试体会:
这是一个典型的接头故障测试案例。在测得的故障距离和接头距离差不多时,应首先考虑该接头,如果知道接头的具体位置,可以直接到该接头处去定点,这样可以减少工作时间。
