接头反射不明显的电缆故障探测案例(十一)
时间: 2022-07-23 09:39 浏览次数:
供电线路在运行中跳闸后停电 将电缆终端头与两端设备分开后,用兆欧表测量, 发现是电缆线路发生了接地故障。

一、故障线路情况描述及故障性质诊断

       线路名址:上海制皂厂   电压等级:10kV
       绝缘类型:油浸纸绝缘   电缆全长:494m
供电线路在运行中跳闸后停电 将电缆终端头与两端设备分开后,用兆欧表测量, 发现是电缆线路发生了接地故障。
       用兆欧表和万用表测量电缆三相对地绝缘电阻,A相对地为∞,B相对地为12kΩ, C相对地为8,电缆线路发生了单相高阻接地故障。电缆敷设情况如图 11-1所示。

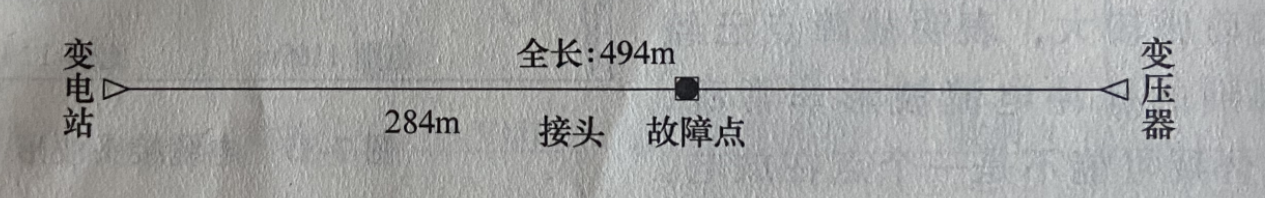

故障电缆敷设示意图

 11-1 电缆敷设情况如图
二、电缆故障测试仪器

三、电缆故障测距与定位过程

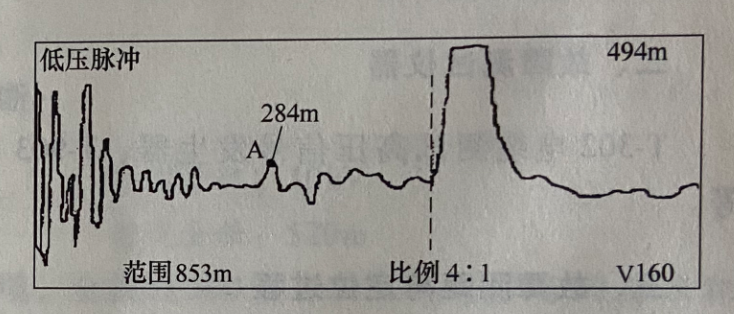

       依据用户提供的资料,全长大概 500m 左右。用低压脉冲法在变电站内通过A相对金属护层进行测试,选择波速度为160m/ps 时,测得图7-38所示波形,得电缆全长为494m。从图7-38 所示的波形上可以看到,在A点上出现一个小正反射,距离是284左右,查资料得知此为中间接头。

11-2 电缆全长波形

11-2 电缆全长波形

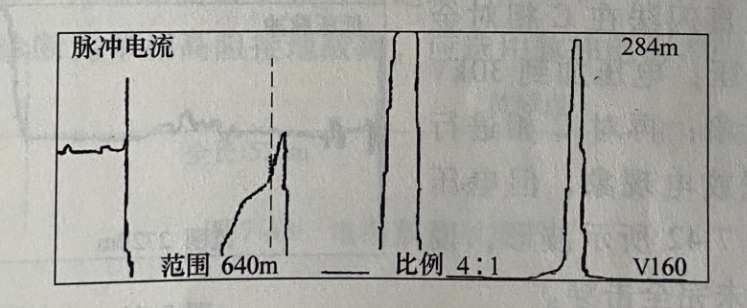

       在变电站端,通过向B相和金属护层之间施加高压脉冲信号,用脉冲电流法测试,得图11-2所示波形,故障距离为284m。测试时,仪器的增益调的有点大,但测得的波形还是比较容易理解的。
       直接携带GDBN-D30电缆故障定仪到280多米的接头处去定点,在地面上能很清楚地听到放电声,挖出电缆中间接头后发现,接头盒已烧穿并形成约3cmx4cm一个洞。

11-3 电缆故障波形
图7-39 电缆故障波形

测试体会:
在分析波形时,不要放过每一个反射脉冲,把测定的反射脉冲的位置和图样资料查对一下,看是否是接头故障。一般来说,接头在整条电缆中是相对薄弱的环节。
