高阻不易击穿的电缆接头故障探测案例（十二）

时间: 2022-07-24 19:04 浏览次数：

对这种加高压有泄漏但不放电的故障，故障点在接头处的可能性很大，依据测距结果找到接头，就能排除故障。

一、故障线路情况描述及故障性质判断

线路名址：上海兆叶公路电压等级：10KV
绝缘类型：XLFE绝缘全长：1473m

该电缆是在电缆沟内敷设的，运行中发生跳闸停电事故，用户根据以往经验先沿线路查询中间接头，结果发现在一个中间接头附近有烧焦气味，打开盖板后，发觉中间接头已烧坏，重新敷设十几米电缆进行更换后，做电缆的预防性试验时，发现电压升至30kV时C相泄漏仍很大。电缆敷设情况如图12-1所示。

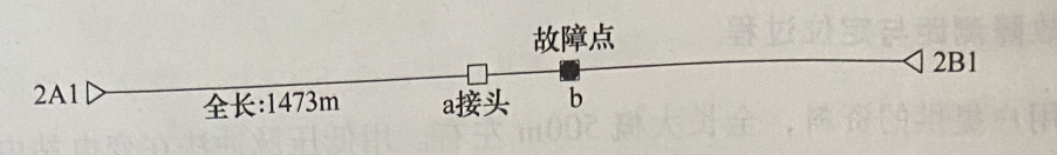

图12-1 电缆敷设示意图

经用兆欧表测量C相对地绝缘电阻为71MΩ，A、B相对地均为∞。判断为电缆发生了单相高阻接地故障。

二、电缆故障测试仪器

GDBN-G60电缆测试高压信号发生器、GDBN-C2000电力电缆故障测距仪、兆欧表、万用表等。

三、故障测距与定位过程

在2A1处用低压脉冲法通过A相对金属护层测得电缆全长为 1473m，测试波形如图 12-2 所示，和资料相符。

图12-2 电缆全长波形

然后用脉冲电流直闪法在C相对金属护层之间加直流电压，电压加到 30kV时，电缆没有放电现象;再对C相进行冲闪测试，偶尔出现放电现象，但电压表摆动很小，得到图12-3所示波形，说明故障电阻很高，尚未完全击穿。

据了解，该电缆为交联聚乙烯绝缘电缆，但护层却是铅包材料，密封性很强，不易受到外力损坏。根据测试经验，电缆可能是某个接头进了潮气，导致了电缆的绝缘下降。

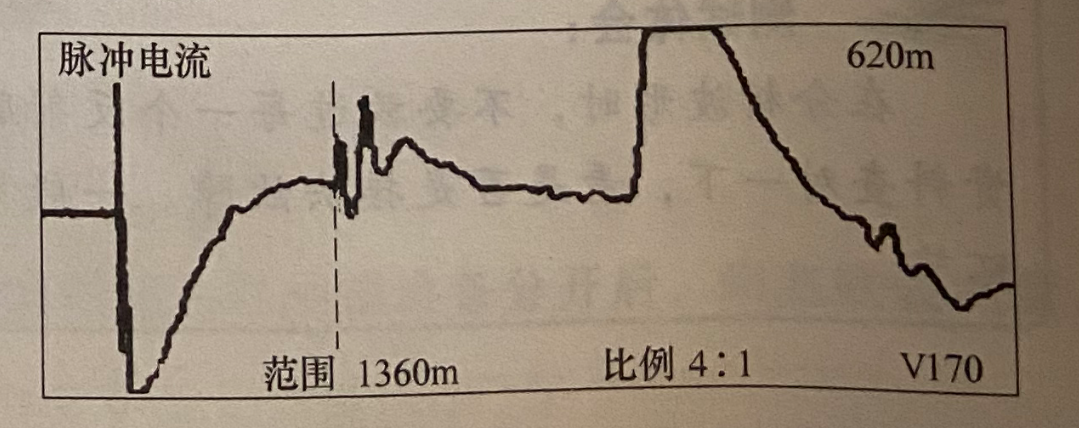

图12-3 电缆测试故障波形

处理这种故障的办法一般有两个: 一是长时间对电缆进行直流耐压，时间一长故障点就会发热，绝缘会继续下降发生击穿放电;二是加大电容的电容量，多次对电缆进行冲击，使电缆击穿放电。考虑到发生器的容量和长时间的直流耐压会伤害电缆的其他地方，同时现场也没有其他电容可用，上述两种方法现场都不能使用。

分析图 12-3 所示的脉冲电流波形，在距 2A1 终端头 620m 附近的某个接头发生故障的可能性比较大，商议后，丈量到 620m，打开盖板，发现 10 多米内有两个中间接头，见图12-1中a、b两接头，用手触摸b接头有点热，打开接头后有水流出。

把接头两端都锯掉一段后，用2500V兆欧表进行绝缘测量，各相都为∞，换一段电缆、做接头、做直流耐压合格后恢复送电。

测试体会:

对这种加高压有泄漏但不放电的故障，故障点在接头处的可能性很大，依据测距结果找到接头，就能排除故障。
