不易续弧的电缆接头故障探测案例（十三）
时间: 2022-07-30 23:12
浏览次数：
电缆线路在运行时发生了接地故障，分开电缆两端同其他设备的连接后，绝缘测试时发现距车间内开关柜1m处被击穿
一、故障线路情况描述及故障性质诊断
线路名址:淄博钢厂 电压等级:6kV
绝缘类型:XLPE 绝缘 电缆全长:795m
电缆线路在运行时发生了接地故障，分开电缆两端同其他设备的连接后，绝缘测试时发现距车间内开关柜1m处被击穿，锯掉这1m电缆后，用兆欧表测试电缆绝缘电阻为:A、C相对地为∞，B相对地为0;用万用表测试B相对地绝缘电阻为20kΩ，诊断电缆仍然存在单相高阻接地故障。电缆敷设情况如图13-1所示。

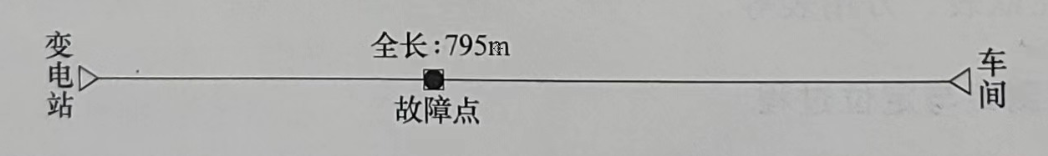

图13-1 电缆敷设示意图
二、电缆故障测试仪器
三、故障测距与定位过程
在变电站，首先用GDBN-C2000 电力电缆故障测距仪的低压脉冲方式，通过A、C相间测得电缆的全长为795m(波形未记录)，和资料基本相符。

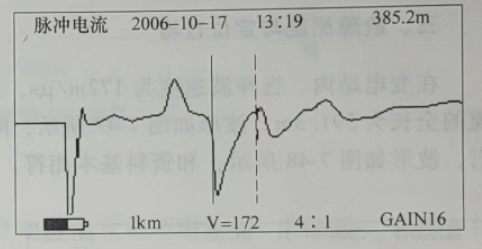

图13-2脉冲电流法测试故障波形
然后将 GDBN-G60电缆测试高压信号发生器和GDBN-DC2000二次脉冲信号耦合器与电缆故障相连接后，用GDBN-C2000 电力电缆故障测距仪的二次脉冲方式测试B相的故障距离。但测试中发现，故障点不能续弧，无法得到二次脉冲波形。
图13-2脉冲电流法测试故障波形
将高压信号发生器旋至周期放电方式，携带GDBN-D30电缆故障定点仪到380多米处定点时发现，该处是一电缆接头，接头处因外界施工而被裸露在外，接头内正在放电，放电声是一种持续的劈劈啪啪的声音，不是梆梆的声音，说明放电不是很充分，提高冲击电压后仍然如此。可能是因外界施工电缆被扯动，接头内部受伤所致。重新制作接头后恢复供电。
测试体会:
虽说接地电阻 20kΩ属于高阻故障，但因故障点放电不充分或放电产生的弧光迅速熄灭，无法续弧，使得此高阻故障不能用二次脉冲法测试，应选用脉冲电流法测试该故障的故障距离。故障点在接头处和故障点处浸在水里时，常发生这种情况。
