不易击穿放电的电缆故障探测案例(十八)
时间: 2022-08-10 23:03 浏览次数:
电缆运行中发生电缆线路跳闸事故,线路中有两个中间接头(位置不详),用兆欧表测量各相对地绝缘电阻为:A相90MΩ,B相10MΩ,C相10MΩ,诊断此电缆发生了多相高阻接地故障
一、故障线路情况描述及故障性质诊断

        线路名址:上海虹桥机场 电压等级:10kV
        绝缘类型:油浸纸绝缘 电缆全长:584m
        运行中发生电缆线路跳闸事故,线路中有两个中间接头(位置不详),用兆欧表测量各相对地绝缘电阻为:A相90MΩ,B相10MΩ,C相10MΩ,诊断此电缆发生了多相高阻接地故障,应选择脉冲电流法测距。电缆敷设情况如图 18-1所示。

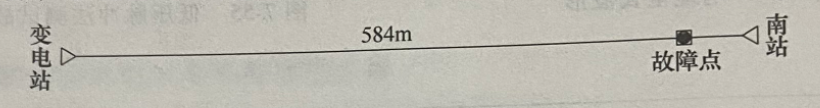

18-1 电缆敷设示意图

图18-1电缆敷设示意图

二、电缆故障测试仪器

三、故障测距与定位过程

        在变电站端,用低压脉冲方式测电缆全长,A、B、C相对地的低压脉冲反射波形都很相似,波形如图 7-59 所示,测得电缆全长为584m。
然后用脉冲电流冲闪法通过B相对金属护层测试,脉冲电压在25kV以下时,故障点不正常放电,所得波形很乱,不好理解;当把脉冲电压加到25kV以上时,故障点放电,得到图18-3、图18-4所示波形,其中图18-3所示波形是在耦合器极性接反情况下测得的,从两个波形图上可以看出波形虽然可以分析了,但仍然很乱;然后在B、C相间施加高压脉冲,得到图 18-5 所示波形,这时波形简单多了,确定故障点在距离变电站556m 处,离南站 28m。

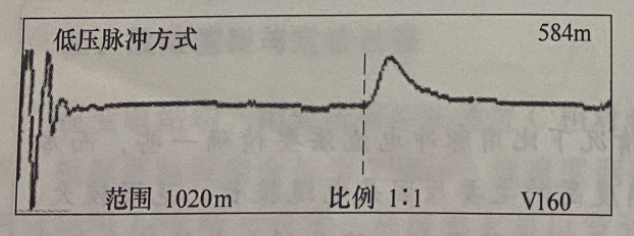

图18-2 电缆全长波形

图18-2 电缆全长波形

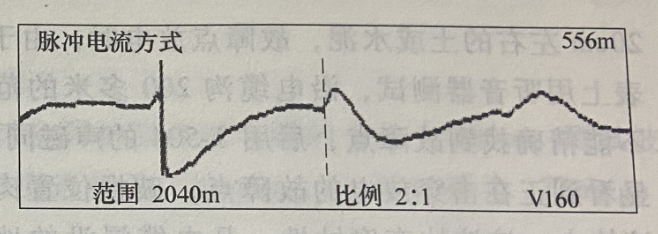

 图18-3脉冲电流法测试B相故障波形

图18-3脉冲电流法测试B
相故障波形(耦合器接反)

        故障点正好在机场跑道边缘上,电缆路径的地面上浇注了两层比较厚的水泥,由于振动面积比较大,用听音器声测时,在其周围8m范围内声音都很大,无法确定故障点的具体位置,后来用GDBN-D30的声磁同步法定点,找到了声磁时间差最小的点,但用户考虑到开挖困难,没把故障点挖开,而是绕过跑道重新敷设了一段电缆。

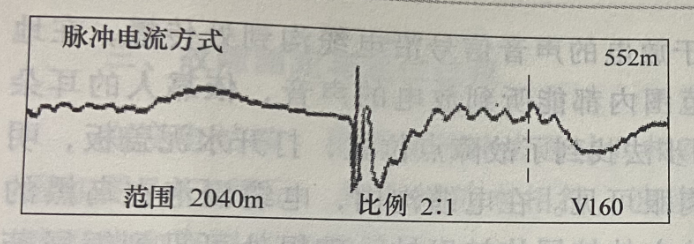

图18-4 脉冲电流法测试C相故障波形

图18-4 脉冲电流法测试C相故障波形(延时45μs)

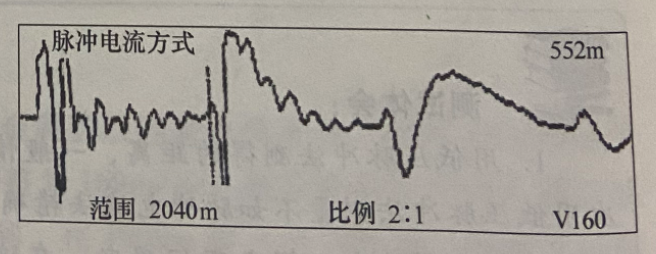

图18-5 脉冲电流法测试B、C相间故障波形


图18-5 脉冲电流法测试B、C相间故障波形(延时30μs)


测试体会:
在测多相对地故障时,如果通过相对金属护层测得的波形太乱,不好分析,可在绝缘较低的两相之间加高压脉冲进行故障测距,得到的波形可能会好分析一些。
