故障点在电缆沟内的电缆故障探测案例(十九)
时间: 2022-08-13 20:42 浏览次数:
该电缆运行中发生供电中断事故,用兆欧表测量各相对地绝缘电阻为:A相对地250kΩ,B相对地500kΩ,C相对地∞,诊断为多相高阻接地故障,应选用脉冲电流法测量电缆的故障距离。
一、故障线路情况描述及故障性质诊断

       线路名址:上海1号分变   电压等级:10kV
      绝缘类型:XLPE绝缘       电缆全长:918m
该电缆运行中发生供电中断事故,用兆欧表测量各相对地绝缘电阻为:A相对地250kΩ,B相对地500kΩ,C相对地∞,诊断为多相高阻接地故障,应选用脉冲电流法测量电缆的故障距离。电缆敷设情况如图19-1 所示。

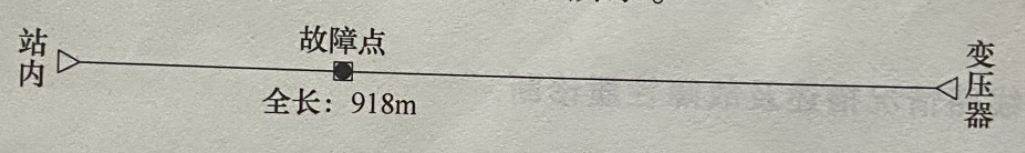

图19-1 电缆敷设示意图

图19-1 电缆敷设示意图

二、电缆故障测试仪器

三、电缆故障测距与定位过程

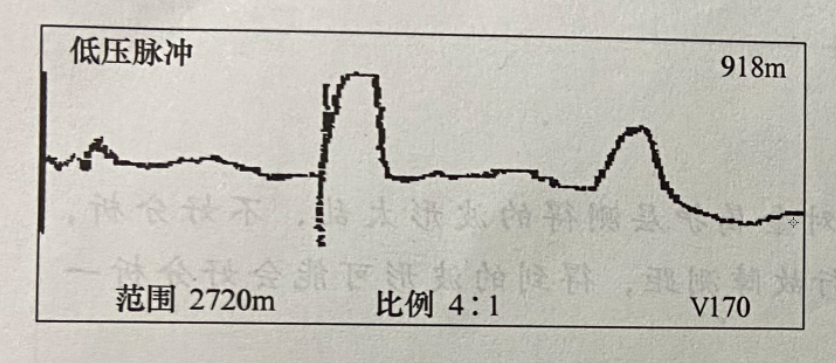

       在变压器端,先用低压脉冲法通过C相对金属护层测得电缆的全长为 918m,波形如图 19-2所示,和资料相符。

图19-2电缆全长波形

图19-2电缆全长波形

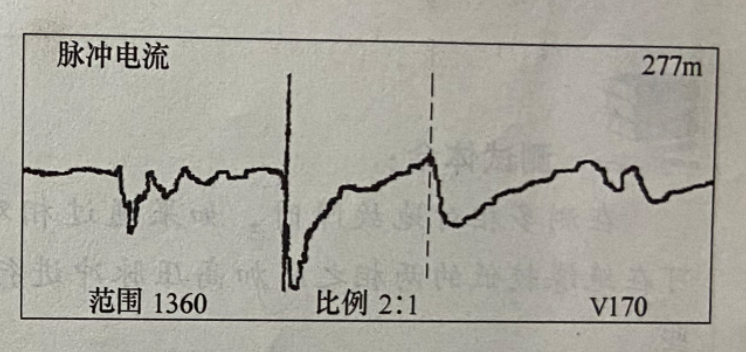

       然后用高压信号发生器向A相和金属护层之间施加高压脉冲,采用脉冲电流法测试,得脉冲电流波形如图19-3所示,测得故障距离为277m。

图19-3 电缆故障波形

图19-3 电缆故障波形

        到277m左右的位置定点时发现,电缆是在电20cm 左右的土或水泥,故障点放电时,由于放电的声音信号沿电缆沟到处传播,在地表上用听音器测试,沿电缆沟200多米的范围内都能听到放电的声音,依靠人的耳朵不能精确找到故障点,后用GDBN-D30电缆故障定点仪的声磁同步法找到了故障点位置,打开水泥盖板,明显看到正在击穿放电的故障点,破损位置肉眼可见。在电缆沟内,电缆浸泡在乌黑的液体中,该液体有腐蚀性,凡电缆浸没的地方外护层均被腐蚀,破损处可见到铜屏蔽部分,内护层(绝缘层)也同样受到了腐蚀。


测试体会:
故障点在电缆沟内时,放电声音沿电缆沟传播,在地面上很长一段范围内都能听到放电的声音,但声音振动的能量会沿最近的电缆托梁传到大地上,用声磁同步法可以精确找到故障点。
