多相多点的电缆接地故障探测案例(二十)
时间: 2022-08-16 08:47 浏览次数:
一、故障线路情况描述及故障性质诊断 线路名址:吴淞化工厂 电压等级:10kV 绝缘类型:XLPE绝缘 电缆全长:395m 电缆在做预防性直流耐压试验时,A、C相泄漏电流升高并分别击穿,形成高阻
一、故障线路情况描述及故障性质诊断

       线路名址:吴淞化工厂    电压等级:10kV
       绝缘类型:XLPE绝缘     电缆全长:395m
       电缆在做预防性直流耐压试验时,A、C相泄漏电流升高并分别击穿,形成高阻接地故障,B相未做试验。经兆欧表测试绝缘电阻,A相对地为4MΩ,C 相对地为50,MQ.B相对地为∞。电缆敷设情况如图20-1所示。

图20-1电缆敷设示意图

图20-1电缆敷设示意图
二、电缆故障测试仪器

三、电缆故障测距与定位过程

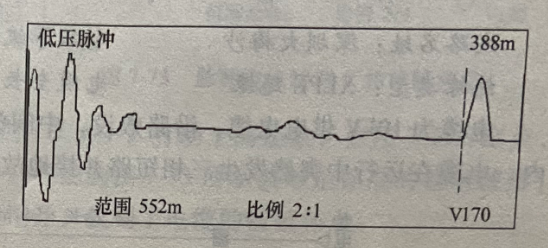

       在变电站端,用低压脉冲法通过B相对金属护层测试电缆的全长为388m,测试波形如图 7-67 所示,和资料基本相符,波速度选择为170m/μs,如果选择为172m/μs,就可能和资料完全相符了。

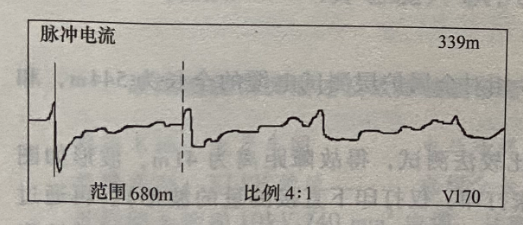

       用高压信号发生器向A相和金属护层之间施加高压脉冲,通过GDBN-C1000 电力电缆故障测试仪测得脉冲电流冲闪波形,如图20-2所示,故障距离为339m。

图20-2电缆全长波形

图20-2电缆全长波形


        用GDBN-D10声磁数显静噪定点仪的声磁同步法到距锅炉房60m的地方去定点,该处电缆埋设在锅 炉房边,周围环境噪声很大,而且埋设深度在1.3m以上,用听声音的方法定点很费力,根本听不到放电声,但通过用眼睛看声音波形的声磁同步法,轻松找到声磁时间差为11x0.2ms的地方为故障点,挖开后,发现电缆由于受到周围土壤的腐蚀,故障点处电缆的外护层破损,锯断后,排除了A相故障。

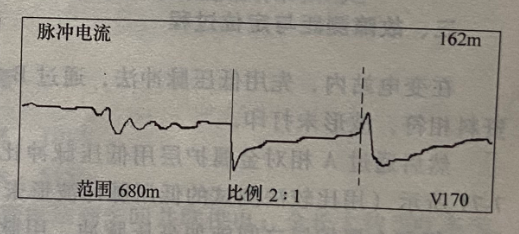

        再用兆欧表向两端测试,发现C相向变电站方向绝缘仍不好(A相已排除),又到变电站内通过C相对金属护层用脉冲电流法测量了一次,得到图20-4所示波形,故障点在162m位置上。


图20-3脉冲电流法测试A相故障波形

图20-3脉冲电流法测试A相故障波形



图20-4 脉冲电流法测试B相故障波形

图20-4 脉冲电流法测试B相故障波形

        用GDBN-D10声磁数显静噪定点仪到162m左右位置处定点,很快找到故障点,确认后挖出电缆,发现在电缆本体上有外力损坏痕迹,锯断后,进行去潮试验,重新制作中间接头,经直流耐压试验合格后,投入运行。

测试体会:
1.找到故障点把电缆锯断后,一定要用兆欧表对电缆的绝缘重新测量一遍,以防存在多个故障点。
2.做直流耐压试验时,在两相已闪络击穿的情况下,第三相就不必再加压试验了,这样有利于测量校正波速度和用其他方法测试故障距离。
