双电缆并联供电双故障点的故障探测案例(二十
时间: 2022-08-19 22:02 浏览次数:
电缆的故障点如果在铁管内或在铁板下时,因磁场信号被屏蔽,仪器将接收不到脉冲磁场信号,这时不能用声磁同步法定点。同时电缆的故障点如果在览沟或PVC 管内时,故障点放电产生
一、故障线路情况描述及故障性质诊断

        线路名址:生产车间    电压等级:10kV
        绝缘类型:XLPE绝缘  电缆全长:515m
        此线路为两根10kV240mm电缆,从变电站到车间并联供电;全长大约500多米,400m处有一接头;前400多米在电缆沟内,后100多米为直埋敷设;埋深0.5~1m不等,电缆沟很窄,共有十多根电缆相互积压在一起;电缆敷设情况如图 22-1所示。

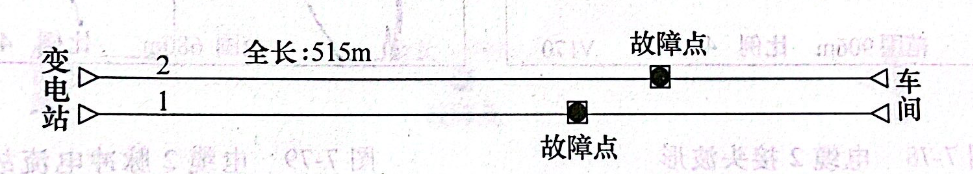

图22-1 电缆敷设示意图

图22-1 电缆敷设示意图

       用兆欧表测试绝缘电阻知:第一根电缆(电缆1)C相对地05,第二根电缆(电缆2)B相对地4MΩ,其他均为∞,最后确诊两根电缆都发生了单相高阻接地故障。

二、电缆故障测试仪器

         GDBN-G60一体化电缆测试高压电源 、GDBN-C1000 电力电缆故障测试仪GDBN-D10声磁数显静噪定点仪 、500V兆欧表等。

三、故障测距与定位过程

       在变电站端,对电缆1用低压脉冲法通过A相对金属护层测试,得到图22-1所示波形,其全长为513m。因是高阻故障,低压脉冲法测不出故障距离。

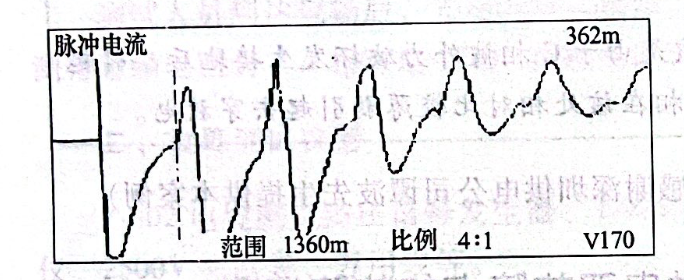

       然后用脉冲电流法通过向C相和金属护层之间施加高压脉冲进行测试,得到图22-3所示波形,故障距离为362m。
       362m处是在电缆沟内,到该处后打开盖板听到明显的放电声并看到电缆1上有一个洞,为开放性的电缆本体击穿故障。

图22-2电缆1全长波形

图22-2电缆1全长波形

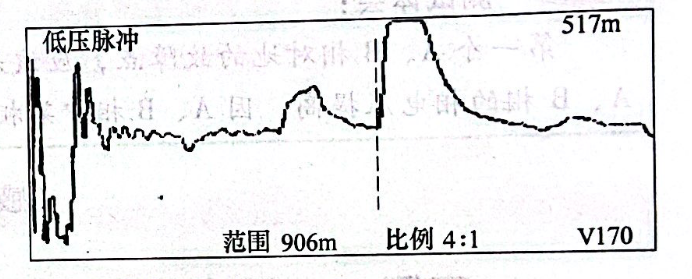

       在变电站端,对电缆2进行测试,通过C相对金属护层之间用低压脉冲法测试,得到图22-3 图22-4所示波形,电缆2的全长为517m,在415m处有一接头。

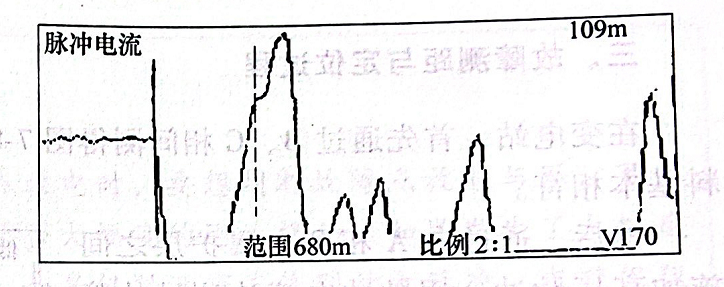

图22-3电缆1脉冲电流故障波形

图22-3电缆1脉冲电流故障波形

图22-4电缆2全长波形
图22-4电缆2全长波形

       然后通过向B相和金属护层之间施加高压脉冲,用脉冲电流法进行测试,得到图22-6所示波形,故障距离为412m,和接头距离415m很接近,分析后认为故障点可能就在此接头处。

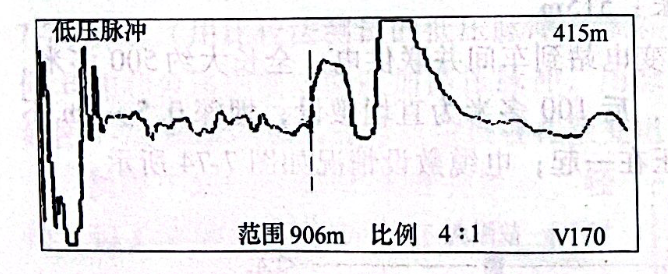

图22-5电缆2接头波形

图22-5电缆2接头波形

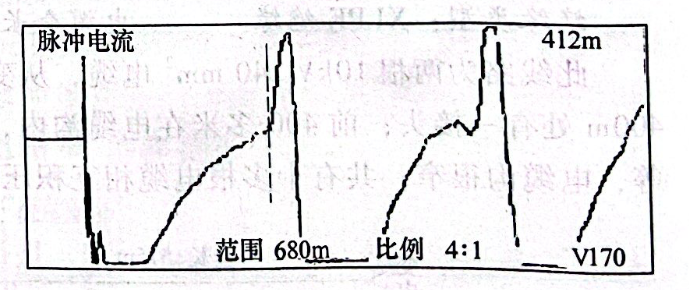

图22-6 电缆2脉冲电流故障波形

图22-6 电缆2脉冲电流故障波形

       从400m处到车间这段电缆为直埋敷设,用GDBN-D10声磁数显静噪定点仪到接头处进行定点时发现,仪器在该处根本就收不到脉冲磁场信号,不能用声磁同步法定点;通过耳机也听不到故障点的放电声音,不敢确定故障点就在该处。
       然后又到车间端,重新对电缆2进行测试,通过向B相和金属护层之间施加高压脉冲,用脉冲电流法测得图22-7所示波形,从波形图上可以看到故障波形很乱,好故障放电不太充分,但高压信号发生器的电压表指针回摆很大,说明故障点充分放电了。根据经验,这种放电波形表明故障点应该在接头处。
       然而再到接头处去定点,仍然没有磁场和声音信号,于是决定把电缆接头挖出;挖开电缆后发现,电缆被一个大铁板盖住,掀开铁板后看到铁板下盖有一小段电缆沟,电缆接头就在沟内,为冷缩头;把接头打开后,看到在接头的根部靠近变电站方向上有放电痕迹,为封闭性的电缆接头故障。

图22-7车间端测电缆2脉冲电流故障波形

图22-7车间端测电缆2脉冲电流故障波形



测试体会:
1.电缆的故障点如果在铁管内或在铁板下时,因磁场信号被屏蔽,仪器将接收不到脉冲磁场信号,这时不能用声磁同步法定点。同时电缆的故障点如果在览沟或PVC 管内时,故障点放电产生的声音信号不能以振动的形式传播到大地面,仪器也接收不到声音信号。
2.在故障点已经充分放电,而得不到比较规则的脉冲电流波形时,表明故障点可能在接头处。
