长放电延时的电缆故障探测案例(二十三)
时间: 2022-08-21 08:49 浏览次数:
GDBN-G60电缆测试高压信号发生器、GDBN-C2000电缆故障测试仪、GDBN-D30电缆故障定点仪、兆欧表、万用表等。
一、故障线路情况描述及故障性质诊断

       线路名址:华为专线     电压等级:10kV
       绝缘类型:XLPE绝缘   电缆全长:680m
      电缆为10kV供电电缆,沿路直埋敷设,中间没有接头。电缆在运行中发生接地故障。电缆敷设情况如图23-1所示。

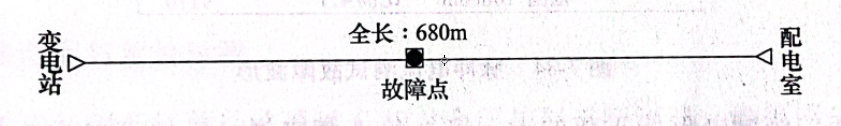

 图23-1电缆敷设示意图

图23-1电缆敷设示意图

      测试人员到达现场后,用数字式兆欧表测试三相对地绝缘电阻为:A相对地15kΩ, B相对地250MΩ,C相对地1500MΩ,确诊为多相高阻接地故障。

二、电缆故障测试仪器

     GDBN-G60电缆测试高压信号发生器GDBN-C2000电缆故障测试仪GDBN-D30电缆故障定点仪、兆欧表、万用表等。

三、电缆故障测距与定位过程

        在变电站,首先通过B、C相间测得图 7-82所示波形,电缆的全长为680m,和资料基本相符。
        然后,通过向A相和金属护层之间施加高压脉冲,用脉冲电流法测试故障距离,在脉冲电压 25kV 时,测得图 23-2所示波形,从波形图上可以看到,这是一个全长多次反射的波形,故障点好像没有放电。但从G60电缆测试高压信号发生器的电压表指针可以看出,指针迅速回摆,说明故障点已经放电。考虑到故障点放电所需的延时可能较长,故障点放电产生的脉冲信号,仪器没有采集到。测试时,需要调整放电延时。

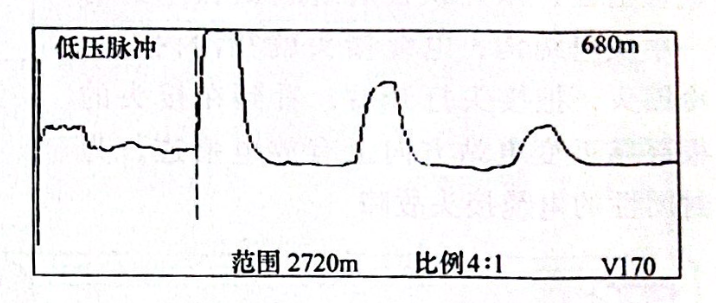

图23-2电缆全长波形

图 23-2 电缆全长波形


       把GDBN-C2000电缆故障测试仪的放电延时调至50μs时,得到脉冲电流波形,如图23-4所示,测得故障距离为272m。因范围较大,这个数据可能有一定的误差。

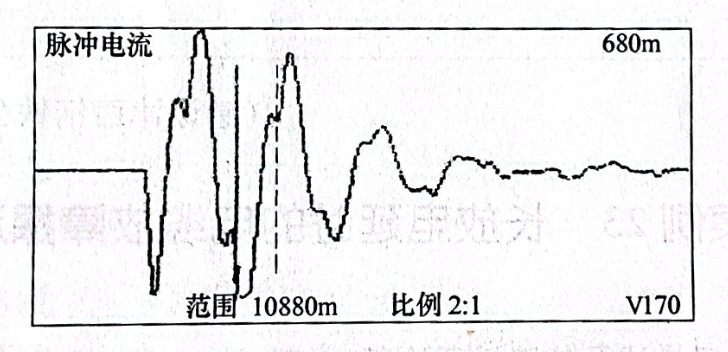

图23-3没采集到放电脉冲的脉冲电流波形

图23-3没采集到放电脉冲的脉冲电流波形

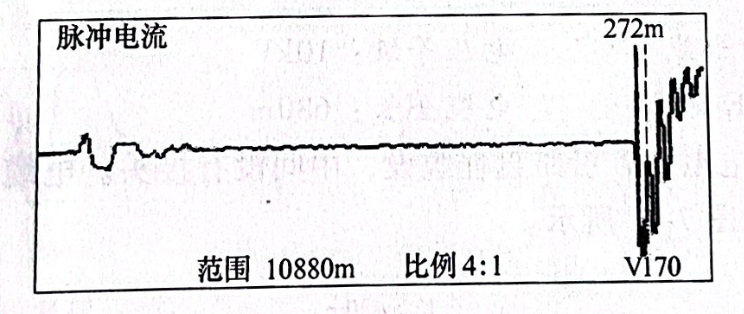

图23-4脉冲电流测试故障波形

图23-4脉冲电流测试故障波形

       由于C相的绝缘电阻是A相的十万倍,对A相来说,C相可以当作好相。于是把 C相作为测试联络线,用低压电桥法测得A相的故障距离为290m,和脉冲电流法测试的距离基本相符。
      携带GDBN-D30电缆故障定点仪到280m左右去定点,找到了声磁时间差最小的点(12*0.2ms)。开挖后,发现有5条电缆并排在一起,虽然能听到放电声音,但却看不到开放性的故障点,于是把沟内的干沙土均匀地撒在5条电缆上,很容易就找到了沙土随放电振动的地方。该故障为封闭性故障,剥开电缆后,发现电缆线芯绝缘上有一被击穿的如黄豆大小的圆孔。

测试体会:
       在向电缆中施加高压脉冲使故障点放电时,要想判断故障点的放电与否,可以看高压信号发生器的电压表或电流表是否大幅度的迅速摆动,如果发生了大幅度的摆动,则表明故障点放电了。此时,如果仪器没有收集到放电脉冲,在确保仪器没有问题的情况下,则可能是碰到了长放电延时的故障,需调整仪器的放电延长时间,再采集放电波形。
