多相高阻接地封闭性故障探测案例(二十六)
时间: 2022-08-27 21:19 浏览次数:
此线路在运行中发生接地跳闸事故,用兆欧表测试三相对地绝缘电阻为:A相对地∞,B相对地5MΩ,C相对地1MΩ,诊断该电缆发生了多相高阻接地故障
一、故障线路情况描述及故障性质诊断

       线路名址:齐鲁石化炼油厂 电压等级:6kV
       绝缘类型:XLPE绝缘 电缆全长:360m
       此线路在运行中发生接地跳闸事故,用兆欧表测试三相对地绝缘电阻为:A相对地∞,B相对地5MΩ,C相对地1MΩ,诊断该电缆发生了多相高阻接地故障,选择用脉冲电流法测量故障距离。电缆敷设情况如图26-1所示。

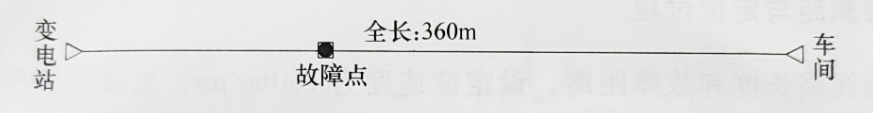

图26-1 电缆敷设示意图

图26-1电缆敷设示意图


二、电缆故障测试仪器

三、电缆故障测距与定位过程

       在变电站端,先用GDBN-C1000 通过A相对金属护层测试电缆的全长,选择波速度为170m/μs,测得全长为360m,和资料相符。
       然后通过C相对金属护层,用脉冲电流法测试电缆的故障距离。当把高压信号生器的电压升至8kV时,放电后所得的脉冲电流波形比较乱,不典型。当把电压升12kV时,得到典型的放电波形,如图7-95 所示,从波形图可以得到电缆的故障距离97m。
       携带GDBN-D10声磁数显静噪定点仪到大概100m 处去定点,在左右20m范围内,没有找到故障点。把高压信号发生器的脉冲电压升至15kV后,在100m处,采集到了故障点放电的声音波形,波形幅值很小,移动探头到1m外,声音波形就采集不到了。在1m范围内移动探头,最后找到声磁时间差为11x0.2ms的点为时间差最小的点,确定为故障点的位置。由于放电声音太小,故障定点的过程中,通过耳机根本听不到故障点放电的声音。

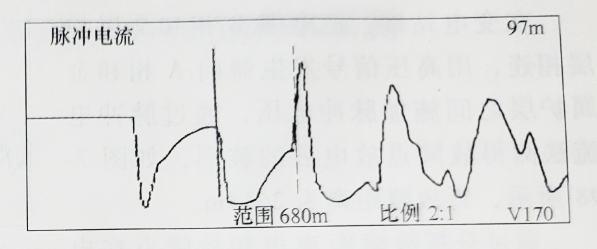

图26-2 脉冲电流法测故障波形

图26-2 脉冲电流法测故障波形
        挖出电缆后,在电缆的外表没有发现明显的损伤。重新向电缆施加高压脉冲信号后,能明显听到放电的声音,用干砂土撒到电缆表面,从沙土振落的点看到了放电的位置,本故障为封闭性的故障。

测试体会:
由于放电的声音被电缆外护层封住,封闭性故障点放电的声音很难传出来,定点时需通过尽量增加电容或提高电压的方式,提高放电的声音强度,用声磁同步法查找故障点。这时仅通过听声的方式一般很难查找到封闭性故障点的位置。

对于此类封闭性电缆故障的探测和定点,推荐采用带波形显示的多功能精确定点仪
