路径资料记录错误的电缆故障探测案例(二十七
时间: 2022-08-31 21:48 浏览次数:
电缆线路在运行中发生接地故障,用兆欧表测试三相对地绝缘电阻为:A、B相对地0.5MΩ,C相对地∞,诊断该电缆发生了多相高阻接地故障
一、故障线路情况描述及故障性质诊断

       线路名称:呼和浩特新城区  电压等级:10kV
       绝缘类型:XLPE绝缘 电缆全长:3000m
       电缆线路在运行中发生接地故障,用兆欧表测试三相对地绝缘电阻为:A、B相对地0.5MΩ,C相对地∞,诊断该电缆发生了多相高阻接地故障,选择用脉冲电流法测试电缆的故障距离。线路中有多个接头,由干资料缺失,接头的距离与位置不明。电缆敷设情况如图27-1所示。

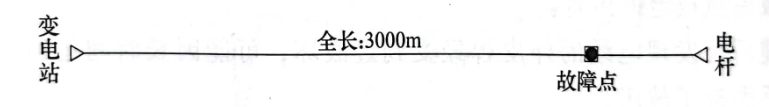

图27-1 电缆敷设示意图

图27-1 电缆敷设示意图

二、电缆故障测试仪器

三、电缆故障测距与定位过程

      在变电站端,先通过C相对金属护层,用低压脉冲法测试电缆的全长,在调整波速度至171m/us时,测得图27-2所示波形,电缆全长为3009m,和资料基本相符。

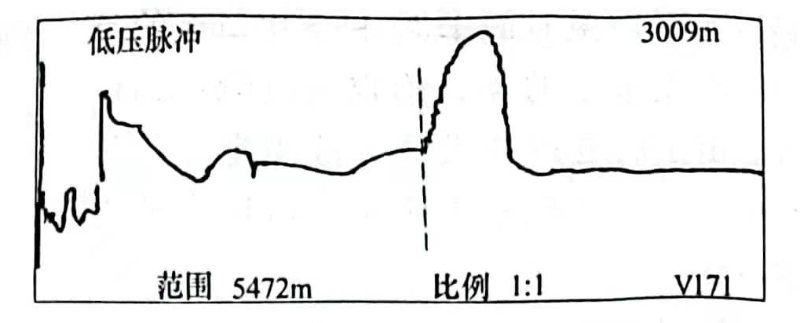

图27-2 电缆全长波形
图27-2 电缆全长波形


     在变电站端,把电缆B相和金属护相连,用高压信号发生器向A相和金属护层之间施加脉冲电压,通过脉冲电流法测得故障点放电后的波形,如图27-3所示,得故障距离为2644m。

图27-3 变电站端测脉冲电流故障波形
图27-3 变电站端测脉冲电流故障波形

通过分析故障距离得知故障点在电线杆一测。考虑到测试时范围太大,由此得到的故障距离的误差也可能会比较大,于是决定到电线杆处再测。在电线杆端,测得图27-4所示的故障点放电的脉冲电流波形,得故障距离为353m。

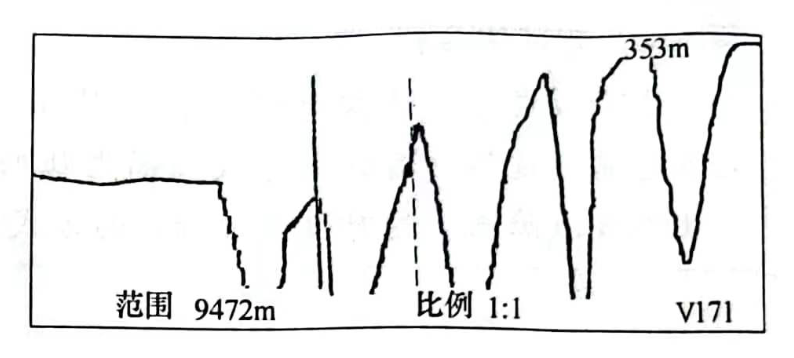

图27-4 电杆端脉冲电流故障波形
图27-4电杆端测脉冲电流故障波形

      根据用户提供的路径,携带GDBN-D30电缆故障定点仪到350m附近去定点,发现仪器根本收不到脉冲磁场信号。回到测试端,到电杆附近测试,仍然收不到脉冲磁场信号。这时才发现。电缆的两端没有接工作地,在测试端把电缆的金属护层同工作地连接后,仪器收到了脉冲磁场信号。
重新携带GDBN-D30电缆故障定点仪到用户提供的350m附近去定点,发现仪器仍然收不到脉冲磁场信号。于是回到测试端,用脉冲磁场正负法查找电缆的路径,测得电缆的路径和用户提供的路径偏差很大,到350m附近时,仪器收到了故障点放电的声音波形,同时通过耳机也听到了故障点放电的声音。
     挖开电缆后,发现电缆的外皮曾经受到过破坏,可能因长时间运行,接地电流逐渐增大,最后引起了故障。

测试体会:
1.测试时不能盲目地相信资料提供的路径。
4 故障定点时,应首先在离测试端 20m 外的地方测试一下,看定点仪能否收到脉冲磁场信号,如接收不到,就调整接地线,使其能够接收到磁场信号。否则将可能会浪费测试人员的精力,耽误故障修复时间。
