海底超长电缆的故障探测案例(二十九)
时间: 2022-09-06 22:09 浏览次数:
此电缆是霞浦金鸡岛-西洋岛的跨海电缆,全长12044m,共有中间接头约10个左右。其电缆在东海海域约11744m,上霞浦金鸡岛岸约为200m,上西洋岛岸约为100m。
一、故障线路情况描述及故障性质诊断

       线路名称:福建霞浦金鸡岛-西洋岛   电压等级:10kV
       电缆规格:油浸纸绝缘                     电缆全长:12000m
       此电缆是霞浦金鸡岛-西洋岛的跨海电缆,全长12044m,共有中间接头约10个左右。其电缆在东海海域约11744m,上霞浦金鸡岛岸约为200m,上西洋岛岸约为100m。电缆敷设情况如图29-1所示。用兆欧表与万用表测试电缆的三相对地及相间绝缘电阻为:A相对地3kΩ,B相对地2kΩ,C相对地3kΩ,A相对B相40,B相对C相200 A相对C相40Ω,诊断为多相接地低阻短路故障。


 图29-1电缆敷设示意图

图29-1电缆敷设示意图

二、电缆故障测试仪器

三、电缆故障测距与定位过程

       在金鸡岛,通过A相对地,用GDBN-C2000测得电缆全长为12044.8m,和资料基本相符,皮形如图29-2多可能是反射),通过各相对地及各相间测得的波形均看不到短路波形存在,波形未记录。
 GDBN-G60GDBN-C2000配合,采用脉冲电流法测得B相的故障距离为7564.8m,如图29-3所示。
       从西洋岛往金鸡岛方向测,B相对地电阻为1kΩ,用T-905的低压脉冲方式测得故障距离为4480m,波形未记录。
      由于两端测得的故障距离相加正好等于电缆全长,因此故障点应该在从西洋岛往金鸡岛方向的4400~4500m之间。


图29-2 电缆全长波形

图29-2 电缆全长波形

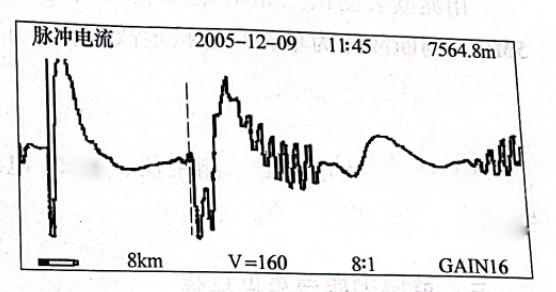

图29-3脉冲电流测故障波形

图29-3脉冲电流测故障波形

       用 GDBN-G60向A相和金属护层之间施加周期性的高压脉冲信号,在距西洋岛4400~4500m之间,把100m的电缆有序捞出放在船上,把GDBN-D30电缆故障定点仪的探头放到电缆上,对故障点进行定点。随着GDBN-D30电缆故障定点仪接收到的声音信号逐渐增强与声磁时间差的逐渐减小,离电缆故障点越来越近,最后找到了故障点。电缆的外钢丝、麻绳、外护套均没有破损,属于本体故障。

测试分析:
1.从两个波形图可以看到,波形中有许多毛刺,不能确定是仪器原因、测量范围太大的原因,还是电缆接头反射的原因,在范围较小时没有上述情况。
2.虽然本电缆发生了相间低阻故障,但在金鸡岛通过相间测试时却不能得到低阻反射波形,分析原因可能是距离太长、范围太大引起的。
