外界环境较嘈杂的电缆故障探测案例(二十八)
时间: 2022-09-04 08:20 浏览次数:
定点时当不能确定故障点发出放电声音时,可以到电缆裸露的地方(离开高压信号发生器),直接把探头放在电缆上,通过耳机听电缆中是否有故障点的放电声音存在
一、故障线路情况描述及故障性质诊断

       线路名址:厦门莲俊线 电压等级:10kV
       绝缘类型:XLPE绝缘 电缆全长:1500m
       此线路在运行中发生接地故障,用兆欧表测试三相对地电阻为:A相对地,B相对地1.5MΩ,C相对地2M,诊断该电缆发生了多相高阻接地故障,选择用脉冲电流法测距。电缆敷设情况如图28-1所示。

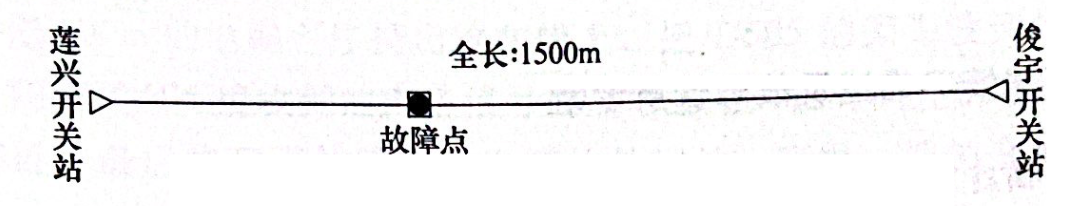

图28-1电缆敷设示意图

图28-1电缆敷设示意图

二、电缆故障测试仪器

三、电缆故障测距与定位过程
       选择波速度为170m/μs,在莲兴站通过A相对地用低压脉冲法测得电缆全长为1500m,波形图未记录。
       通过向B相和金属护层之间施加高压脉冲,升高电压至15kV,放电后,用GDBN-C1000 电力电缆故障测试仪的脉冲电流法测得故障距离为527m,如图 28-2所示。

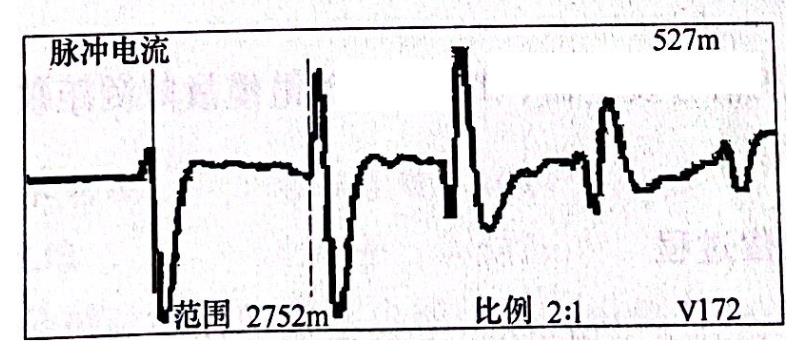

图28-2脉冲电流故障波形
图28-2脉冲电流故障波形
       携带GDBN-D10声磁数显静噪定点仪 到500多米处去定点。由于测试环境恶劣,汽车来往噪声大、野外风大草多,给定点带来一定的困难,曾经一度怀疑故障点是否发出了放电声。过程中曾到对端电缆裸露的地方,把探头放到电缆上,通过耳机听到了明显的放电声,确认故障点肯定已放电并发出了放电声音。又回到了500多米处,移动探头仔细定点,收到了声音波形信号,并找到了声磁延时最小的点(5x0.2ms),同时用耳机监听放电的声音强度,证明故障点就在此处。

测试体会:
       定点时当不能确定故障点发出放电声音时,可以到电缆裸露的地方(离开高压信号发生器),直接把探头放在电缆上,通过耳机听电缆中是否有故障点的放电声音存在。
