放电后绝缘恢复的低压电缆故障探测案例
时间: 2022-10-15 10:28
浏览次数：
.当某一故障相不容易放电时，可选择对其他故障相进行加压击穿放电;对于低压电缆，由于绝缘层比较薄，放电电压不能过高，放电不充分是常见的事
一、故障线路情况描述及故障性质诊断
线路名址:上海煤气厂 电压等级:380V
绝缘类型:油浸纸绝缘 电缆全长:185m
该电缆已投运几十年，运行中发生故障并中断供电。将电缆线路两端终端头同其他设备断开后，经对地绝缘测量:A相500Ω，B相2kΩ，C 相 20kΩ，零相1kΩ，判电缆发生了多相对地故障。电缆敷设情况如图 2-14所示。

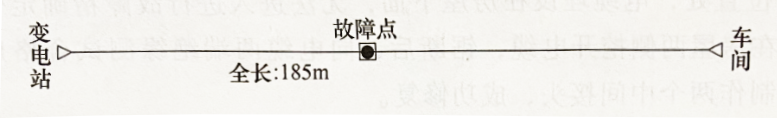

图2-14电缆敷设示意图
二、电缆故障测试仪器
三、电缆故障测距与定位过程
在变电站端，通过A相对金属护层用低压脉冲法测全长为188m，如图2-15所示。

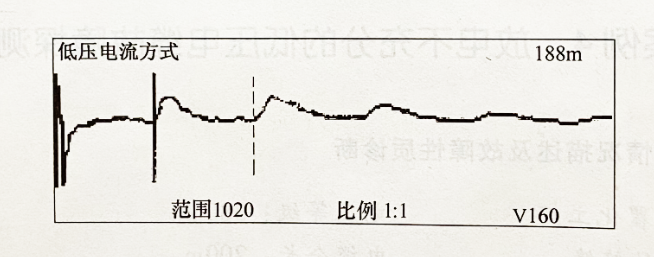

图2-15 A相对金属护层测电缆全长波形
再通过向B相对金属护层之间施加冲击高压后发现，电压表只回摆两次后就摆动很小了，用兆欧表对B相复测后发现绝缘电阻升高至正常值，也就是说故障点只放了两次电，然后绝缘就恢复了。放电期间用T-902得到了如图2-16所示的脉冲电流波形，但由于增益调整得太大，无法分析。通过C相对金属护层进行长时间的冲击放电后，得到如图 2-17所示的波形，判断在距变电站端80m的位置有故障，但放电波形还是很乱，说明放电仍不太充分，但放电电压已经提到高压发生器的最大值。
图2-16 B相对金属护层测电缆故障波形

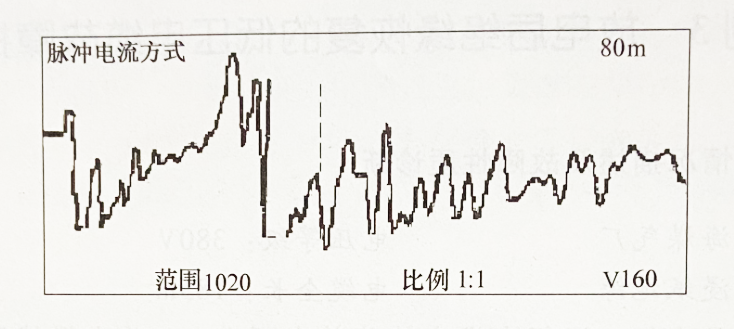

图2-17C相对金属护层测电缆故障波形
在80m的位置处，电缆埋设在房屋下面，无法进入进行故障精确定位，也无法挖开修复，于是在房屋两侧挖开电缆，锯断后，向电缆两端绝缘测试合格后，重新敷设了一段电缆并制作两个中间接头，成功修复。
测试体会:
1.当某一故障相不容易放电时，可选择对其他故障相进行加压击穿放电;对于低压电缆，由于绝缘层比较薄，放电电压不能过高，放电不充分是常见的事。
