放电不充分的低压电缆故障探测案例
时间: 2022-10-17 16:34 浏览次数:
因使用年久造成很长一段电 缆绝缘产生电化腐蚀,使得加冲击高压时发生离散性放电,造成故障波形变化不定。
一、故障线路情况描述及故障性质诊断
       线路名称:北瞿化工厂 电压等级:380V
       绝缘类型:PVC 绝缘 电缆全长:200m

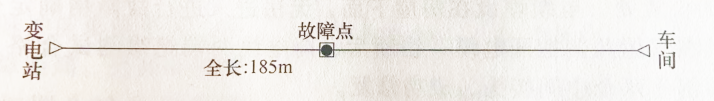

      该电缆在运行中发生故障,将电缆两端的终端头同其他相连设备断开后,进行绝缘测量,各相对地绝缘电阻为:A相800Ω,B相800Ω,C相1.5kΩ,零相4kΩ,确诊该电缆发生了多相接地故障。电缆敷设情况如图 2-18 所示。


图2-14 电缆敷设示意图

图2-18 电缆敷设示意图

二、电缆故障测试仪器



三、电缆故障测距与定位过程

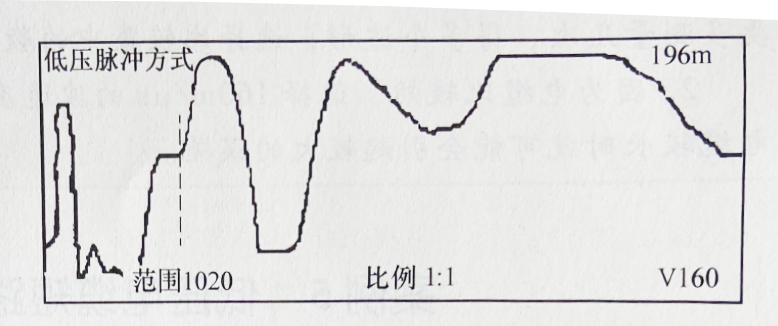

       在甲端,通过C相和零相之间用低压脉冲法测量全长,得到如图2-19所示的波形,选择波速度为160m/μs时测得电缆全长为196m。从波形图上可以看出测试时增益调得略大,同时,此电缆是塑料电缆,选择的波速度也不正确,但由于故障测距是粗测,没有太在意。


图2-19 电缆全长波形

图2-19 电缆全长波形

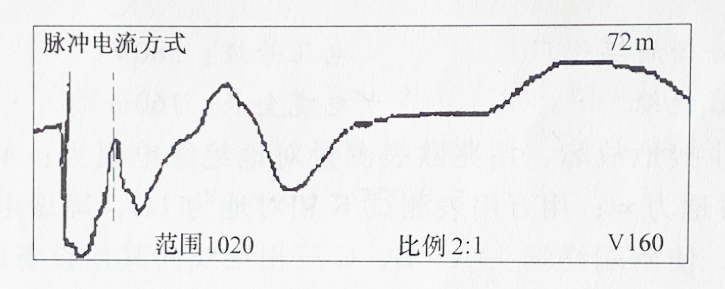

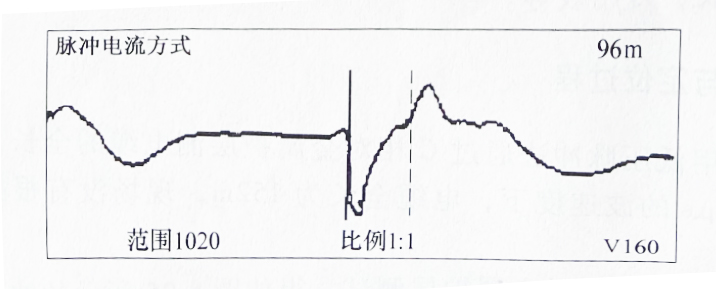

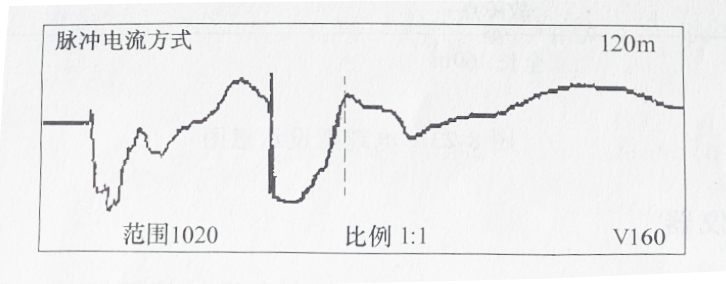

       然后分别用A相和C相对金属护层在4kV电压下进行脉冲电流冲闪法测试,得到图2-20、图2-21所示波形,从图上可以看出放电脉冲的反射脉冲波形很平滑,不能有效得出故障距离。升高电压至5kV后,得到如图2-22所示的脉冲电流波形,确定故障距离应为 96m。

图8-20 A相对金属护层测电缆故障波形图

图8-20 A相对金属护层测电缆故障波形图

图8-21C相对金属护层测电缆故障波形图

图8-21C相对金属护层测电缆故障波形图

图8-22C相对金属护层测电缆故障波形图

图8-22C相对金属护层测电缆故障波形图

       沿电缆路径在地面上丈量到95m处,感觉到放电时地面上有振动,挖开2m后发现电缆内外绝缘护层已被腐蚀,成胶合状,部分线芯已外露,向两边继续开挖,发现电缆已有十几米被腐蚀,不能继续使用,需更换电缆。

测试体会:
1.电缆敷设地段原来是化工厂的 废弃物堆放处,因使用年久造成很长一段电 缆绝缘产生电化腐蚀,使得加冲击高 压时发生离散性放电,造成故障波形变化不定。当电缆发生长距离、大面积进水时,也同样会产生这样的结果。对这种故障要多测量几次,得多个波形,选择比较集中的数据作为故障距离的参考点。
2.因为电缆比较短,选择160m/μs的波速度并没有引起太大的测试误差,而电缆较长时就可能会引起较大的误差。
