利用跨步电压法测试电缆的故障案例(九)
时间: 2022-11-04 14:58 浏览次数:
此案例中,所采用的寻找电缆故障点的方法称为跨步电压法,用这种方法可以查找到直埋电缆的外皮破损处
一、故障线路情况描述及故障性质诊断

       线路名址:大庆某化工厂 电压等级:380V
       绝缘类型:PVC绝缘        电缆全长:230m

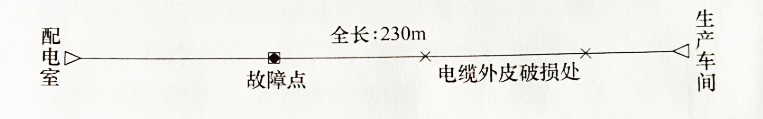

       电缆敷设情况如图 2-40所示。此电缆是为生产车间供电的电缆,在厂区内直埋敷设,中间没有接头,运行时发生接地故障使供电中断。

图2-40电缆敷设示意图

图2-40电缆敷设示意图

       当时没有专门的电缆故障测试设备,检修人员只寻找到了给电缆做耐压试验的一套设备和0.2uf/10kV电容、兆欧表、万用表各一台。
用兆欧表测试电缆的绝缘电阻,三相对地都为0;又用万用表测试得:A相对地1kΩ,B相对地15kΩ,C相对地3kΩ;判断电缆发生了高阻接地故障。

二、电缆故障测试仪器

调压器、升压变压器、整流二极管、电容器、兆欧表、万用表等。

三、电缆故障测试过程

        用两段铁丝做一个间隙,和调压器、升压变压器、整流二极管、电容器等一起组合成高压信号发生器,通过向A相对大地之间施加高压脉冲,用两段钢筋做成铁钎子,从配电室开始沿电缆路径把铁钎子以5m为间隔打人地下,在间隙放电的瞬间,用万用表测量铁钎子之间的电压突变,待找到突变处后,再把铁钎子的间隔降至1m,精确寻找突变点。用这种方法,共找到三个突变点,挖开后,发现其中一处是故障点,另两处电缆的外皮破损,主绝缘没有坏。
      把故障点修复后,恢复供电。
测试体会:
       此案例中,所采用的寻找电缆故障点的方法称为跨步电压法,用这种方法可以查找到直埋电缆的外皮破损处,如果故障 点是开放性的,也就可以找到。但是, 电缆外皮的破损处有可能有许多点,有时需要挖掘多处才能找到真正的故障点。
