低压电缆开路故障的探测案例(八)
时间: 2022-10-30 10:59 浏览次数:
在向低压电缆中施加高压脉冲时,一定要注意电缆的绝缘材质,电压要一点一点地也往上加,能得到比较好的放电波形就行
一、故障线路情况描述及故障性质诊断

       线路名址:温馨家园小区 电压等级:380V
       绝缘类型:PVC 绝缘       电缆全长:150m

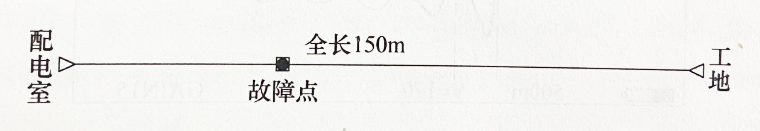

      电缆敷设情况如图2-8-1所示。此电缆是为建筑作业供电的低压电缆,沿道路直埋敷设,中间没有接头。运行时发生跳闸使供电中断,用兆欧表测试后确定为电缆发生故障。

图2-8-1电缆敷设示意图

图2-8-1电缆敷设示意图

       测试人员到达现场后,用万用表测试三相对零线的电阻为:A相15kΩ,B相50kΩ,C相30kΩ。又进行连续性测试,发现A相、零相不连续。判定电缆发生了多相开路并多相高阻接地故障。

二、电缆故障测试仪器

三、电缆故障测距与定位过程

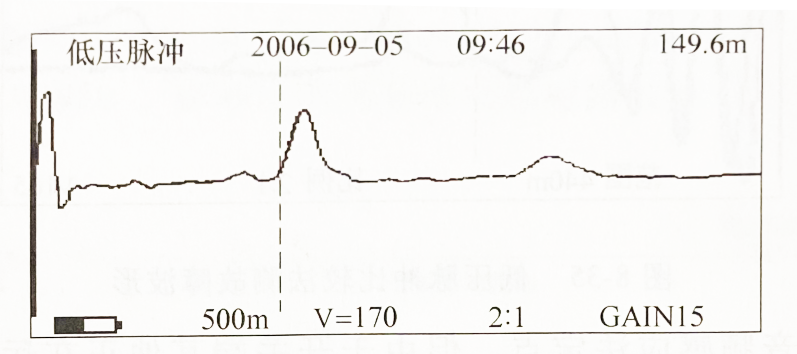

      在配电室,首先通过B、C相间测得电缆全长为149.6m,如图2-8-2所示,和资料基本相符。

图2-8-2电缆全长波形

图2-8-2电缆全长波形

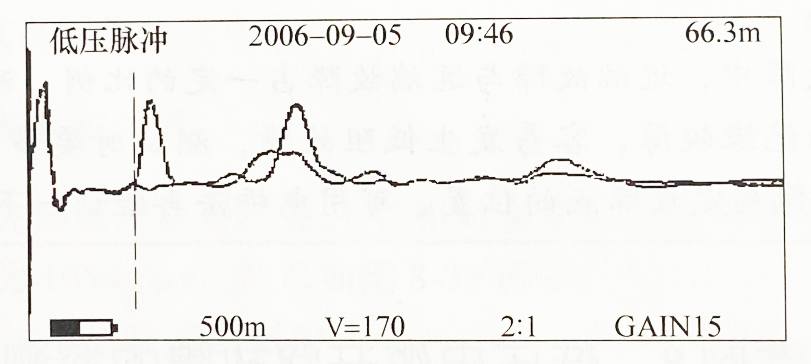

      然后用低压脉冲比较法,把A、C相间的低压脉冲波形和B、C相间的低压脉冲波形比较后,得故障距离为 66.3m,如图 2-8-3 所示。

图2-8-3 低压脉冲比较法测故障波形

图2-8-3 低压脉冲比较法测故障波形

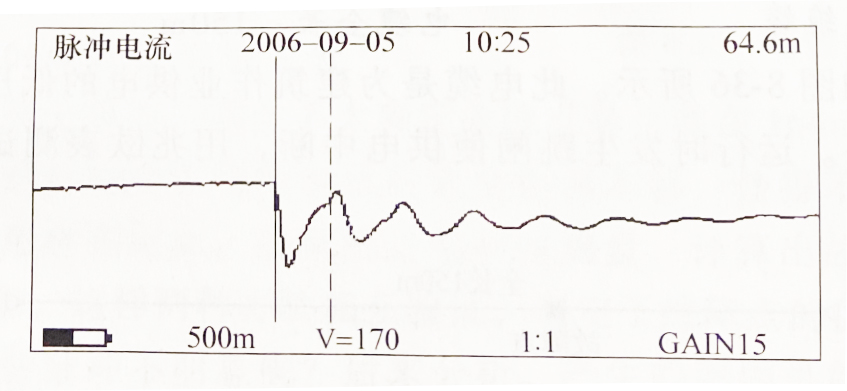

       再用脉冲电流法测试,通过向A相和零相之间施加高压脉冲信号,故障点放电后测得故障距离为 64.6m,如图 2-8-4 所示。测试时,由于电缆较细,材质一般,向电缆中施加的脉冲电压从1.5kV逐渐提高,提到至3kV时,才得到3比较好的放电波形。

图2-8-4脉冲电流故障波形

图2-8-4脉冲电流故障波形

        根据用户资料提供的路径,携带D30到65m附近定点,很快就找到了声磁时间差最小的位置(29x0.2ms),确定为故障点的位置。由于现场土质较松软,声磁时间差比较大,刚开始时还不太相信会有如此大的时间差。

测试体会:
       虽然按常规理论说,只要是电维缆中有放电的故障点,电缆的两端正常接地,高压脉冲一般就不会伤害电缆。但在在向低压电缆中施加高压脉冲时,一定要注意电缆的绝缘材质,电压要一点一点地也往上加,能得到比较好的放电波形就行,电压没必要加太高。如果担心放电的声 音太小,不利于定点,可以增大电容容量。
