电力电缆路径的探测与故障定点 Ⅱ
时间: 2022-12-30 10:44 浏览次数:
向电缆中加人一种特定频率的音频电流信号,在电缆的周围检测该电流信号产生的磁场信号,然后通过磁声转换,转换为人们容易识别的声音信号,从而来识别出测电缆和探测出电缆的

用音频感应法识别电缆和探测电缆的路径




       向电缆中加人一种特定频率的音频电流信号,在电缆的周围检测该电流信号产生的磁场信号,然后通过磁声转换,转换为人们容易识别的声音信号,从而来识别出测电缆和探测出电缆的路径的方法叫音频感应法。常见加入音频信号的频率为:512Hz、1kHz、10kHz 和 15kHz 几种频率。
      检测这个音频磁场信号的工具比较简单,就是用一个感应线圈来感应磁场信号,通过滤波后有选择的用声音或波形的方式把所加人到电缆上的特定频率的电流信号通过耳机或显示器表现出来,用耳朵或眼睛来识别这个信号,有这个信号的地方就是在测电缆通过的地方,从而就检测出了电缆的路径;当几条电缆一起敷设时,把感应线圈放到在测电缆上和把感应线圈放到其他电缆上听到或看到的声音信号肯定不同,从而就识别出了在测电缆。
     用音频感应法探测电缆路径和识别电缆原理很简单,操作也很简单,本章不再大篇幅的讲述仪器的操作,但用此方法时需要注意以下几个问题。

1、音峰法、音谷法探测电缆的路径

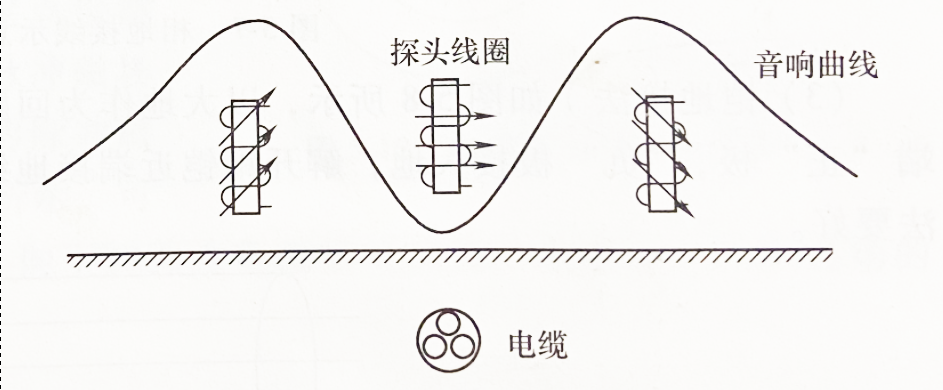

       在相地连接加入音频信号情况下,当感应线圈轴线垂直于地面时,在电缆的正上方线圈中穿过的磁力线最少,线圈中感应电动势也最小,通过耳机听到的音频声音也就最小;线圈往电缆左右方向移动时,音频声音增强,当移动到某一距离时,响声最大,再往远处移动,响声又逐渐减弱。在电缆附近,声音强度与其位置关系形成-马鞍形曲线,曲线谷点所对应的线圈位置就是电缆的正上方,这种方法就是音谷法查找电缆的路径,如图 2-1 所示。
       而当感应线圈轴线平行于地面时(要垂直于电缆走向),在电缆的正上方线圈中穿过的磁力线最多,线圈中感应电动势也最大,通过耳机听到的音频声音也就最强;线圈往电缆左右方向移动时,音频声音逐渐减弱。这样声响最强的正下方就是电缆。这种方法就是音峰法查找电缆的路径,如图 2-2所示。


电缆路径探测音谷法测量时的音响曲线

图2-1电缆路径探测音谷法测量时的音响曲线

电缆路径探测音峰法测量时的音响曲线

图2-2电缆路径探测音峰法测量时的音响曲线

2、电缆路径探测的接线方式

       音频感应法探测电缆路径时,其接线方式有相间接法、相铠接法、相地接法、铠地接法、利用耦合线圈感应间接注入信号法等多种,根据上面所述的电磁理论,要想在大地表面得到比较强的磁场信号,必须使大地上有部分电流通过,否则磁场信号可能会比较弱。下面的接线方式中前三种接法比较有效,后两种接法感应到的信号会比较弱,能测试的距离比较近。

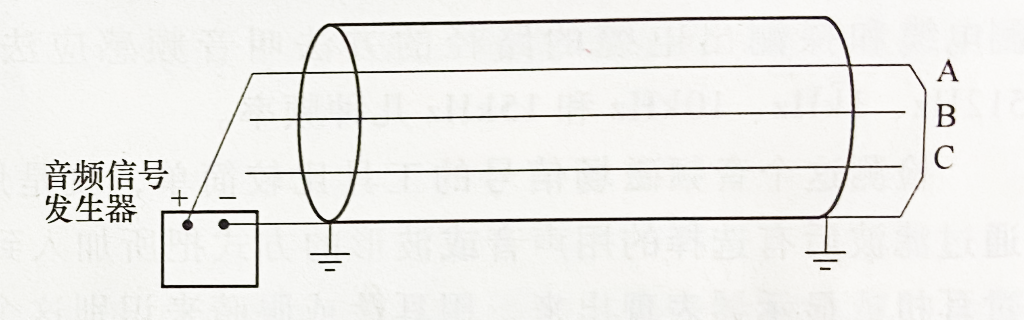

       (1)相铠接法(铠接工作地) 如图2-3所示,将电缆线芯一根或几根并接后接信号发生器的输出端“正”极,“负”极接钢铠,钢铠两端接地,相铠之间加人音频电流信号。这种接线方法电缆周围磁场信号较强,可探测埋设较深的电缆,且探测距离较长。


电缆路径探测相铠接线示意图

图2-3电缆路径探测相铠接线示意图

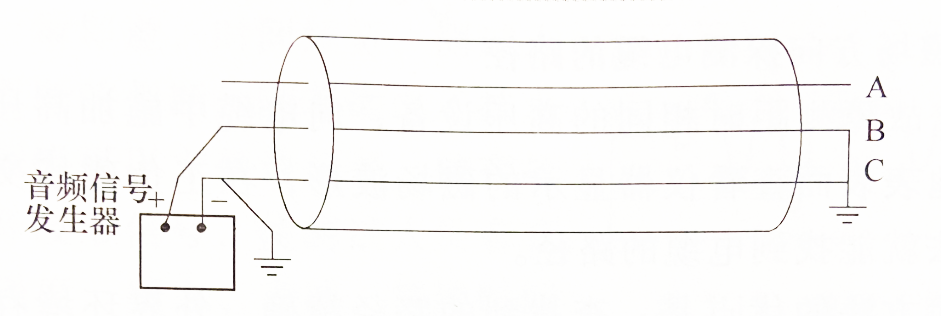

       (2)相地接法)如图2-4所示,以大地作为回路,将电缆线芯一根或几根并接后接信号发生器的输出端“正”极,“负”极接大地。电缆另一端线芯接地,并将原电缆两端接地线拆开。这种方法信号发生器输出电流很小,但感应线圈得到的磁场信号却不小,测试的距离也较远。

电缆路径探测相地接线示意图

图2-4电缆路径探测相地接线示意图

       (3)铠地接法 如图2-5所示,以大地作为回路,将电缆钢铠接信号发生器的输出端“正”极,“负”极接大地,解开钢铠近端接地线。在有些情况下测试效果比相地接法要好。

电缆路径探测铠地接线示意图

图2-5 电缆路径探测铠地接线示意图

       (4)相间接法 如图2-6所示,在两相之间加人音频信号,接“负”极的相两端接大地。这种方法测试效果一般,测试距离较近。

电缆路径探测相间接线示意图

图2-6 电缆路径探测相间接线示意图

       (5)耦合线圈感应法>将信号发生器的正负端直接连接至卡钳式耦合线圈上,在运行电缆露出部分(终端头附近)位置, 用卡钳夹住,把音频信号耦合到电缆上,要求电缆两端接地线接地良好。这种方法测试效果一般,能测试的距离很短。
       注:如果把相铠接法和相间接法两种 接线方法中的接地线解开,也可以探测电缆 的路径,但解开接地线后,大地上得到的磁场信号会变弱,能测试的距离很短。
      在测量时要根据实际情况、使用效果,来选择不同的接线方法,以达到最快查到电缆路径的目的。
