电力电缆路径的探测与故障定点 Ⅲ
时间: 2023-01-01 14:39 浏览次数:
使用与冲闪法故障测距时相同的高压设备,向电缆中施加高压脉冲信号,使故队点击穿放电,在地表表面查看仪器显示的磁场波形,在正负磁场交替的正下方就是缆,通过这种方法就能

用脉冲磁场方向法识别电缆和探测电缆的路径






       1.脉冲磁场的波形与方向

       关于电缆磁场的分析是针对正弦稳态电流的,但使用与冲闪法测试相同的高压设备,向电缆中施加高压脉冲信号,使故障点击穿放电时,故障点的放电电流是一暂态脉冲电流。根据对脉冲电流的分析和实际应用中的表现,我们可近似地认为暂态电流的磁场与稳态电流磁场的变化规律是基本一致的。也就是说从较远处看,电缆周围的磁场如图1所示。

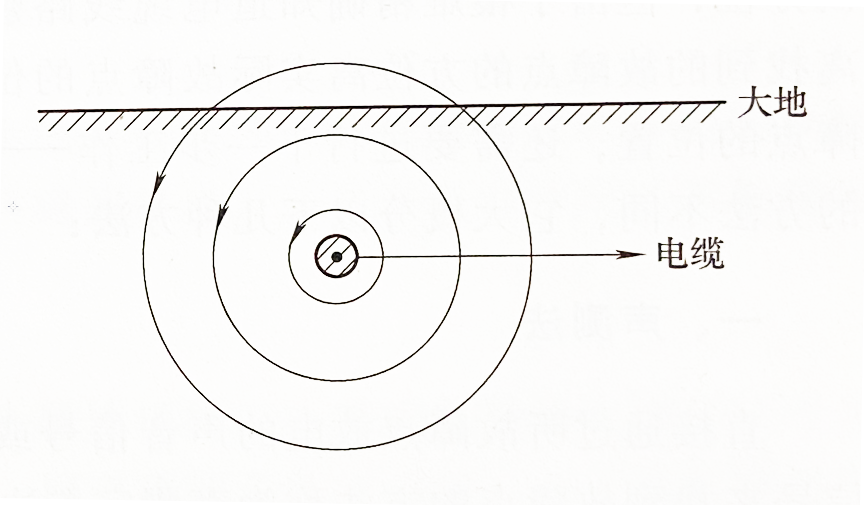

 图1 电缆周围的脉冲磁场

图1 电缆周围的脉冲磁场

        从图中可看到,如果把感应线圈以其轴心垂直于大地的方向分别放置于电缆的左右两侧,那么右侧的磁力线是以从下方进入线圈的方向穿过线圈的,而左侧的磁力线则是从线圈下方出来的。使用智能故障定点仪器可以记录下电缆故障点放电产生的脉冲磁场信号,在电缆的左右两侧,记录到的脉冲磁场波形的初始方向不同,如图2 所示。可把波形初始方向向上的称为正磁场,向下的称为负磁场(注意:电缆的左右侧磁场的方向是不同的)。

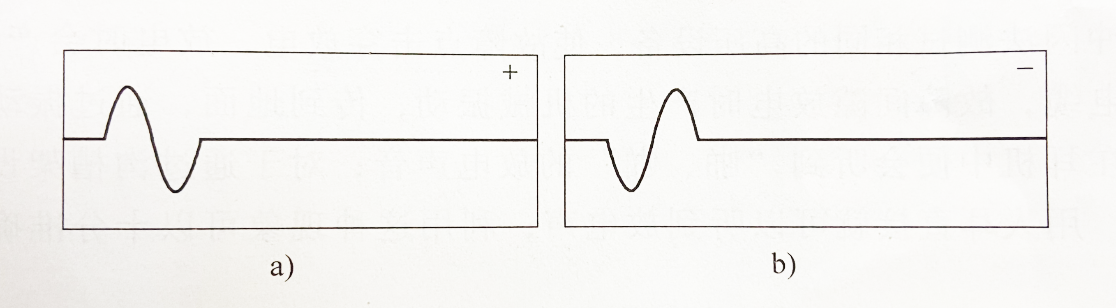

 电缆周围的脉冲磁场波形

 图2 电缆周围的脉冲磁场波形
a)正磁场 b)负磁场


       2.利用脉冲磁场方向探测电缆的路径

       使用与冲闪法故障测距时相同的高压设备,向电缆中施加高压脉冲信号,使故队点击穿放电,在地表表面查看仪器显示的磁场波形,在正负磁场交替的正下方就是缆,通过这种方法就能找到电缆的路径。
这种路径查找方法的优点是:查找到的路径精确,外界环境存在的其他磁场信号很弱,对它的干扰很小;缺点是:查找路径的速度较慢。

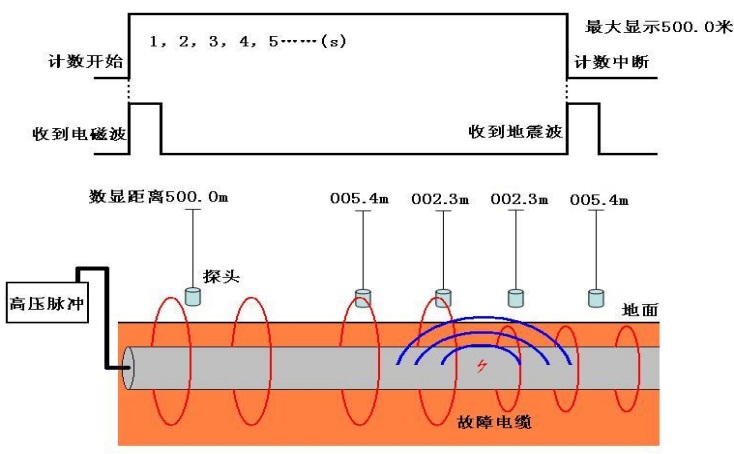

电磁脉冲查找故障电缆原理图

电磁脉冲查找故障电缆原理图

      3.利用脉冲磁场方向鉴别电缆

       在需鉴别电缆的对端做一个相对地间隙模拟故障,然后通过高压信号发生器向电缆中施加高压脉冲信号,把感应线圈分别放在各条电缆的两侧,磁场方向发生变化的电缆就是作业电缆。
    需要注意的是:在距离电缆特别近的地方,电缆周围的脉冲磁场就不再等同于图1所示的磁场,护层电流和线芯电流不能再看作是同轴心的(单芯电缆除外),因统包电缆的各线芯是相互绕着包裹在一起的,带电线芯在电缆中的位置是变化的,护层上电流产生的磁场和带电线芯上电流产生的磁场作用以后,形成的偏心磁场的方向是不能确定的,所以用这种方法鉴别电缆时尽量把电缆分开一些,各条电缆之间的距离一般要大于电缆直径的几倍以上。
