电缆故障的精确定点-声测法
时间: 2023-01-05 09:59 浏览次数:
直接通过听故障点放电的声音信号或看故障点放电的声音信号所转换的其他可视信号来找到故障点的方法称为声测定点法,简称为声测法。

电力电缆故障的精确定点一(声测法)





       在测量出故障电缆的故障距离和路径后,就可以根据路径和距离找到故障点的大概方位,但由于很难精确知道电缆线路敷设时预留的长度等因素,使得根据路径和距离找到的故障点的方位离实际故障点的位置可能还有一定的偏差,为了精确地找到故障点的位置,还需要进行下一步工作--故障定点。对于不同性质的故障,故障定点的方法不同,下面简单来介绍下第一种方法:直接通过听故障点放电的声音信号或看故障点放电的声音信号所转换的其他可视信号来找到故障点的方法称为声测定点法,简称为声测法。
      1. 应用范围
      所有加高压脉冲信号后故障点能产生放电声音的故障。
      2.测试方法描述
      使用与冲闪法测试相同的高压设备,使故障点击穿放电,放电时会产生放电声音;对于直埋的电缆,故障间隙放电时产生的机械振动,传到地面,通过振动传感器和声电转换器,在耳机中便会听到“啪、啪”的放电声音;对于通过沟槽架设的电缆,把盖板掀开后,用人耳直接就可以听到放电声;利用这种现象可以十分准确地对电缆故障进行定点。
      传统的电缆故障定点仪一般都是用耳机监听或观察机械式指针的摆动来判断是否有故障点放电产生的声音信号的,检测手段相对落后,对信号里包含的信息利用不充分,由于声音信号一瞬即逝,时间短暂,测试人员往往不能做出有把握的判断。随着微电子技术的发展,使用微处理机可以方便地记录、储存故障点放电产生的声音波形信号,使测试人员有充足的时间从信号的强度、频率、衰减、持续时间等多方面分析判断,排除外部噪声的影响,正确地识别出故障点放电产生的声音信号。

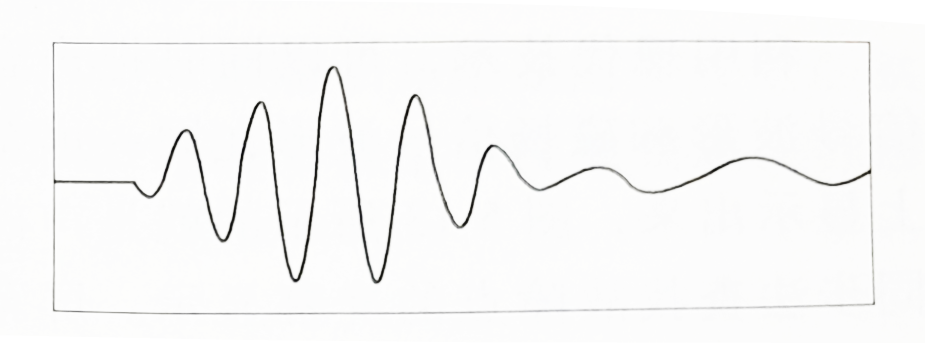

     一般来说,电缆故障点放电产生的声音信号波形是一个衰减的振荡信号,频率在200~400Hz之间,信号持续几个毫秒的时间,图1 给出的是一个有代表性的电缆故障点放电的声音波形。

图1 故障点放电的声音波形
图1 故障点放电的声音波形
     3. 声测法测试的优缺点:
    (1)优点 这种方法容易理解,便于掌握,可信性较高。
    (2)缺点:
    1)受外界环境的影响较大。实际测试中,外界环境噪声的干扰很大,使人很难辨认出真正的故障点放电声音,有时为了排除外界噪声干扰,需要夜深人静时才能测试。
    2)受人的经验和测试心态的影响较大。因为需要用人的耳朵去听放电声音,测试人员的经验和测试人员分辨声音的灵敏度成为能否找到故障点的关键。实际测试时,操作人员远离高压放电设备,往往因长时间听不到故障点的放电声音而心情浮燥,会怀疑高压设备已停止工作或怀疑自己已经偏移了电缆路径而使故障定点工作不能继续进行。
