电缆故障的精确定点-音频感应法
时间: 2023-01-12 21:56 浏览次数:
音频感应法一般用于探测故障电阻小于 10Ω 的低阻故障。对于这种故障,其放电声音微弱,用声测法进行定点比较困难,特别是发生金属性短路故障的故障点根本无放电声音。这时,可

电缆故障音频感应法精确定点




1.应用范围

        音频感应法一般用于探测故障电阻小于 10Ω 的低阻故障。对于这种故障,其放电声音微弱,用声测法进行定点比较困难,特别是发生金属性短路故障的故障点根本无放电声音。这时,可使用音频感应法进行特殊测量。
用音频感应法对单相短路接地以及多相短路或多相短路并接地故障进行测试时,都能获得一定的效果,一般测寻所得的故障点位置的绝对误差为1~2m。
       对于其他类型故障,如一相或两相开路故障,若采用特殊探头,也能用音频感应法准确地测出故障位置。

2. 定点的基本原理

       音频感应法定点的基本原理,与用音频感应法探测地埋电缆路径的原理一样。探测时,用1kHz或其他频率的音频电流信号发生器向待测电缆中加人音频电流信号,在电缆周围就会产生同频率的电磁波信号,然后,在地面上用探头沿被测电缆路径接收电磁场信号,并将之送入放大器进行放大,而后,再将放大后的信号送入耳机或指示仪表,根据耳机中声响的强弱或指示仪表指示值的大小而定出故障点的位置。

3.测寻故障的方法

       (1)电缆相间短路(两相或三相短路)故障的测寻方法 用音频感应法探测相间短路(两相或三相短路)故障的故障点位置时,向两短路线芯之间通以音频电流信号,在地面上将接收线圈垂直或平行放置接收信号,并将其送入接收机进行放大。对于向短路的两相之间加入音频电流时,地面上的磁场主要是两个通电导体的电流产生的,并且随着电缆的扭距而变化;因此,在故障点前,探头沿着电缆的路径移动时,会听到声响有规则的变化,当探头位于故障点上方时,一般会听到声响突然增强,再从故障点继续向后移动时,音频信号即明显变弱甚至是中断,如图 1 所示。因此,声响明显增强的点即是故障点。

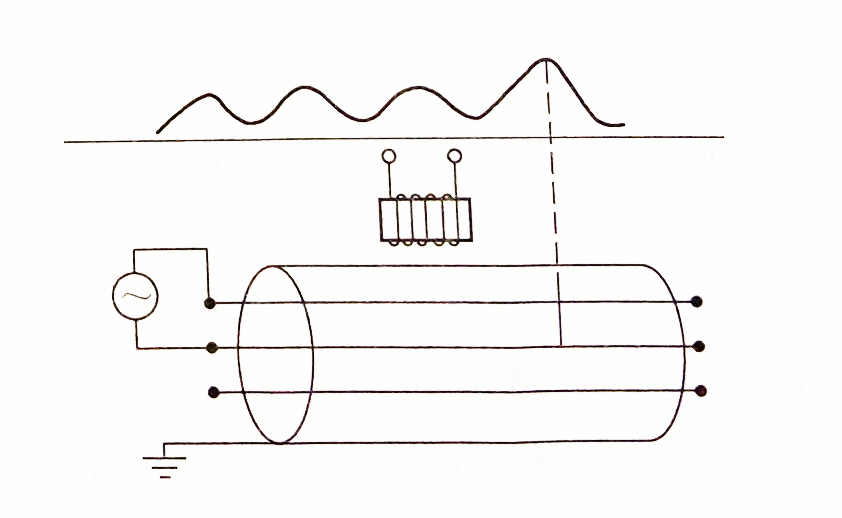

图1 用音频感应法探测电缆相间短路故障

图1 用音频感应法探测电缆相间短路故障

       相间短路及相间短路并接地故障的故障点位置,用音频感应法测寻比较灵敏。除低压电缆外,纯相间短路故障很少,一般的都伴随着接地故障同时出现。无金属护层的低压电缆发生金属性短路故障时,一般也会是开放性的对大地泄漏的故障;对有金属护层的电缆发生金属性短路时,如果在相间加入音频信号,收到的音频磁场的强度可能很小, 测试时一定要细心。
       (2)单相接地故障测寻方法 按图2 所示接线,测寻单相接地故障点位置时,将音频信号发生器接在故障相导体与金属护层之间,对端的接地线一定要拆开。
       向短路的线芯和金属护层之间加人音频电流时,地面上的磁场主要是电流 I'产生的,I'是电缆护层对大地的泄漏电流、故障点处带电线芯与大地的回路电流和护层通过接地点与大地之间的回路电流共同组成的;因此,当探头在故障点前沿着电缆的路径移动时,在故障点之前会听到有规律的、强度相等的音频声音,当探头位于故障点上方时,声音会突然增强数倍,再从故障点继续向前移动时,音频声音又会明显变弱,如图2 所示。因此,音频声音信号明

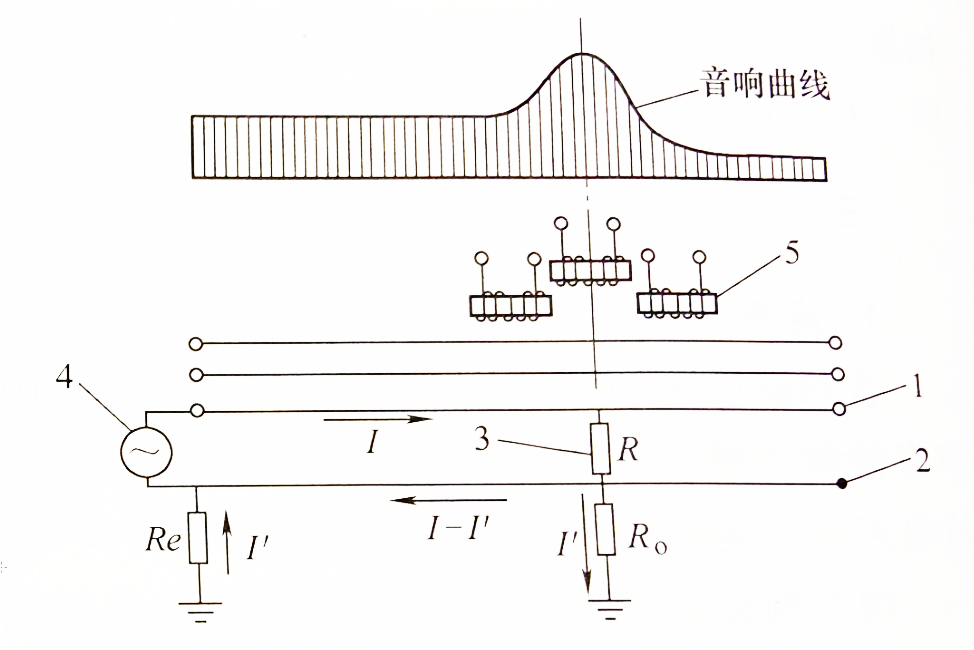

音频感应法测寻单相接地故障原理

图2 音频感应法测寻单相接地故障原理
1-电缆线芯  2-护层(铠装)  3一故障点
4-音频信号发生器  5-探头

显增强的点即是故障点。之所以过故障点后音频信号还会存在,而不是消失,主要是因为有金属护层对大地的泄漏电流和线路中分布电容的存在。
       实际上,由于干扰,使用音频感应法测量接地故障是比较困难的,往往会找不到故障点,这点应注意。
