电缆故障跨步电压法精确定点
1. 应用范围
对于直埋电缆的故障点处护层破损的开放性故障,可用跨步电压法定点。
2. 定点原理与测寻方法
如图 1 所示,这是一个直埋电缆的开放性接地故障,AB 是线芯,A'B'是金属护层,故障点F'处已经裸露对大地,当把护层A'和B'两点接地线解开后,从A端向电缆和大地之间加人高压脉冲信号,那么在F'点的大地表面上就会出现喇叭形的电位分布,用高灵敏度的电压表在大地表面测两点间的电压,在故障点附近就会产生图2所示的电压变化。在电压表插到地表上的探针前后位置不变的情况下,在故障点前后表针的摆动方向是不同的,以此就可以找到故障点的位置,并且在测试时可根据电压表表针的摆动方向,得出故障点所在位置的方向,给故障定点工作带来很大的便利。

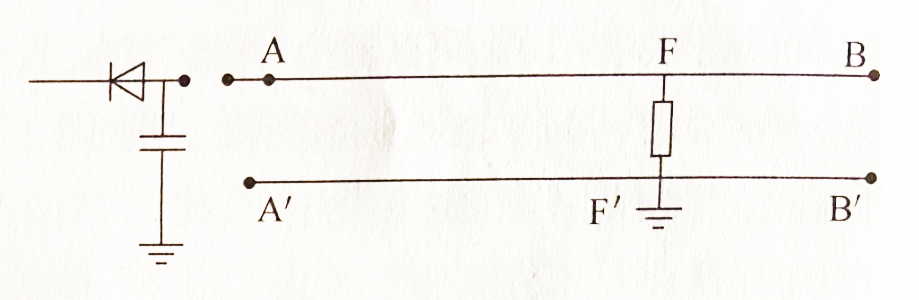

图1 跨步电压法故障定点的接线

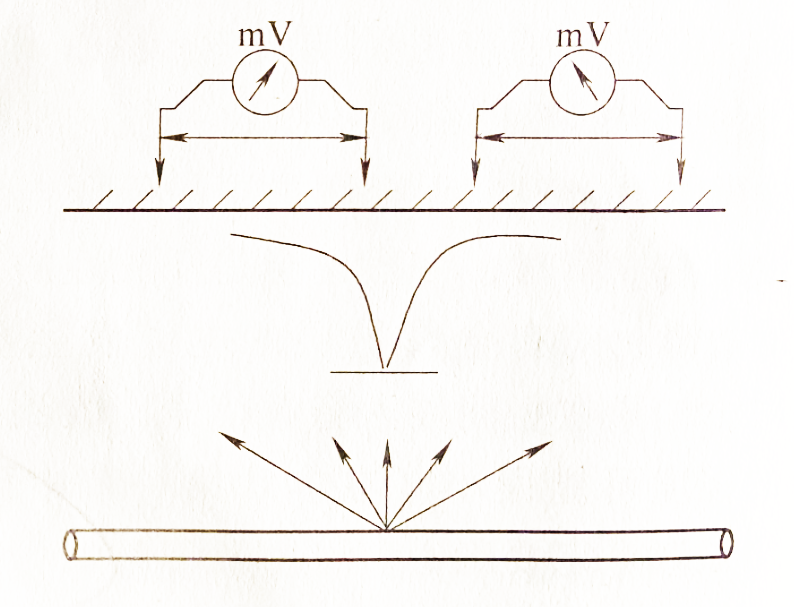

图2 地面电位分布图
3. 注意事项
1)跨步电压法只能测试直埋电缆的开放性接地故障,不能用于探测非开放性的和其他敷设方式的电缆故障。
2)加电压时是在故障相和大地之间加脉冲电压,护层两端的接地线一定要解开。
3)加电压时金属护层是瞬间带高压的,护层表面其他被破坏的地方也可能会在地表上产生跨步电压分布,所以用跨步电压法进行故障定点时,一定要参照测得的故障距离,否则找到的地方将可能不是真正的故障点。
4)根据跨步电压原理,生产出了许多形式的仪表,其中以能显示故障点方向的为最佳。但不管何种表现形式,测试时插到地表上的电压表的探针前后位置不能有变化,测试时一定要注意这一点。
