低压电缆短路故障检测案例(五)
时间: 2022-10-19 11:19 浏览次数:
电缆故障检测时,低阻故障最好先选用低压脉冲比较法测量故障距离,然后用脉冲电流法验证一下。
一、故障线路情况描述及故障性质诊断

       线路名址:上海杨浦煤气厂 电压等级:380V
       绝缘类型:PVC绝缘 电缆全长:160m
       电缆运行中发生接地故障,用兆欧表测量对地绝缘电阻为:A相对地为5MΩ,B相对地为0,C相对地为∞;用万用表测试B相对地为1Ω,确诊电缆发生了单相低阻接地故障。测量中,使两端终端头 A、B、C 三相尾线同其他设备断开,中性线未拆。电缆敷设情况如图5-1所示。

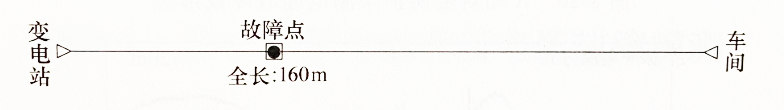

图5-1电缆敷设示意图

图5-1电缆敷设示意图

二、电缆故障测试仪器

三、电缆故障测距与定位过程

        在变电站端,用低压脉冲法通过C相对金属护层测电缆的全长,全长波形如图5-2 所示,在160m/μs 的波速度下,电缆全长为152m,现场没有根据实际全长调整波速。
用低压脉冲法通过B相对金属护层测试,得如图5-3所示的波形,把B相对金属护层和C相对金属护层的低压脉冲波形比较后,得如图 5-4所示的波形,在160m/μs的波速度下,测得故障距离为64m。
GDBN-G60在B相和金属护层之间加高压脉冲信号,把电压升到4000V时,故障点充分放电,得到如图5-5所示的脉冲电流波形,验证了故障点在距离变电站60多米地方的低压脉冲测距结果。从波形上可以看到,由于测试范围较大,波形显示为近距高波形,同时测试时增益调节得略大,使波形不容易理解。


图5-2 电缆全长波形

图5-2 电缆全长波形

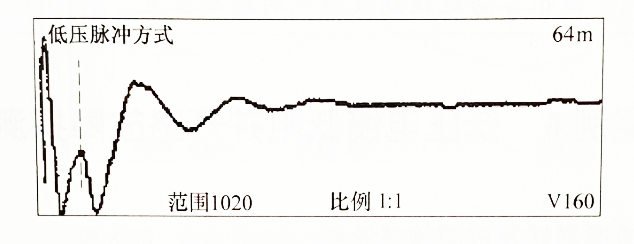

图5-3 低压脉冲法测电缆故障波形

图5-3 低压脉冲法测电缆故障波形

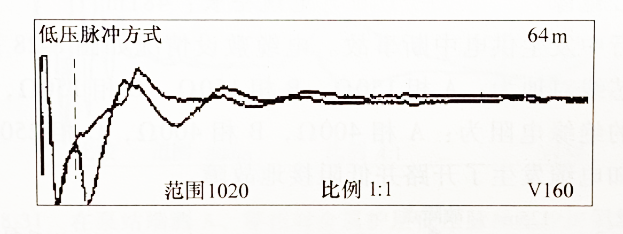

图5-4 低压脉冲比较法测电缆故障波形

图5-4 低压脉冲比较法测电缆故障波形

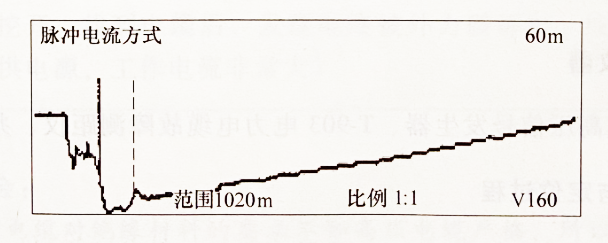

图5-5 脉冲电流法测电缆故障波形

图5-5 脉冲电流法测电缆故障波形

       充分考虑预留后,丈量到 64m位置处,进行精确定点。由于故障电阻很小,放电声音很弱,用听音器听不到放电声音,后改用GDBN-D30磁步法定点,通过看声音形的方法,看到了故障点放电的幅值很小的声音波形,找到了故障点的精确位置,此时通过耳朵仍然听不到故障点放电的声音。挖出电缆后,发现电缆本体上有一个1~1.5cm 的垂直小洞,周围土壤干燥,判断为外力损坏造成的故障。


测试体会:
1.低阻故障最好先选用低压脉冲比较法测量故障距离,然后用脉冲电流法验证一下。由于低压脉冲法测试的精度较高而可靠性不如脉冲电流法,所以,当两者测得的距离差不多时,就以低压脉冲比较法测得的距离为准,否则,就以脉冲电流测得的为准。
2.由于习惯,故障定点时总喜欢用听音器的声测法定点,但在外部环境比较嘈杂、故障点在水泥地坪下或故障点放电声音很小时,通过人的耳朵很难分辨出故障点的放电声音,所以,故障定点最好选用声磁同步定点法,通过用仪器识别声磁时间差的方式,能很容易地找到故障点的精确位置。
