低压电缆低阻并开路故障探测案例（六）

电缆线路在运行中发生供电中断事故。电缆敷设情况如图 2-28 所示。先在拉丝厂端测量绝缘电阻，芯线对地为:A相150Ω，B相150Ω，C 相150Ω，零相 120Ω;在泵站端测量各相对地的绝缘电阻为:A相400Ω，B相400Ω，C相250Q，零相 50Ω。进行连续性测量后得知电缆发生了开路并低阻接地故障。

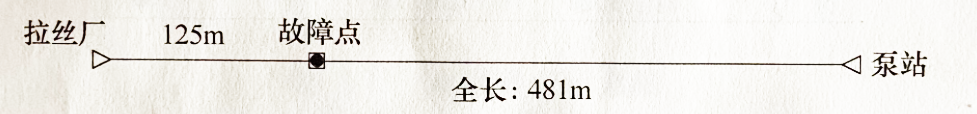

图2-28电缆敷设示意图

二、电缆故障测试仪器

GDBN-G60电缆测试高压信号发生器、GDBN-C2000 电缆故障测试仪、GDBN-D30 电缆故障定点仪、兆欧表、万用表等。

三、电缆故障测距与定位过程

根据资料，电缆线路全长为481m，选择170m/us的波速度时，用低压脉冲法在拉丝厂端测试的故障距离和在泵站测试的故障距离之和大于全长。后调整波速度为150m/μs，用低压脉冲法测A相对金属护层的开路距离为125m，波形如图 2-29所示;在泵站端测A相对金属护层的开路距离为356m，波形如图2-30所示，两端测量结果相加约为481m，符合电缆总长度;后又在泵站端用A相对金属护层与零相对金属护层之间，用低压脉冲比较法测得开路故障距离确为 356m，波形如图 2-31 所示，最后确认故障点在距离泵站端356m处。

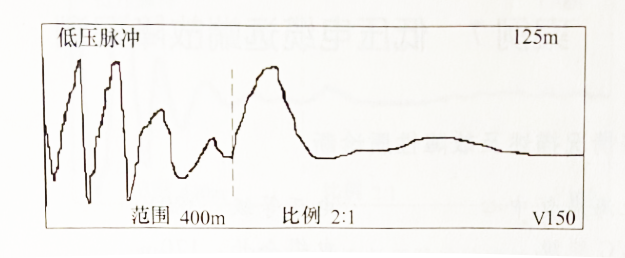

图2-29 在拉丝厂端低压脉冲测电缆开路波形

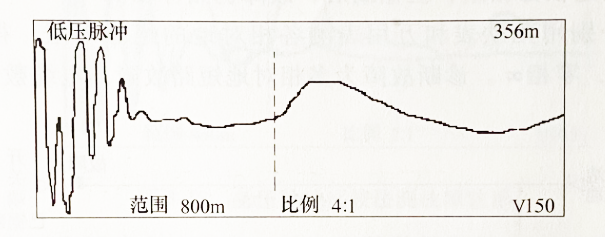

图2-30在泵站低压脉冲法测电缆开路波形

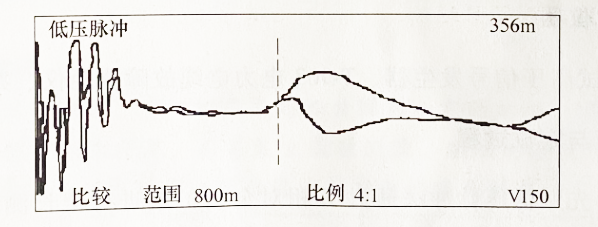

图2-31 在泵站端测 A、零相对金属护层低压脉冲比较法测波形

图2-31 在泵站端测 A、零相对金属护层低压脉冲比较法测波形

通过 GDBN-G60金护层之间施加高压脉冲，丈量到距拉丝厂125m的地方发现该位置有新动土的迹象，通过耳朵直接就能听到地下传来的故障点放电的声音。于是在动土的地方挖开，找到电缆后，发现电缆被外力破坏过，线芯已烧断(此线路为拉丝厂炼铜炉提供电源，工作电流非常大)。

测试体会:

1. 由于低压电缆对绝缘材料的要求不如高压电缆严格，所以其波速度的变化范围比较大。不过测距本身就是粗测，对测得的故障距离的精度要求不是很高在不知道电缆全长时，可以用经验波速值进行测试。

2. 查找故障时，要多观察线路路径上是否有施工动土或钉过钎子等现象，这样有利于尽快地找到故障点。
