低压电缆远端故障探测案例(七)
时间: 2022-10-25 09:39 浏览次数:
低压电缆的绝缘较薄,容易发生低阻故障,测试时要多用低压脉冲比较测量,但如果仍不能确定故障点的位置,可用电桥法再验证一下
一、故障线路情况描述及故障性质诊断

        线路名址:上海展览中心 电压等级:380V
        绝缘类型:PVC 绝缘 电缆全长:170m

       电缆运行中发生线路故障,使供电中断。最初用户怀疑终端头有问题,立即把电缆从房屋内进柜处近根部锯断,但锯断后,故障仍然存在。
       在变电站端分别用兆欧表和万用表测各相对地的绝缘电阻,得:A相2Ω,B相10kΩ,C相30kΩ,零相∞。诊断故障为多相对地短路故障。电缆敷设情况如图2-32所
示。

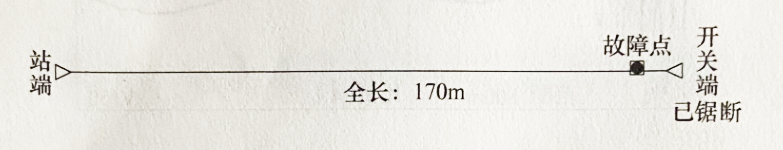

图2-32电缆铺设示意图

图2-32电缆铺设示意图

二、电缆故障测试仪器

三、电缆故障测距与定位过程

        在变电站端,先用低压脉冲法通过C相对金属护层进行全长测量,依据电缆实际长度,调整波速度为165m/us,波形如图 2-33所示。

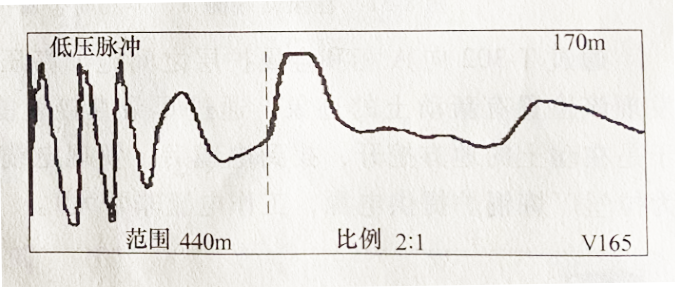

 图2-33 电缆全长波形

图2-33 电缆全长波形

       然后通过A相对金属护层测试时发现,竟然没有低阻接地反射波形(接地电阻仅为2Ω),并且终端反射也不明显,波形如图 2-34 所示;后通过A、C两相分别对金属护层,用低压脉冲比较法测得如图2-35所示的波
形,两个波形在164m处发生很大分歧,但由于前面也有分歧点,因此不太确定故障点是否就在164m处。由于在开关端电缆是齐根锯断的,造成在变电站端加压时安全距离不够,使得不能进行脉冲电流法测距,也不能进行放电声测定点。后又经过电桥法测量,计算出故障距离就在距变电站端164m左右的地方,这样两种方法相互验证,确定了故障点的位置。
      为什么低阻反射脉冲不明显呢?后来分析,产生的原因可能有两个:其一可能是故障点处的阻抗与电缆特性波阻抗正好相匹配,没产生低阻反射;其二可能是因故障点离线路末端太近,故障处的低阻反射和末端的开路反射正好相互混叠,使显示出的波形比较平滑。

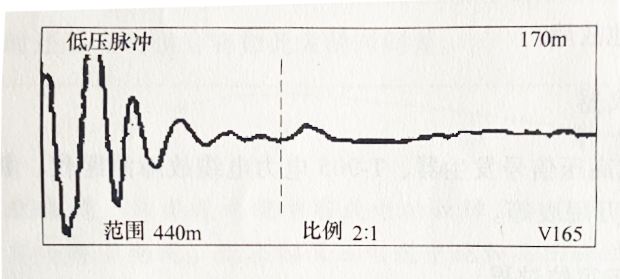

图2-34A相对护层测低压脉冲故障波形

图2-34A相对护层测低压脉冲故障波形

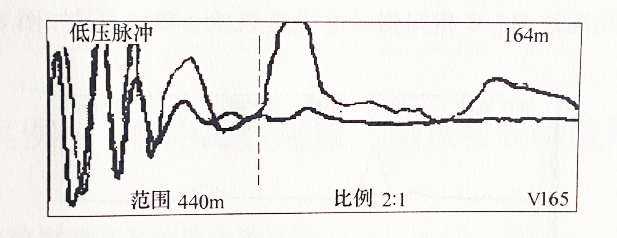

图2-35 低压脉冲比较法测故障波形

图2-35 低压脉冲比较法测故障波形

        对此故障本想用音频感应法定点,但由于开关端其他正在运行的设备对音频感应法干扰很大,不能定点,最后把电缆在开关端房屋外锯断,排除了故障。

测试体会:
1.在电缆的故障中,近端故障与远端故障占一定的比例,测试时应当注意
2.低压电缆的绝缘较薄,容易发生低阻故障,测试时要多用低压脉冲比较测量,但如果仍不能确定故障点的位置,可用电桥法再验证一下。
